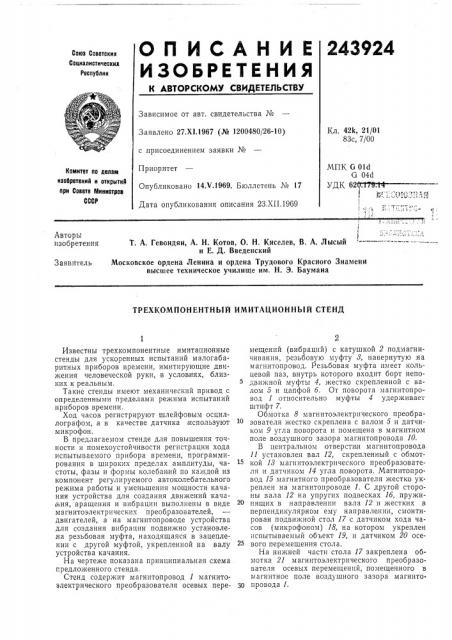

ТРЕХКОМПОНЕНТНЫЙ ИМИТАЦИОННЫЙ СТЕНД

Известны трехкомпонентные имитационные стенды для ускоренных испытаний малогабаритных приборов времени, имитирующие движения человеческой руки, в условиях, близких к реальным.

Такие стенды имеют механический привод с определенными пределами режима испытаний приборов времени.

Ход часов регистрируют шлейфовым осциллографом, а в качестве датчика используют микрофон.

В предлагаемом стенде для повышения точности и помехоустойчивости регистрации хода испытываемого прибора времени, программирования в широких пределах амплитуды, частоты, фазы и формы колебаний по каждой из компонент регулируемого автоколебательного режима работы и уменьшения мощности качания устройства для создания движений качания, вращения и вибрации выполнены в виде магнитоэлектрических преобразователей, двигателей, а на магнитопроводе устройства для создания вибрации подвижно установлена резьбовая муфта, находящаяся в зацеплении с другой муфтой, укрепленной на валу устройства качания.

На чертеже показана принципиальная схема гредложенного стенда, Стенд содержит магнитопровод 1 магнитоэлектрического преобразователя осевых пере2 мещений (вибраций) с катушкой 2 подмагничивания, резьбовую муфту 8, навернутую на магнитопровод. Резьбовая муфта имеет кольцевой паз, внутрь которого входит борт неподвижной муфты 4, жестко скрепленной с валом 5 и цапфой б. От поворота магнитопровод 1 относительно муфты 4 удерживает штифт 7.

Обмотка 8 магнптоэлектрического преобразователя жестко скреплена с валом 5 и датчиком 9 угла поворота и помещена в магнитном поле воздушного зазора магнитопровода 10.

В центральном отверстии магнитопровода

1I установлен вал 12, скрепленный с обмоткой 18 магнитоэлектрического преобразователя и датчиком 14 угла поворота, Магнитопровод 15 магнитного преобразователя жестко укреплен на магнитопроводе 1. С другой стороны вала 12 на упругих подвесках lб, пружи20 нящих в направлении вала 12 и жестких в перпендикулярном ему направлении, смонтирован подвижной стол 17 с датчиком хода часов (микрофоном) 18, на котором укреплен испытываемый объект 19, и датчиком 20 осевого перемещения стола.

На нижней части стола 17 закреплена обмотка 21 магнитоэлектрического преобразователя осевых перемещений, помещенного в магнитное поле воздушного зазора магнитопровода 1, 243924

Предмет изобретения. 5 18

Составитель Е. Вайншеикер

Гехред Л. Я. Левина

Корректор С. М. Сигал

Редактор Гофман

Заказ 3552/!0 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская, наб., д. 4/5

Типография, пр. Сапунова, 2

При питании катушки 2 подмагничивания постоянным током, а обмоток 21, 8 и 18 переменными токами соответствующих сил и частот в магнитоэлектрических преобразователях будут возникать силы и моменты, прямо пропорциональные этим токам и магнитной индукции, создаваемой в воздушном зазоре магнитопровода. Возникшие силы и моменты вызовут соответственно качание всего стенда относительно горизонтальной оси с частотой, равной частоте тока, питающего обмотку 8 (Я, вращение вала 12, а следовательно (за счет боковой жесткости у пругих,подвесок 1б), и подвижного стола 17 относительно вала 12 с частотой, равной частоте тока, питающего обмотку 18 (Я, и вибрацию лодвижного стола 17 на упругих подвесках вдоль оси вала 12 с частотой, равной частоте тока, питающего обмотку 21 (f>).

Контроль за каждым из трех движений, а также регистрация и запись их осуществляются при ломощи датчиков 9, 14 и 20 и микрофонов 18.

Период собственных колебаний качания стенда регулируется резьбовой муфтой.

Трехкомпонентный имитационный стенд для испытаний малогабаритных приборов времени, содержащий подвижной стол для испытываемого объекта, устройства для создания движений качания, вращения и вибрации испытываемого объекта, а также датчики перемещения, углов поворота и датчик «хода» при10 бора времени, атличаюиийся тем, что, с целью повышения точности и помехоустойчивости регистрации хода испытываемого прибора времени, программирования в широких пределах амплитуды, частоты, фазы и формы колеба15 ний по каждой из компонент регулируемого автоколебательного режима работы и уменьшения мощности качания, устройства для создания движений качания, вращения и вибрации выполнены в виде магнитоэлектрических

20 преобразователей †двигател, а на магнитопроводе устройства для создания вибрации подвижно установлена резьбовая муфта, находящаяся в зацеплении с другой муфтой, укрепленной на валу устройства качания.
