Отображение частоты индикатора формата канала управления

Отображение частоты индикатора формата канала управления

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственные заявки

Настоящая заявка притязает на приоритет предварительной заявки США на патент № 60/945 293, озаглавленной «FREQUENCY MAPPING AND TRANSMISSION STRUCTURE OF DL ACK AND CCFI», которая была подана 20 июня 2007 г. Вся вышеупомянутая заявка включена в данный документ по ссылке.

Область техники, к которой относится изобретение

Нижеследующее описание относится, в основном, к беспроводной связи и, в частности, к отображению частоты индикаторов формата канала управления и сигналов подтверждения приема нисходящей линии связи.

Уровень техники

Системы беспроводной связи широко применяются для обеспечения различных типов контента связи, такого как, например, речь, данные и т.д. Типовыми системами беспроводной связи могут быть системы множественного доступа, способные поддерживать связь с многочисленными пользователями посредством совместного использования доступных системных ресурсов (например, полосы частот, мощности передачи, …). Примеры таких систем множественного доступа могут включать в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA), системы множественного доступа с ортогональным частотным разделением каналов (OFDMA) и т.п. Кроме того, системы могут соответствовать спецификациям, таким как Проект партнерства по созданию системы третьего поколения (3GPP), долгосрочная эволюция (LTE) 3GPP, ультрамобильная широкополосная сеть (UMB) и т.д.

В основном, системы беспроводной связи с множественным доступом могут одновременно поддерживать связь для многочисленных мобильных устройств. Каждое мобильное устройство может осуществлять связь с одной или несколькими базовыми станциями посредством передачи по прямой и обратной линиям связи. Прямая линия связи (или нисходящая линия связи) относится к линии связи от базовых станций до мобильных устройств, а обратная линия связи (или восходящая линия связи) относится к линии связи от мобильных устройств до базовых станций. Кроме того, связь между мобильными устройствами и базовыми станциями может устанавливаться при помощи систем с одним входом и одним выходом (SISO), систем со многими входами и одним выходом (MISO), систем с многими входами и многими выходами (MIMO) и т.п. Кроме того, мобильные устройства могут выполнять связь с другими мобильными устройствами (и/или базовые станции с другими базовыми станциями) в одноранговых конфигурациях беспроводной сети.

MIMO-системы обычно применяют многочисленные (N _T) передающие антенны и многочисленные (N _R) приемные антенны для передачи данных. Антенны могут относиться как к базовым станциям, так и мобильным устройствам, в одном примере, позволяя выполнять двунаправленную связь между устройствами в беспроводной сети. В этом отношении, связь посредством антенны часто может создавать помехи, где схожие частоты используются соседними сотами или секторами. Индикатор формата канала управления (CCFI) учитывает спецификацию структуры канала управления и, таким образом, используется для декодирования канала управления и/или совместно используемого канала. С этой целью каждый приемник должен быть способен декодировать CCFI по меньшей мере для того, чтобы получить структуры канала.

Сущность изобретения

Нижеследующее представляет упрощенное краткое изложение одного или нескольких вариантов осуществления, чтобы обеспечить основное понимание таких вариантов осуществления. Это краткое изложение не является обширным обзором всех рассматриваемых вариантов осуществления и, как предполагается, не определяет ключевые или критические элементы всех вариантов осуществления, не ограничивает объем какого-либо или всех вариантов осуществления. Его единственной целью является представление некоторых идей одного или нескольких вариантов осуществления в упрощенном виде в качестве вводной части для более подробного описания, которое представлено ниже.

Согласно одному или нескольким вариантам осуществления и их соответствующим описаниям различные аспекты описываются в связи с облегчением отображения по частоте индикатора формата канала управления (CCFI) и подтверждения приема (ACK) нисходящей линии связи (DL) для учета частотного и пространственного разнесения по многочисленным передающим антеннам. Разнесение может достигаться как обеспечением скремблирования CCFI, а также обеспечением коэффициента повторного использования по полосе частот, используемой для передачи CCFI, и ACK DL может основываться, по меньшей мере частично, на CCFI. В одном примере, CCFI и/или ACK DL могут отображаться на пары соседних поднесущих, которые могут скремблироваться и сдвигаться в соответствии с идентификатором соты.

Согласно родственным аспектам обеспечивается способ передачи информации о формате канала управления в сетях беспроводной связи. Способ может содержать генерирование данных CCFI, которые задают структуру каналов управления, передаваемых впоследствии по одной или нескольким антеннам. Кроме того, способ может включать в себя выбор поднесущих полосы частот, по которым данные CCFI расширяются на основе, по меньшей мере частично, сдвига поднесущих, используемых в соответствии с идентификатором соты, и передачи данных CCFI по выбранным поднесущим полосы частот.

Другой аспект относится к устройству беспроводной связи. Устройство беспроводной связи может включать в себя, по меньшей мере, один процессор, выполненный с возможностью выбора участка полосы частот для расширения данных CCFI для одной или нескольких антенн на основании, по меньшей мере частично, идентификатора соты и передачи данных CCFI по участку полосы частот. Устройство беспроводной связи также может включать в себя память, соединенную с, по меньшей мере, одним процессором.

Еще другой аспект относится к устройству беспроводной связи, которое передает информацию о формате канала управления в сетях беспроводной связи. Устройство беспроводной связи может содержать средство для генерирования данных CCFI, которые задают структуру передаваемых впоследствии каналов управления. Устройство беспроводной связи дополнительно может включать в себя средство для выбора участка полосы частот, по которому данные CCFI расширяются на основе, по меньшей мере частично, повторно используемого сдвига по полосе частот в соответствии с идентификатором соты, и средство для передачи данных CCFI по выбранному участку полосы частот.

Еще другой аспект относится к компьютерному программному продукту, который может иметь считываемый компьютером носитель информации, включающий в себя код, предписывающий, по меньшей мере одному компьютеру генерировать данные CCFI, которые задают структуру каналов управления, передаваемых впоследствии по одной или нескольким антеннам. Считываемый компьютером носитель также может содержать код, предписывающий, по меньшей мере, одному компьютеру выбирать поднесущие полосы частот, по которым данные CCFI расширяются на основе, по меньшей мере частично, сдвига поднесущих, используемых в соответствии с идентификатором соты. Кроме того, считываемый компьютером носитель может содержать код, предписывающий, по меньшей мере, одному компьютеру передавать данные CCFI по выбранным поднесущим полосы частот.

Согласно другому аспекту обеспечивается способ приема информации о формате канала управления в сетях беспроводной связи. Способ может содержать прием начального участка полосы частот во временном интервале передачи (TTI) от передающей соты. Способ дополнительно может включать в себя обнаружение расположения по частоте данных CCFI на участке полосы частот и идентификацию передающей соты, основываясь, по меньшей мере частично, на расположении данных CCFI на участке полосы частот.

Другой аспект относится к устройству беспроводной связи. Устройство беспроводной связи может включать в себя, по меньшей мере, один процессор, выполненный с возможностью обнаружения расположения по частоте данных CCFI в принимаемом сигнале и идентификации передатчика данных CCFI на основании, по меньшей мере частично, расположения по частоте. Устройство беспроводной связи также может включать в себя память, соединенную с, по меньшей мере, одним процессором.

Еще другой аспект относится к устройству беспроводной связи для приема информации о формате канала управления в сети беспроводной связи. Устройство беспроводной связи может содержать средство для определения расположения по частоте данных CCFI на принимаемом участке полосы частот. Устройство беспроводной связи дополнительно может включать в себя средство для идентификации передающей соты на основании по меньшей мере частично, расположения данных CCFI на участке полосы частот.

Еще другой аспект относится к компьютерному программному продукту, который может иметь считываемый компьютером носитель информации, включающий в себя код, предписывающий, по меньшей мере, одному компьютеру принимать начальный участок полосы частот в TTI от передающей соты. Считываемый компьютером носитель также может содержать код, предписывающий, по меньшей мере одному, компьютеру обнаруживать расположение по частоте данных CCFI на участке полосы частот. Кроме того, считываемый компьютером носитель информации может содержать код, предписывающий, по меньшей мере, одному компьютеру идентифицировать передающую соту на основании, по меньшей мере частично, расположения данных CCFI на участке полосы частот.

Чтобы решить вышеперечисленные и связанные с ними задачи, один или несколько вариантов осуществления содержат признаки, полностью описанные ниже и конкретно указанные в формуле изобретения. Нижеследующее описание и прилагаемые чертежи подробно излагают некоторые иллюстративные аспекты одного или нескольких вариантов осуществления. Эти аспекты указывают, однако, только несколько из многочисленных путей, как могут быть применены принципы различных вариантов осуществления, и, как предполагается, описанные варианты осуществления включают в себя все такие аспекты и их эквиваленты.

Краткое описание чертежей

Фиг.1 представляет собой иллюстрацию системы беспроводной связи согласно различным аспектам, изложенным в этом документе.

Фиг.2 представляет собой иллюстрацию примерного устройства связи для применения в среде беспроводной связи.

Фиг.3 представляет собой иллюстрацию примерной системы беспроводной связи, которая осуществляет передачу данных CCFI и/или ACK DL по выбранным частотам.

Фиг.4 представляет собой иллюстрацию примерной конфигурации для выбора частот для передачи данных CCFI и/или ACK DL.

Фиг.5 представляет собой иллюстрацию примерной методологии, которая облегчает выбор частоты для данных CCFI и/или ACK DL.

Фиг.6 представляет собой иллюстрацию примерной методологии, которая облегчает прием и интерпретирование частотно-избирательных данных CCFI и/или ACK DL.

Фиг.7 представляет собой иллюстрацию примерного мобильного устройства, которое облегчает интерпретирование данных CCFI и/или ACK DL.

Фиг.8 представляет собой иллюстрацию примерной системы, которая облегчает передачу частотно-избирательных данных CCFI и/или ACK DL.

Фиг.9 представляет собой иллюстрацию примерной среды беспроводной сети, которая может применяться вместе с различными системами и способами, описанными в данном документе.

Фиг.10 представляет собой иллюстрацию примерной системы, которая генерирует и передает частотно-избирательные данные CCFI и/или ACK DL.

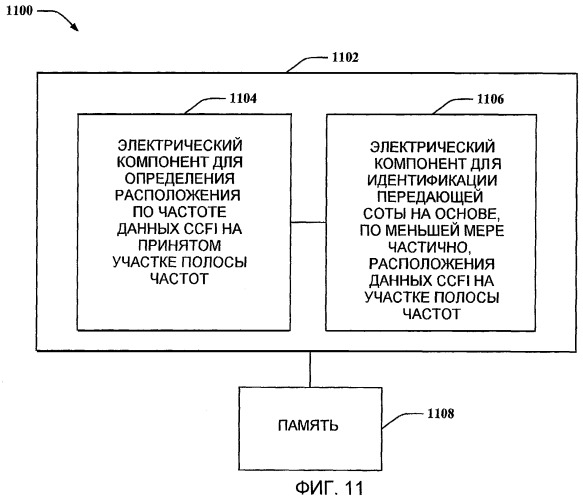

Фиг.11 представляет собой иллюстрацию примерной системы, которая определяет расположение данных CCFI и/или ACK DL и идентифицирует передающую соту.

Подробное описание

Ниже описываются различные варианты осуществления с ссылкой на чертежи, на которых подобные позиции используются для ссылки на подобные элементы по всем чертежам. В нижеследующем описании, с целью объяснения, изложены многочисленные конкретные подробности, чтобы обеспечить полное понимание одного или нескольких вариантов осуществления. Может быть очевидным, однако, что такой вариант(ы) осуществления может быть осуществлен на практике без этих конкретных подробностей. В других случаях, общеизвестные конструкции и устройства показаны в виде блок-схемы, чтобы способствовать описанию одного или нескольких вариантов осуществления.

Как используется в данной заявке, термины «компонент», «модуль», «система» и т.п., как предполагается, ссылаются на относящийся к компьютеру объект, или аппаратное обеспечение, или аппаратно-программное обеспечение, или объединение аппаратных и программных обеспечений, или программное обеспечение, или программное обеспечение при исполнении. Например, компонентом может быть, но не ограничивается ими, процесс, выполняющийся на процессоре, процессор, объект, исполняемый файл, поток управления, программа и/или компьютер. В качестве иллюстрации, компонентом может быть как приложение, выполняющееся на вычислительном устройстве, так и вычислительное устройство. Один или несколько компонентов могут находиться в процессе и/или потоке управления, и компонент может быть локализован на одном компьютере и/или распределен между двумя или более компьютерами. Кроме того, эти компоненты могут исполняться с различных считываемых компьютером носителей, имеющих различные структуры данных, хранимые на них. Компоненты могут устанавливать связь посредством локальных и/или удаленных процессов, таких как в соответствии с сигналом, имеющим один или несколько пакетов данных (например, данные от одного компонента взаимодействуют с другим компонентом в локальной системе, распределенной системе и/или по сети, такой как Интернет, с другими системами посредством сигнала).

Кроме того, различные варианты осуществления описаны в данном документе в связи с мобильным устройством. Мобильное устройство также может называться системой, абонентским блоком, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, терминалом, устройством беспроводной связи, агентом пользователя, устройством пользователя или пользовательским оборудованием (UE). Мобильным устройством может быть сотовый телефон, беспроводный телефон, телефон по протоколу установления сеансов связи (SIP), станция беспроводного абонентского доступа (WLL), персональный цифровой помощник (PDA), карманное устройство, имеющее возможность беспроводного подключения, вычислительное устройство или другое устройство обработки, подсоединенное к беспроводному модему. Кроме того, в данном документе описываются различные варианты осуществления в связи с базовой станцией. Базовая станция может использоваться для установления связи с мобильным устройством(ами) и также может упоминаться в качестве точки доступа, узла В, эволюционированного узла В (eNode или eNB), базовой приемопередающей станции (BTS) или некоторой другой терминологии.

Кроме того, различные аспекты или признаки, описанные в данном документе, могут быть реализованы в виде способа, устройства или изделия, используя стандартные методы программирования и/или конструирования. Термин «изделие», как он используется в данном документе, как предполагается, охватывает компьютерную программу, доступную с любого считываемого компьютером устройства, несущей или носителей информации. Например, считываемые компьютером носители информации могут включать в себя, но не ограничиваются ими, магнитные запоминающие устройства (например, жесткий диск, дискета, магнитные полоски и т.д.), оптические диски (например, компакт-диск (CD), цифровой многофункциональный диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (например, стираемое программируемое постоянное запоминающее устройство (EPROM), накопитель в виде карты, ключа и т.д.). Кроме того, различные носители данных, описанные в данном документе, могут представлять одно или несколько устройств и/или другие машиносчитываемые носители для хранения информации. Термин «машиносчитываемый носитель» может включать в себя, но не ограничиваться ими, беспроводные каналы или различные другие носители, способные хранить, содержать и/или переносить инструкцию (инструкции) и/или данные.

Методы, описанные в данном документе, могут использоваться для различных систем беспроводной связи, таких как множественный доступ с кодовым разделением каналов (CDMA), множественный доступ с временным разделением каналов (TDMA), множественный доступ с частотным разделением каналов (FDMA), множественный доступ с ортогональным частотным разделением каналов (OFDMA), мультиплексирование в частотной области с одной несущей (SC-FDMA) и другие системы. Термины «система» и «сеть» часто используются попеременно. Система CDMA может реализовать радиотехнологию, такую как универсальный наземный радиодоступ (UTRA), CDMA2000 и т.п. UTRA включает в себя широкополосный CDMA (W-CDMA) и другие варианты CDMA. CDMA2000 охватывает стандарты IS-2000, IS-95 и IS-856. Система TDMA может реализовать радиотехнологию, такую как глобальная система мобильной связи (GSM). Система OFDMA может реализовать радиотехнологию, такую как эволюционированный UTRA (E-UTRA), ультрамобильная широкополосная сеть (UMB), IEEE 802.11 (Wi-Fi (беспроводная точность)), IEEE 802.16 (WiMAX (общемировая совместимость широкополосного беспроводного доступа)), IEEE 802.20, Flash-OFDM® (быстрый доступ с малым временем ожидания и бесшовным переходом между базовыми станциями на основе мультиплексирования с ортогональным частотным разделением) и т.д. UTRA и E-UTRA являются частью универсальной системы мобильной связи (UMTS). Долгосрочная эволюция (LTE) Проекта партнерства по созданию системы третьего поколения (3GPP) представляет собой предстоящую версию UMTS, которая использует E-UTRA, который применяет OFDMA на нисходящей линии связи и SC-FDMA на восходящей линии связи. UTRA, E-UTRA, UMTS, LTE и GSM описаны в документах организации, названной «Проект партнерства по созданию системы 3-го поколения» (3GPP). CDMA2000 и UMB описаны в документах организации, названной «Проект 2 партнерства по созданию системы 3-го поколения».

Как показано на фиг.1, система 100 беспроводной связи изображена согласно различным вариантам осуществления, представленным в данном документе. Система 100 содержит базовую станцию 102, которая может включать в себя многочисленные группы антенн. Например, одна группа антенн может включать в себя антенны 104 и 106, другая группа может содержать антенны 108 и 110, и дополнительная группа может включать в себя антенны 112 и 114. Две антенны изображены для каждой группы антенн; однако для каждой группы может использоваться большее или меньшее количество антенн. Базовая станция 102 дополнительно может включать в себя канал передатчика и канал приемника, каждый из которых, в свою очередь, может содержать множество компонентов, связанных с передачей и приемом сигнала (например, процессоры, модуляторы, мультиплексоры, демодуляторы, демультиплексоры, антенны и т.д.), что понятно для специалиста в данной области техники.

Базовая станция 102 может осуществлять связь с одним или несколькими мобильными устройствами, такими как мобильное устройство 116 и мобильное устройство 122; однако необходимо понять, что базовая станция 102 может выполнять связь, по существу, с любым количеством мобильных устройств, подобных мобильным устройствам 116 и 122. Мобильными устройствами 116 и 122, например, могут быть сотовые телефоны, смартфоны, переносные компьютеры, карманные устройства связи, карманные вычислительные устройства, спутниковые радиостанции, глобальные системы определения местоположения, PDA и/или любое другое подходящее устройство для выполнения связи посредством системы 100 беспроводной связи. Как изображено, мобильное устройство 116 соединено с антеннами 112 и 114, где антенны 112 и 114 передают информацию на мобильное устройство 116 по прямой линии 118 связи и принимают информацию от мобильного устройства 116 по обратной линии 120 связи. Кроме того, мобильное устройство 122 находится на связи с антеннами 104 и 106, где антенны 104 и 106 передают информацию на мобильное устройство 122 по прямой линии 124 связи и принимают информацию от мобильного устройства 122 по обратной лини 126 связи. В системе частотного дуплексного разноса (FDD) прямая линия 118 связи может использовать другую полосу частот, чем полоса частот, используемая обратной линией 120 связи, и прямая линия 124 связи может применять, например, другую полосу частот, чем полоса частот, используемая обратной линией 126 связи. Кроме того, в системе временного дуплексного разноса (TDD) прямая линия 118 связи и обратная линия 120 связи могут использовать общую полосу частот, и прямая линия 124 связи и обратная линия 126 связи могут использовать общую полосу частот.

Каждая группа антенн и/или зона, в которой они предназначены выполнять связь, может упоминаться как сектор базовой станции 102. Например, группы антенн могут быть разработаны для выполнения связи с мобильными устройствами в секторе зон, охватываемых базовой станцией 102. При связи по прямым линиям 118 и 124 связи передающие антенны базовой станции 102 могут использовать формирование луча для улучшения отношения сигнал-шум прямых линий 118 и 124 связи для мобильных устройств 116 и 122. Также, хотя базовая станция 102 использует формирование луча для передачи на мобильные устройства 116 и 122, разбросанных случайным образом по связанной зоне покрытия, мобильные устройства в соседних сотах могут быть подвержены меньшим помехам по сравнению с базовой станцией, передающей посредством одной антенны на все ее мобильные устройства. Кроме того, мобильные устройства 116 и 122 могут выполнять связь непосредственно друг с другом, используя одноранговую или эпизодическую технологию, как изображено.

Согласно одному примеру система 100 может представлять собой систему связи со многими входами и многими выходами (MIMO). Кроме того, система 100 может использовать, по существу, любой тип метода дуплексной передачи для разделения каналов связи (например, прямая линия связи, обратная линия связи, …), такой как FDD, TDD и т.п. Кроме того, может использоваться одна или несколько схем мультиплексирования (например, OFDM) для модуляции многочисленных сигналов по нескольким частотным поднесущим; поднесущие могут быть связаны друг с другом, образуя один или несколько каналов связи. В одном примере, передатчики каналов, такой как базовая станция 102 и/или мобильные устройства 116 и 122, могут дополнительно передавать пилотный или опорный сигнал, чтобы способствовать синхронизации связи с передатчиком или оценке каналов. Каналы могут относиться к передаче данных связи и/или данных управления, в одном примере, где данные управления могут задавать метрики качества для канала связи. В одном примере, каналами могут быть физический канал управления нисходящей линии связи (PDCCH) и физический канал совместного использования нисходящей линии связи (PDSCH), оба передаваемые по нисходящим линиям 118 и/или 124 связи.

Чтобы облегчать использование каналов управления, может передаваться индикатор формата канала управления (CCFI) для описания структуры канала управления (и/или совместно используемого канала передачи данных связи). В этом отношении, CCFI может передаваться в первом OFDM-символе данного временного интервала передачи (TTI), поэтому он является одним из первых принятых элементов. Таким образом, например, CCFI, передаваемый по нисходящей линии 118 связи от базовой станции 102 на мобильное устройство 116, может указывать несколько последующих OFDM-символов, содержащих каналы управления. Используя эту информацию, мобильное устройство 116 может определить структуру для последующих каналов управления.

Согласно примеру количеством, передаваемым в CCFI для указания количества последующих поднесущих, содержащих каналы управления, может быть n, и количество битов может потребоваться для передачи n. Необходимо понять, что может быть n характерных для канала управления типов или относящихся к, по существу, всем каналам управления, например. В одном примере, где n может быть равен 1, 2 или 3, 2 бита требуется для передачи количества, и CCFI может кодироваться отображением битов на количество последовательностей символов квадратурной фазовой манипуляции (QPSK) (такие как 4 последовательности из 16 символов QPSK, в одном примере). Кроме того, CCFI может расширяться по поднесущим, охватывая системную полосу частот для первого OFDM-символа. Оно может включать в себя отображение CCFI на конкретные соседние пары поднесущих; выбранные поднесущие могут быть характерными для идентификатора соты (например, в соответствии с характерным для соты сдвигом или другим механизмом повторного использования). Кроме того, CCFI может скремблироваться характерно для идентификатора соты. Кроме того, в одном примере, CCFI может перескакивать на данный TTI в соответствии с идентификатором соты.

В одном примере, канал управления подтверждения приема (ACK) нисходящей линии связи (DL) может передаваться в соответствии с данными CCFI, заданными в первом OFDM-символе. Например, CCFI может задавать количество последующих OFDM-символов, содержащих канал ACK DL. Впоследствии, данные ACK DL могут модулироваться в количество символов QPSK, расширяемых по следующим n OFDM-символам (например, посредством расширения с преобразованием Адамара / двоичного дискретного преобразования Фурье (DFT) и/или т.п.) и скремблируемых подобным образом в данные CCFI. Кроме того, может применяться повторение при выборе частот для передачи данных ACK DL, где каждое значение n может иметь общий или уникальный коэффициент повторения. Из этой информации может быть вычислена и использована доступная полоса частот передачи для каналов управления. На приемной стороне, как описано, мобильные устройства 116 и/или 122 могут определять структуру канала управления из данных CCFI в первом OFDM-символе и, следовательно, декодировать каналы из последующих OFDM-символов.

Обращаясь к фиг.2, на ней изображено устройство 200 связи для применения в среде беспроводной связи. Устройством 200 связи может быть базовая станция или ее часть, мобильное устройство или его часть, или, по существу, любое устройство связи, которое принимает данные, передаваемые в среде беспроводной связи. Устройство 200 связи может включать в себя определитель 202 CCFI, который генерирует CCFI, основываясь, по меньшей мере частично, на определенном количестве последующих OFDM-символов, содержащих каналы управления, скремблер 204 CCFI, который скремблирует CCFI в соответствии с идентификатором соты, и устройство 206 отображения частоты CCFI, которое отображает CCFI на одну или несколько пар соседних поднесущих первого OFDM-символа для данного TTI.

Согласно одному примеру, устройство 200 связи может определять один или несколько каналов управления и/или передачи данных, для которых информация о структуре может передаваться так, как описано в данном документе. Например, задающий блок 202 CCFI может создавать CCFI, который указывает количество последующих OFDM-символов, содержащих один или несколько каналов управления; в одном примере CCFI может задаваться как один или несколько битов. Необходимо понять, что задающий блок 202 CCFI может генерировать дополнительную или альтернативную информацию для хранения в CCFI. Скремблер 204 CCFI может скремблировать CCFI в соответствии с характерным для соты скремблированием (например, основываясь, по меньшей мере частично, на идентификаторе соты или на отображении на идентификатор соты). Кроме того, скремблер 204 CCFI, или другой компонент устройства 200 связи, может модулировать скремблированный CCFI по нескольким символам QPSK. Блок 206 отображения частоты CCFI может отображать символы на одну или несколько пар соседних поднесущих (или отдельные поднесущие, триплеты, квадруплеты и т.д.) для их передачи.

Например, блок 206 отображения частоты CCFI может использовать соседние пары поднесущих, так что структура совместима с одной передающей антенной и/или пространственно-частотным блоковым кодом (SFBC) для 2 и 4 передающих антенн. Дополнительно, посредством использования первого OFDM-символа в данном TTI, приемник передачи CCFI может распознавать информацию, касающуюся последующих OFDM-символов, насколько в них содержатся каналы управления, как описано. В одном примере, первый OFDM-символ для TTI может дополнительно содержать опорные сигналы для одной или нескольких антенн (не показаны) устройства 200 связи. Блок 206 отображения частоты CCFI может отображать информацию CCFI на соседние поднесущие между опорными сигналами (других или этих же антенн) в первом OFDM-символе одного или нескольких TTI, в одном примере.

Кроме того, в одном примере блок 206 отображения частоты CCFI может сдвигать поднесущие, используемые для передачи CCFI по нескольким полезным поднесущим; это может обеспечивать идентификацию соты, основываясь, по меньшей мере частично, на схеме сдвига или повторного использования, выбранной для данной соты. Необходимо понять, что количество доступных схем сдвига или повторного использования может основываться, по меньшей мере частично, на доступной полосе частот для передачи, а также разделении полосы частот на наборы поднесущих. Например, блок 206 отображения частоты CCFI может разделять количество доступных поднесущих на триплеты, которые представляют собой наборы из трех соседних поднесущих. В зависимости от количества символов модуляции QPSK, используемых для передачи CCFI, необходимое количество пар поднесущих может определяться для передачи CCFI в первом OFDM-символе, и пары поднесущих могут передаваться в других триплетах, чтобы гарантировать, что меньшее количество сот передают CCFI на одной и той же частоте и/или в одно и тоже время. Например, там, где используется 16 символов модуляции QPSK для передачи пар соседних поднесущих частоты CCFI в данных триплетах, для 75 полезных поднесущих (25 триплетов) коэффициентом повторного использования может быть 3, так как может быть 3 различных пути для одновременного использования триплетов для эффективной передачи CCFI, что дополнительно описано ниже. Кроме того, ACK DL может использовать это или подобное отображение для снижения межсотовых помех. Таким образом, для данного количества символов QPSK, используемых для передачи ACK DL, данные могут расширяться по нескольким триплетам и повторно использоваться или сдвигаться среди триплетов на последующих участках полосы частот (например, OFDM-символах) для других сот. Кроме того, больший коэффициент расширения может использоваться для передачи ACK DL посредством увеличения количества смежных триплетов в группе. Например, там, где используется 2 триплета, канал ACK DL может равномерно расширяться по группам из 2 триплетов для передачи информации.

Обращаясь теперь к фиг.3, на ней изображена система 300 беспроводной связи, которая передает CCFI для описания одного или нескольких каналов управления и/или передачи данных. Система 300 включает в себя базовую станцию 302, которая выполняет связь с мобильным устройством 304 (и/или любым количеством других мобильных устройств (не показаны)). Базовая станция 302 может передавать информацию на мобильное устройство 304 по прямой линии связи или каналу нисходящей линии связи; кроме того, базовая станция 302 может принимать информацию от мобильного устройства 304 по обратной линии связи или каналу восходящей линии связи. Кроме того, система 300 может быть MIMO-системой. Также компоненты и функциональные возможности, показанные и описанные ниже в базовой станции 302, могут присутствовать в мобильном устройстве 304, а также и наоборот, в одном примере; описанная конфигурация исключает эти компоненты для упрощения описания.

Базовая станция 302 включает в себя задающий блок 306 CCFI, который генерирует данные CCFI для описания последующих каналов управления, скремблер 308 CCFI, который скремблирует данные CCFI для обеспечения некоторой идентификации соты, и блок 310 отображения частоты CCFI, который может отображать данные CCFI по нескольким частотным поднесущим, которые могут обеспечивать дополнительную или альтернативную идентификацию соты. В одном примере, как описано, блок 310 отображения частоты CCFI может отображать данные CCFI по поднесущим первого OFDM-символа в TTI. В этом отношении, мобильное устройство 304 может первоначально принимать CCFI, который может использоваться для определения формата канала управления для последующих OFDM-символов.

Мобильное устройство 304 включает в себя обнаружитель 312 CCFI, который может определять положение данных CCFI по частоте, на которое отображается CCFI, а также декодер 314 CCFI, который может декодировать данные CCFI с отображаемых положений по частоте. Например, мобильное устройство 304 может принимать полосу частот, такую как первый OFDM-символ, содержащий данные CCFI. Обнаружитель 312 CCFI может определять расположение данных CCFI в полосе частот, и декодер 314 CCFI может интерпретировать данные CCFI. Например, как описано, блок 310 отображения частоты CCFI может назначать пары соседних поднесущих в первом OFDM-символе в TTI (или, по существу, в любом OFDM-символе или символах в TTI) для передачи данных CCFI. В одном примере данные CCFI могут быть между одним или несколькими опорными сигналами для данных антенн базовой станции 302 (не показаны). Блок 310 отображения частоты CCFI может дополнительно расширить данные по парам (или триплетам, квадруплетам и т.д.) соседних поднесущих OFDM-символа для принятия во внимание количества символов QPSK, необходимых или требуемых для передачи данных CCFI. Обнаружитель 312 CCFI, при приеме OFDM-символа или символов, содержащих данные, может определить, какие поднесущие передали данные, и, соответственно, декодировать данные, используя декодер 314 CCFI, и/или определить их передающую соту, основываясь, по меньшей мере частично, на том, какие поднесущие были использованы при передаче. Кроме того, мобильное устройство 304 может использовать декодированные данные CCFI для определения информации, относящейся к структуре последующих каналов управления и/или передачи данных (такой как количество последующих OFDM-символов, содержащих каналы управления).

Обращаясь теперь к фиг.4, на ней изображены примерные OFDM-символы 400 и 402 для множества сот, по которым передаются данные CCFI. Необходимо понять, что OFDM-символы альтернативно могут представлять собой, по существу, любую разделенную полосу частот, так что участки могут отдельно определяться и интерпретироваться. OFDM-символы 400 могут представлять 4 OFDM-символа от разных сот, где информация CCFI передается от каждой соты. В этом отношении, например, OFDM-символы могут быть первыми переданными в данном TTI для каждой из 4 сот. Опорные сигналы 404 и 406 передаются в каждой соте для каждой антенны (2 передающие антенны в данном случае) по нескольким поднесущим, как показано. В данном примере, данные CCFI могут передаваться в соседних парах поднесущих по OFDM-символам, таким как соседняя пара 408. Выбранные поднесущие могут сдвигаться как функция количества символов QPSK, необходимых для передачи данных CCFI, а также количества доступных поднесущих (или наборов поднесущих, таких как триплеты).

Примерные OFDM-символы 400 могут быть сконфигурированы, например, для 16 символов QPSK, необходимых по 75 доступным поднесущим (или 25 триплетам). В данном примере, пары поднесущих, содержащие данные CCFI, равномерно расширяются через три триплета в данном OFDM-символе. Это позволяет передавать 8 пар по данному OFDM-символу, в то же время сохраняя максимальное повторное использование. Таким образом, OFDM-символы для дополнительных сот, как показано на 400, могут сдвигать поднесущие, используемые для передачи данных CCFI на несколько триплетов (например, +1, +2 или +3, как показано). Это может дополнительно обеспечивать идентификацию для данных сот. Необходимо понять, что могут использоваться дополнительные схемы расширения и сдвига, в одном примере, для предоставления уникальной идентификации для сот, связанных с одной или несколькими базовыми станциями, их секторами или антеннами. Как описано выше, канал ACK DL может дополнительно использовать эту или подобную конфигурацию для снижения межсотовых помех.

Примерные OFDM-символы 402 могут относиться к 4 сотам базовой станции или сектору, имеющему 4 передающие антенны. В данном примере, опорные сигналы 410 и 412 передаются по OFDM-символам, которыми могут быть первыми OFDM-символами TTI, как описано, вместе с данными CCFI в позиции 414 и другими данными CCFI в позиции 416. Необхо
