Устройство обработки изображения, способ отображения изображения и программа отображения изображения

Устройство обработки изображения, способ отображения изображения и программа отображения изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится, например, к устройству, в котором предусмотрен элемент дисплея, имеющий относительно большой экран дисплея, и выполненному с возможностью отображения различных изображений, такому как цифровая фотокамера, к способу, используемому в этом устройстве, и программе.

Уровень техники

Цифровая фотокамера, предназначенная для записи снятого изображения в виде цифровых данных на носителе записи, получила широкое распространение. В последние годы размеры встроенных запоминающих устройств типа флэш и съемных запоминающих устройств, используемых в цифровых фотокамерах, стремительно становятся все меньшими, и их емкость увеличивается. В соответствии с этим большое количество данных изображения может быть накоплено в этих запоминающих устройствах.

Затем в цифровых фотокамерах количество накопленных снятых изображений увеличивается по мере использования, и во многих случаях большое количество данных изображения накапливают во встроенном запоминающем устройстве типа флэш и в съемном запоминающем устройстве на уровне, на котором они не поддаются управлению с использованием мозга пользователя.

В цифровых фотокамерах большим количеством данных изображения, полученных в результате съемки изображения, управляют по категориям (в папках) на основании использования заданной информации, такой как дата и время.

Например, как подборкой данных изображения, снятых 1 января 2008 г., большим количеством данных изображения, снятым в эту же дату съемки изображения, управляют в одной папке или тому подобное. Кроме того, для таких категорий, как "спортивный фестиваль", "празднование дня рождения" или тому подобное, пользователь формирует папку с названием, введенным пользователем, и данные изображения, получаемые в результате съемки изображения, собирают в эту папку.

Таким образом, пользователь получает возможность совместно управлять данными изображения, полученными в ходе съемки изображения во время определенного события, в папке, определенной по дате и времени, название которой было введено пользователем, или тому подобное. Кроме того, обычно данные изображения, получаемые в результате съемки изображения, сохраняют в порядке съемки изображения (порядок временной по следовательности).

Затем, среди устройств обработки изображения, таких как цифровая фотокамера, некоторые устройства могут выполнять матричное отображение, при котором множество изображений отображают на одном экране (отображение списка) или в виде отображения с прокруткой, в ходе которого изображения, отображаемые на экране, последовательно изменяются (отображение с подачей на экран).

Путем использования такой функции матричного отображения и функции отображения с прокруткой становится возможным находить целевое изображение в папке, в которой сохранено большое количество изображений.

Следует отметить, что в публикации находящейся на экспертизе заявки на японский патент №2006-295236, которая будет описана ниже, раскрыта технология выполнения матричного отображения, при использовании которой становится возможным эффективно рассматривать содержание множества записанных изображений. Кроме того, в публикации находящейся на экспертизе заявки на японский патент №2008-033695, которая будет описана ниже, раскрыта технология выполнения отображения с прокруткой, с помощью которой становится возможным выполнять отображение с прокруткой для изображения на величину прокрутки, в соответствии с операцией пользователя.

Сущность изобретения

В частности, в случае, когда выполняют поиск данных изображения для целевого изображения в папке, в которой сохранены данные изображения для множества изображений, в результате выполнения матричного отображения или отображения с прокруткой, как описано выше, становится возможным находить целевое изображение.

Однако у портативного устройства обработки изображения, такого как цифровая фотокамера, размер экрана дисплея установленного элемента дисплея, такого как LCD (ЖКД, жидкокристаллический дисплей), меньше по сравнению с персональным компьютером или тому подобное.

Поэтому в случае матричного отображения или отображения прокрутки, в ходе которого множество изображений установлено как цели отображения на одном экране, размер отображаемого изображения неизбежно становится меньше, и может быть трудно распознавать тип изображения.

По этой причине в некоторых случаях изображения, сохраненные в папке, последовательно отображают одно за другим на экране отображения для проверки. В этом случае, ситуация во время съемки изображения остается в памяти пользователя, если папка содержит недавно снятые изображения.

Поэтому, когда смотрят на одно изображение, сохраненное в соответствующей папке, становится возможным понять, какого типа изображения находятся перед и после этого одного изображения. Таким образом, выполняя подачу изображений для отображения вперед и назад, в соответствии с обстоятельствами, становится возможным относительно быстро найти целевое изображение.

Однако количество папок, в которых содержатся данные изображения для множества изображений, увеличивается до уровня, на котором ими невозможно управлять с помощью мозга пользователя, по мере увеличения срока службы цифровой фотокамеры. По этой причине в случае, когда в папке содержатся данные давно снятых изображений (например, несколько лет назад) или тому подобное, даже когда смотрят на одно изображение из этой папки, во многих случаях трудно вспомнить, какого типа изображения существовали до и после этого изображения.

В таком случае изображения для данных изображения, сохраненных в папке, воспроизводят и отображают одно за другим, и путем проверки изображения с переходом вперед и назад получают соответствие по последовательности между соответствующими изображениями, находящимися перед и после изображения в порядке временной по следовательности.

Кроме того, в некоторых случаях может быть выполнена операция, состоящая в том, что матричное отображение и отображение одного изображения для выбранного изображения из матричного отображения выполняют неоднократно, и также неоднократно выполняют отображение с прокруткой и отображение одного изображения для выбранного изображения из отображения с прокруткой.

По этой причине в случае, когда целевое изображение требуется найти в папке, в которой содержатся данные изображения многих изображений, необходимо выполнить скучную операцию, и обработка поиска изображения занимает время, что может вызвать стресс.

Учитывая описанные выше обстоятельства, в соответствии с вариантом выполнения настоящего изобретения, желательно отображать изображение в соответствии с данными изображения, записанными на носителе записи, в эффективном режиме, таким образом, чтобы прояснить взаимосвязь между изображениями, находящимися перед и после соответствующего изображения, и облегчить поиск целевого изображения.

Для решения описанной выше проблемы, в соответствии с вариантом выполнения настоящего изобретения, предусмотрено устройство обработки изображения, включающее в себя:

элемент отображения изображения;

средство детектирования положения инструкции, выполненное с возможностью приема операции инструкции от пользователя через сторону операций, предусмотренную на экране дисплея элемента отображения изображения, и детектирования, и вывода положения инструкции для операции инструкции относительно стороны операций;

средство сохранения, выполненное с возможностью сохранения и содержания данных изображения, состоящих из множества изображений; и

средство управления отображением, выполненное с возможностью управления отображением изображения в соответствии с данными изображения, сохраненными и содержащимися в средстве сохранения, в элементе отображения изображения,

в котором, в случае, когда пользователь выполняет непрерывное движение на стороне операций, средство управления отображением выполняет управление для прокрутки отображаемого изображения с его уменьшением вместе с изображениями, расположенными перед и после отображаемого изображения, в соответствии с направлением операции, определенным на основе выхода детектирования из средства детектирования положения инструкции.

Используя устройство обработки изображения в соответствии с вариантом выполнения настоящего изобретения, средство управления отображением имеет функцию выполнения управления для отображения изображения в соответствии с данными изображения, сохраненными в средстве сохранения, на экране дисплея элемента отображения изображения. В случае, когда выполняют непрерывное движение на стороне операций средства детектирования положения инструкции, с помощью средства управления отображением, в соответствии с направлением операции, определенным на основе результата детектирования, полученного из средства детектирования положения инструкции, становится возможным выполнять прокрутку отображаемого изображения вместе с изображениями, расположенными перед и после отображаемого изображения, с одновременным уменьшением.

Используя такую конфигурацию, становится возможным отображать изображение в соответствии с данными изображения, записанными на носителе записи, в эффективном режиме для прояснения взаимосвязи между изображениями, расположенными перед и после соответствующего изображения, и облегчения поиска целевого изображения.

Кроме того, в соответствии с вариантом выполнения настоящего изобретения, предложено устройство обработки изображения, включающее в себя:

элемент отображения изображения;

средство детектирования положения инструкции, выполненное с возможностью приема операции инструкции от пользователя через сторону операций, предусмотренную на экране дисплея элемента отображения изображения, и детектирования и вывода положения инструкции для операции инструкции относительно стороны операций;

средство сохранения, выполненное с возможностью сохранения и содержания данных изображения для множества изображений; и

средство управления отображением, выполненное с возможностью управления отображением изображения в соответствии с данными изображения, сохраненными и содержащимися в средстве сохранения, в элементе отображения изображения,

в котором, в случае, когда пользователь выполняет операцию с поддержанием постоянного положения контакта относительно стороны операций, средство управления отображением выполняет управление для уменьшения отображаемого изображения вместе с одним или больше изображениями, расположенными перед и после отображаемого изображения, и отображает изображения на экране дисплея элемента отображения изображения в соответствии с операцией, определенной на основе выхода детектирования из средства детектирования положения инструкции.

Используя устройство обработки изображения в соответствии с вариантом выполнения настоящего изобретения, средство управления отображением имеет функцию выполнения управления для отображения изображения в соответствии с данными изображения, сохраненными в средстве сохранения, на экране дисплея элемента отображения изображения. В случае, когда выполняют операцию поддержания постоянного положения относительно стороны операций средства детектирования положения инструкции с помощью средства управления отображением, в соответствии с операцией, определенной на основе результата детектирования, полученного из средства детектирования положения инструкции, становится возможным уменьшить отображаемое изображение вместе с одним или больше изображениями, расположенными перед и после отображаемого изображения, и отображать изображения на экране отображения элемента отображения изображения.

В такой конфигурации становится возможным отображать изображения в соответствии с данными изображения, записанными на носителе записи, в эффективном режиме, для прояснения взаимосвязи между изображениями, расположенными перед и после соответствующего изображения и облегчения поиска целевого изображения.

В соответствии с вариантами выполнения настоящего изобретения, становится возможным отображать изображение в соответствии с данными изображения, записанными на носителе записи, в эффективном режиме, для прояснения взаимосвязи между изображениями, расположенными перед и после соответствующего изображения, и облегчения поиска целевого изображения.

Краткое описание чертежей

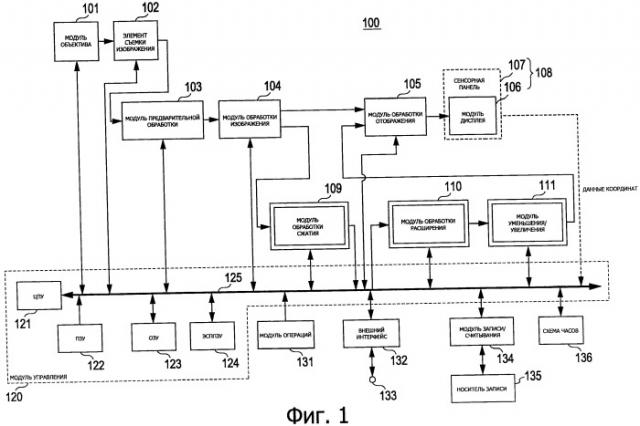

На фиг.1 показана блок-схема, предназначенная для описания примера конфигурации устройства съемки изображения в соответствии с первым вариантом выполнения настоящего изобретения, в котором применяют варианты выполнения устройства, способа и программы, в соответствии с вариантом выполнения настоящего изобретения;

на фиг.2 показана пояснительная схема, предназначенная для пояснения примера компоновки папки изображения, сформированной на носителе записи устройства съемки изображения;

на фиг.3 показана пояснительная схема, предназначенная для пояснения примера компоновки файла изображения, записанного на носителе записи устройства съемки изображения;

на фиг.4А-4С показаны пояснительные схемы, предназначенные для пояснения режима отображения изображения во время прокрутки отображаемых изображений, выполняемой в устройстве съемки изображения, в соответствии с первым вариантом выполнения;

на фиг.5 показана блок-схема последовательности операций, предназначенная для пояснения обработки воспроизведения снятых изображений, включающей в себя обработку прокрутки, выполняемую в устройстве съемки изображения, в соответствии с первым вариантом выполнения;

на фиг.6А-6D показаны пояснительные схемы, предназначенные для пояснения режима отображения изображения во время прокрутки отображаемого изображения, выполняемой в устройстве съемки изображения, в соответствии со вторым вариантом выполнения настоящего изобретения;

на фиг.7 показана блок-схема последовательности операций, предназначенная для пояснения обработки воспроизведения снятых изображений, включающей в себя обработку прокрутки, выполняемую в устройстве съемки изображения, в соответствии со вторым вариантом выполнения;

на фиг.8А-8G показаны пояснительные схемы, предназначенные для пояснения режима отображения изображения во время прокрутки отображаемого изображения, выполняемой в устройстве съемки изображения, в соответствии с третьим вариантом выполнения настоящего изобретения;

на фиг.9 показана блок-схема последовательности операций, предназначенная для пояснения обработки воспроизведения снятых изображений, включающей в себя обработку прокрутки, выполняемую в устройстве съемки изображения в соответствии с третьим вариантом выполнения;

на фиг.10 показана блок-схема последовательности операций, представляющая продолжение фиг.9;

на фиг.11 показана пояснительная схема, предназначенная для пояснения примера случая, в котором степень уменьшения изображения и величину прокрутки определяют на основе расстояния и скорости непрерывного движения;

на фиг.12А-12Е показаны пояснительные схемы, предназначенные для пояснения режима отображения изображения во время прокрутки отображаемого изображения, выполняемой в устройстве съемки изображения, в соответствии с четвертым вариантом выполнения настоящего изобретения;

на фиг.13А-13F показаны пояснительные схемы, предназначенные для пояснения режима отображения изображения во время прокрутки отображаемого изображения, выполняемой в устройстве съемки изображения, в соответствии с модифицированным примером четвертого варианта выполнения настоящего изобретения;

на фиг.14 показана блок-схема последовательности операций, предназначенная для пояснения обработки воспроизведения снятых изображений, включающей в себя обработку прокрутки, выполняемую в устройстве съемки изображения, в соответствии с четвертым вариантом выполнения; и

на фиг.15 показана блок-схема последовательности операций, представляющая продолжение фиг.14.

Подробное описание изобретения

Ниже, со ссылкой на чертежи, будут описаны устройство, способ и программа в соответствии с вариантами выполнения настоящего изобретения.

Первый вариант выполнения

Пример конфигурации устройства съемки изображения

На фиг.1 показана блок-схема, предназначенная для описания примера конфигурации устройства 100 съемки изображения в соответствии с первым вариантом выполнения настоящего изобретения, в котором используются варианты выполнения устройства, способа и программы, в соответствии с вариантом выполнения настоящего изобретения. Устройство 100 съемки изображения может снимать и записывать как неподвижные изображения, так и движущиеся изображения с записью их на носитель записи путем переключения режимов съемки изображения.

Однако, в соответствии с первым вариантом выполнения, описанным ниже, для упрощения описания, в устройстве 100 съемки изображения используют функцию цифровой фотокамеры. Используя пример для случая, в котором, в основном, снимают и воспроизводят неподвижные изображения, будет описана конфигурация и работа устройства 100 съемки изображения.

Как показано на фиг.1, в устройстве 100 съемки изображения предусмотрен модуль 101 объектива, элемент 102 съемки изображения, модуль 103 предварительной обработки, модуль 104 обработки изображения, модуль 105 обработки отображения, модуль 106 дисплея, сенсорная панель 107, модуль 109 обработки сжатия, модуль 110 обработки расширения и модуль 111 уменьшения/увеличения.

Кроме того, в устройстве 100 съемки изображения предусмотрен модуль 120 управления, модуль 131 операций, внешний интерфейс (ниже сокращенно называется внешним I/F (И/Ф)) 132, разъем 133 входа и выхода, модуль 134 записи/считывания, носитель 135 записи и схема 136 часов.

Модуль 106 дисплея состоит, например, из так называемого тонкого элемента дисплея, такого как ЖКД (жидкокристаллический дисплей) или панель органической EL (панель органической электролюминесценции (ЭЛ)). Затем, как также будет описано ниже, сенсорная панель 107 закреплена на всей поверхности экрана отображения модуля 106 дисплея для формирования стороны операций.

Сенсорная панель 107 принимает операцию инструкции (операцию контакта) в отношении стороны операций от пользователя и детектирует положение инструкции (положение контакта) на стороне операций сенсорной панели 107 для уведомления модуля 120 управления о данных координат, обозначающих положение инструкции.

Как также будет описано ниже, модуль 120 управления выполнен с возможностью управления соответствующими модулями устройства 100 съемки изображения и также определяет, какого типа отображение выполняют в отношении экрана отображения модуля 106 дисплея. Модуль 120 управления может принимать операцию инструкции (входную операцию) пользователя на основе данных координат, обозначающих положение инструкции на стороне операций, получаемых из сенсорной панели 107, и отображать информацию на экране отображения модуля 106 дисплея, соответствующую положению инструкции.

Например, пользователь входит в контакт в определенном положении на стороне операции сенсорной панели 107 с помощью пальца, стилуса или тому подобное. В этот момент времени, в случае, когда число отображают в положение на экране дисплея, соответствующее (согласованное с) положению контакта, модуль 120 управления может определить, что пользователь выбирает и вводит число, отображаемое на экране.

Таким образом, в устройстве 100 съемки изображения модуль 106 дисплея и сенсорная панель 107 формируют сенсорный экран 108, выполняющий функцию устройства ввода. Следует отметить, что сенсорная панель 107 реализована, например, на основе сенсорной панели чувствительного к давлению типа или электростатического типа.

Кроме того, сенсорная панель 107 может детектировать соответствующие операции, выполняемые одновременно во множестве положений на стороне операций, и выводит данные координат, соответственно, обозначающие положения контакта. Кроме того, сенсорная панель 107 также может детектировать соответствующие операции инструкций, многократно выполняемые в отношении стороны операций, и выводить данные координат, соответственно, обозначающие положения контакта.

Кроме того, сенсорная панель 107 также может непрерывно детектировать положения контакта для каждого заданного момента времени, в то время как палец или стилус пользователя находятся в контакте с ней, и выводить данные координат, соответственно, обозначающие положения контакта.

При такой конфигурации сенсорная панель 107 может принимать различные операции инструкции (входные операции) от пользователя, такие как так называемая операция постукивания, операция двойного постукивания, операция перетягивания, операция быстрого перемещения и операция сведения пальцев, и детектировать операции для получения инструкции.

Здесь операция постукивания представляет собой действие (операцию), обозначающую одну заданную точку на стороне операций, по которой выполняют однократное "постукивания" пальцем пользователя или стилусом. Операция двойного постукивания представляет собой действие постоянного обозначения одной заданной точки на стороне операций, выполняемое два раза, например, как "тук, тук".

Кроме того, операция перетягивания представляет собой операцию перемещения пальца пользователя или стилуса при поддержании контакта со стороной операций. Операция быстрого перемещения представляет собой операцию обозначения одной точки на стороне операций с помощью пальца пользователя или стилуса и быстрого "перемещения" в произвольном направлении.

Операция сведения пальцев представляет собой операцию, состоящую в контакте двух пальцев пользователя или тому подобное на стороне операций одновременно и разведении или сведении этих двух пальцев или тому подобное. В этом случае, в частности, операция разведения двух находящихся в контакте пальцев и тому подобное называется операцией выхода из сведения и операция сведения двух пальцев или тому подобное называется операцией ввода в сведение.

Операция перетягивания и операция быстрого перемещения отличаются скоростью выполнения операции, но в обеих этих операциях после контакта пальца пользователя или тому подобное со стороной операций палец или тому подобное перемещают на стороне операций (непрерывное движение на стороне операций), и это перемещение может быть определено на основе двух типов информации, включающих в себя расстояние перемещения и направление перемещения.

Поэтому в данном описании, в случае когда одна и та же обработка может быть выполнена в результате выполнения одной из операции перетягивания и операции быстрого перемещения, используется термин "непрерывное движение" как совместный термин для операции перетягивания и операции быстрого перемещения.

Затем модуль 120 управления соединен с соответствующими модулями, составляющими устройство 100 съемки изображения, и, как также описано выше, выполнен с возможностью управления соответствующими модулями устройства 100 съемки изображения. Таким образом, модуль 120 управления выполнен как так называемый микрокомпьютер.

Модуль 120 управления выполнен из CPU (ЦПУ, центральное процессорное устройство) 121, ROM (ПЗУ, постоянное запоминающее устройство) 122, RAM (ОЗУ, оперативное запоминающее устройство) 123, и EEPROM (ЭСППЗУ, электрически стираемое программируемое ПЗУ) 124, которые взаимно соединены через шину 125 ЦПУ.

ЦПУ 121 выполнено с возможностью считывания и выполнения программы, сохраненной в ПЗУ 122, которая будет описана ниже, формирования сигналов управления, передаваемых в соответствующие модули, подачи сигналов управления в соответствующие модули, принимает данные и т.п., предоставляемые из соответствующих модулей, и обрабатывает эти данные.

ПЗУ 122 предварительно сохраняет и содержит, как описано выше, различные программы, выполняемые ЦПУ 121, и различные данные и т.п., используемые для обработки. ОЗУ 123 используется, в основном, как рабочая область, например, для временного сохранения промежуточных результатов различных типов обработки.

ЭСППЗУ 124 представляет собой так называемое энергонезависимое запоминающее устройство, и в нем сохраняется и содержится информация, которая должна быть сохранена, даже когда источник питания устройства 100 съемки изображения будет ВЫКЛЮЧЕН. Например, различные параметры, установленные пользователем, конечные результаты различных типов обработки, программы обработки и данные, вновь полученные для добавления функций или тому подобное, содержатся в ЭСППЗУ 124.

С модулем 120 управления, выполненным таким образом, как показано на фиг.1, соединяют модуль 131 операций, внешний интерфейс 132, модуль 134 записи-считывания, и схему 136 часов в дополнение к различным модулям, предназначенным для реализации функции съемки изображения и функции воспроизведения снятого и записанного изображения, которые будут описаны ниже.

Модуль 131 операций имеет различные типы кнопок регулирования и функциональных кнопок, а также кнопок операций, таких как кнопка затвора. Модуль 131 операций принимает операцию, вводимую пользователем, и уведомляет модуль 120 управления об этом вводе. В такой конфигурации модуль 120 управления может управлять соответствующими модулями в соответствии с операцией, введенной пользователем, которая была принята через модуль 131 операций, и выполнять обработку в соответствии с введенной операцией.

Внешний интерфейс 132 представляет собой, например, цифровой интерфейс, соответствующий заданной спецификации, такой как USB (УПШ, универсальная последовательная шина) или IЕЕЕ (ИИЭР, Институт инженеров по электротехнике и радиоэлектронике) 1394.

Таким образом, внешний интерфейс 132 выполнен с возможностью преобразования и приема данных из внешнего устройства, подключенного к разъему 133 входа и выхода, в данных в формате, обрабатываемом его собственным устройством, и преобразует и выводит данные, переданные из его собственного устройства, в данные в заданном формате.

Модуль 134 записи/считывания записывает данные на носитель 135 записи его собственного устройства в соответствии с управлением модулем 120 управления и считывает данные, записанные на носителе 135 записи.

В устройстве 100 съемки изображения носитель 135 записи выполнен с возможностью его установки с возможностью отсоединения в устройстве 100 съемки изображения. Например, носитель 135 записи представляет собой съемное запоминающее устройство, так называемое устройство типа карты памяти, в котором используется полупроводниковое запоминающее устройство, и емкость сохранения составляет несколько гигабайт или больше.

Следует отметить, что кроме съемного запоминающего устройства типа карты памяти в качестве носителя 135 записи, например, также может использоваться конфигурация, в которой используется встроенный носитель записи, такой как встроенное запоминающее устройство типа флэш или небольшой жесткий диск.

Кроме того, в качестве носителя 135 записи также можно принять конфигурацию с использованием другого носителя записи съемного типа, такого как оптический диск, такой как DVD (ЦУД, цифровой универсальный диск) или CD (КД, компакт-диск), с малыми размерами.

В схеме 136 часов предусмотрена функция календаря. При этом возможно представлять текущий год, месяц и дату, текущий день недели и текущее время, а также возможно реализовать функцию счетчика времени для измерения заданного интервала времени.

С такой функцией схемы 136 часов становится возможным добавлять информацию, относящуюся к дню съемки изображения, такую как дата и время съемки изображения, и день недели съемки изображения, в данные снятого изображения. Кроме того, используя функцию 136 схемы часов, также может быть реализована функция съемки изображения с использованием собственного таймера, с помощью которой выполняется автоматический спуск затвора после того, как пройдет определенный период времени после заданной операции.

Затем в устройстве 100 съемки изображения, показанном на фиг.1, модуль 101 объектива включает в себя, хотя это и не показано на чертеже, объектив съемки изображения (линзы объектива), устройство регулировки экспозиции, устройство регулировки фокуса, устройство затвора и т.п. Модуль 101 объектива представляет собой часть, предназначенную для съемки изображения объекта, который будет представлен на поверхности датчика элемента съемки изображения на более позднем этапе.

Элемент 102 съемки изображения состоит из датчика съемки изображения (элемент съемки изображения), такого как датчик изображения типа CCD (ПЗС, прибор с зарядовой связью) или CMOS (КМОП, комплементарный металлооксидный полупроводник). Элемент 102 съемки изображения снимает изображение, которое должно быть отображено на поверхности его собственного датчика через модуль 101 объектива как электрический сигнал (сигнал изображения).

В устройстве 100 съемки изображения, в элементе 102 съемки изображения предусмотрен фильтр одного цвета со структурой цвета, заранее определенной так, что формируется любой один из сигналов R (красного), G (зеленого) и В (синего) цвета для каждого пикселя.

Затем сигнал изображения, снятый через элемент 102 съемки изображения, передают в модуль 103 предварительной обработки на последующем этапе. Модуль 103 предварительной обработки включает в себя схему CDS (КДВ, коррелированной двойной выборки), схему AGC (АРУ, автоматической регулировки усиления), A/D (А/Ц, аналогово-цифровой) преобразователя и т.п. Модуль 103 предварительной обработки представляет собой часть, предназначенную для приема сигнала изображения элемента 102 съемки изображения в виде цифровых данных.

Сигнал изображения, снимаемый через модуль 103 предварительной обработки (данные изображения), подают в модуль 104 обработки изображения. Модуль 104 обработки изображения имеет, хотя это и не показано на чертеже, схему детектирования волны, схему баланса белого, схему устранения мозаики, схему преобразования разрешения и другие схемы коррекции изображения.

В модуле 104 обработки изображения, вначале получают, на основе данных изображения, полученных из схемы 103 предварительной обработки, параметры для регулировки экспозиции (количество света), параметры для регулировки фокуса (фокус), параметры для регулировки баланса белого и параметры обработки различной регулировки.

Среди параметров, сформированных в модуле 104 обработки изображения, параметры регулировки экспозиции (количества света) и параметры для регулировки фокуса (фокус) подают в модуль 120 управления. На основе параметров из модуля 104 обработки изображения модуль 120 управления управляет механизмом регулировки экспозиции и механизмом регулировки фокуса модуля 101 объектива таким образом, что становится возможным, соответственно, выполнять регулировки экспозиции и фокуса.

Затем, в модуле 104 обработки изображения, в отношении данных изображения, полученных из модуля 103 предварительной обработки, выполняют обработку согласования уровня черного и обработку регулирования баланса белого на основе параметров регулирования баланса белого, сформированных, как описано выше. Используя такую обработку регулирования, выполняют регулировку таким образом, что изображение, сформированное данными изображения из модуля 103 предварительной обработки, будет иметь соответствующий оттенок.

После этого, в модуле 104 обработки изображения, для данных изображения, отрегулированных так, что они имеют соответствующий оттенок, выполняют обработку устранения мозаики для генерирования данных RGB (данных трех первичных цветов) для каждого пикселя (одновременная обработка), обработку коррекции апертуры, гамма-обработку (гамма-коррекция) и т.п. Кроме того, в модуле 104 обработки изображения, из сформированных данных RGB выполняют обработку преобразования Y/C для формирования сигнала (Y) яркости и цветовых сигналов (Cb и Cr), обработку коррекции хроматической аберрации, обработку преобразования разрешения и т.п., для формирования сигнала Y яркости и сигналов Cb и Cr цветности.

Данные изображения, сформированные модулем 104 обработки изображения (сигнал Y яркости и сигналы Cb и Cr цветности), в это время передают в модуль 105 обработки отображения и преобразуют в сигнал изображения в формате, подаваемом в модуль 106 дисплея. Затем сигнал подают в модуль 106 дисплея.

При такой конфигурации на экране отображения модуля 106 дисплея отображают изображение объекта, снятого через модуль 101 объектива. В то время как пользователь проверяет изображение объекта, отображаемого на экране отображения модуля 106 дисплея, становится возможным снять целевое изображение объекта.

Одновременно сигнал Y яркости и сигналы Cb и Cr цветности, сформированные модулем 104 обработки изображения, также подают в модуль 109 обработки сжатия. Затем в момент времени, когда нажимают на кнопку затвора модуля 131 операций, модуль 109 обработки сжатия выполняет сжатие данных для данных изображения для изображения, отображаемого в этот момент времени на экране отображения модуля 106 дисплея, и подает эти данные в модуль 120 управления.

Следует отметить, что модуль 109 обработки сжатия выполняет обработку сжатия данных в соответствии с ранее определенной системой сжатия данных. В качестве системы сжатия данных, в случае неподвижного изображения, используют систему JPEC (Объединенный комитет экспертов по машинной обработке фотоизображений) или тому подобное, и в случае движущегося изображения, используют систему MPEG (Экспертная группа по вопросам движущегося изображения). Система, конечно, не ограничена описанным выше, и можно использовать различные системы сжатия данных.

Модуль 120 управления управляет модулем 134 записи/считывания для записи данных изображения подвергаемых сжатию данных, полученных из модуля 109 обработки сжатия, на носителе 135 записи. Таким образом, в устройстве 100 съемки изображения, можно снимать изображение объекта, и данные изображения, формирующие это изображение объекта, можно записывать на носитель 135 записи.

В устройстве 100 съемки изображения, хотя подробности будут описаны ниже, данные изображения, снятые и полученные описанным выше образом, могут быть сохранены на носителе 135 записи, и ими можно управлять во временной последовательности (в порядке даты съемки изображения) в модулях соответствующих папок.

Палки могут быть сформированы в соответствии с назначением, таким, как для каждого объекта и для каждого события. В устройстве 100 съемки изображения в соответствии с первым вариантом выполнения, например, папки формируют для каждого события, где съемку изображения выполняют, например, во время церемонии поступления в университет, во время спортивного фестиваля и по случаю празднования дня рождения. Конечно, данные снятого изображения впоследствии можно, например, перемещать в целевую палку.

Затем данные изображения, записанные на носителе 135 записи, могут быть считаны с помощью модуля 134 записи/считывания, которым управляют с помощью модуля 120 управления. Данные изображения, считываемые с носителя записи 135, подают через модуль 120 управления в модуль 110 обработки расширения.

Модуль 110 обработки расширения выполняет обработку расширения для данных изображения, переданных в него, в соответствии с системой сжатия данных, используемой для сжатия данных, и восстанавливает данные изображения до вида, в котором они были перед сжатием, для подачи в модуль 111 уменьшения/увеличения.

Модуль 111 уменьшения/увеличения представляет собой часть, предназначенную для разжижения или интерполяции данных изображения, полученных из модуля 110 обработки расширения, в соответствии с управлением модуля 120 управления, для уменьшения или увеличения изображения, сформированного с использованием соответствующих данных изображения.

Кроме того, в случае данных изображения, которые не подвергали ни уменьшению, ни увеличению, также возможно, чтобы модуль 111 уменьшения/увеличения не выполнял обработк
