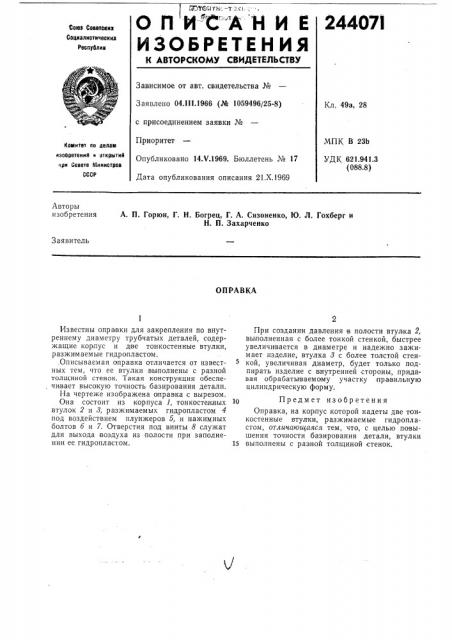

О П И С"А Н И Е 24407!

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04.I I I.1966 (№ 1059496/25-8) с присоединением заявки №

Приоритет

Опубликовано 14Х.1969. Бюллетень № 17

Дата опубликования описания 21.Х.1969

Кл. 49а, 28

МПК В 23b

УДК 621.941.3 (088.8) комитет по лелем кзаеретення к открытий ори Совете Ыиннстрое

СССР

Авторы изобретения

А. П. Горюн, Г. Н. Богрец, Г. А. Сизоненко, Ю. Л. Гохберг и

Н. П. Захарченко

Заявитель

ОПРАВКА

Известны оправки для закрепления по внутреннему диаметру трубчатых деталей, содержащие корпус и д|ве тонкостенные втулки, разжимаемые гидропластом. .Описываемая оправка отличается от известных тем, что ее втулки выполнены с разной толщиной стенок. Такая конструкция обеспечивает высокую точность базирования детали.

На чертеже изображена оправка с вырезом.

Она состоит из корпуса 1, тонкостенных втулок 2 и 8, разжимаемых гидропластом 4 под воздействием плунжеров б, и нажимных болтов б и 7. Отверстия под винты 8 служат для выхода воздуха из полости при заполнении ее гидропластом.

При создании давления в полости втулка 2, выполненная с более тонкой стенкой, быстрее увеличивается в диаметре и надежно зажимает изделие, втулка 3 с более толстой стенкой, увеличивая диаметр, будет только подпирать изделие с внутренней стороны, придавая обрабатываемому участку правильную цилиндрическую форму.

10 Предмет изобретения

Оправка, на корпус, которой надеты две тонкостенные втулки, разжимаемые гидропластом, отличающаяся тем, что, с целью повышения точности базирования детали, втулки

15 выполнены с раз ной толщиной стенок.

244071

Редактор Н. С. Коган

Заказ 2467/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова. 2

Составитель Л. Ярхо

Техред Т. П. Курилко

Корректоры: Л. КорогбД и М. Коробова
