Реферат

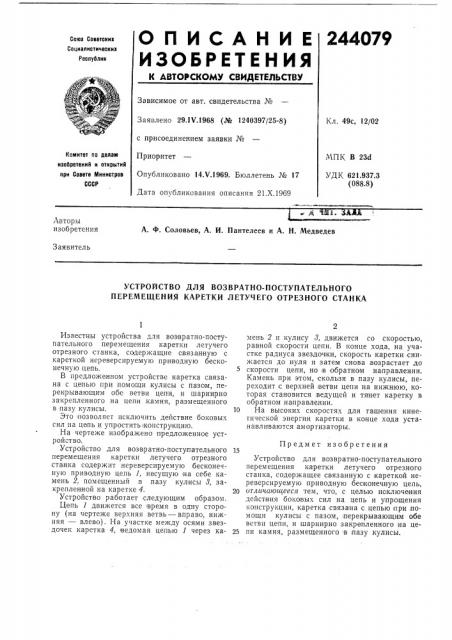

О П И С А Н И Е 244079

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

Социалистических

Реопублик

Зависимое от авт. свидетельства №

Кл. 49с, 12/02

Заявлено 29.1Ч.1968 (№ 1240397/25-8) с присоединением заявки №

Приоритет

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 21.Х.19б9

МПК В 23d

УДК 621.937.3 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Ф. Соловьев, А. И. Пантелеев и А. H. Медведев

Заявитель

УСТРОЙСТВО ДЛЯ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО

ПЕРЕМЕЩЕНИЯ КАРЕТКИ ЛЕТУЧЕГО ОТРЕЗНОГО СТАНКА

Предмет изобретения

Известны устройства для возвратно-поступательного перемещения каретки летучего отрезного станка, содержащие связанную с кареткой нереверсируемую приводную бесконечную цепь.

В предложенном устройстве каретка связана с цепью при помощи кулисы с пазом, перекрывающим обе ветви це пи, и шарнирно закрепленного на цепи камня, размещенного в пазу кулисы.

Это позволяет исключить действие боковых сил а цепь и упростить конструкцию.

На чертеже изображено предложенное устройство.

Устройство для возвратно-поступательного перемещения каретки летучего отрезного станка содержит нереверсируемую бесконечную приводную цепь 1, несущую на себе камень 2, помещенный в пазу кулисы 3, закрепленной на каретке 4.

Устройство работает следующим образом.

Цепь 1 движется все время в одну сторону (на чертеже верхняя ветвь — вправо, нижняя — влево). На участке между осями звездочек каретка 4, ведомая цепью 1 через камень 2 и кулису 8, движется со скоростью, равной скорости цепи. В конце хода, на участке радиуса звездочки, скорость каретки снижается до нуля и затем снова,возрастает до скорости цепи, но в обратном направлении.

Камень при этом, скользя в пазу кулисы, переходит с верхней .ветви цепи на нижнюю, которая становится ведущей и тянет каретку в обратном направлении.

1Р На высоких скоростях для гашения кинетической энергии каретки в конце хода устанавливаются амортизаторы.

Устройство для возвратно-поступательного перемещения каретки летучего отрезного станка, содержащее связанную с кареткой нереверсируемую приводную бесконечную цепь, 2р отличающееся тем, что, с целью иоключония дейст вил боковых сил на цепь и упрощения конструкции, каретка связана с цепью при помощи кулисы с пазом, перекрывающим обе ветви цепи, и шарнирно закрепленного на це25 пи камня, размещенного в,пазу .кулисы.

244079

Редактор В. Торопова

Заказ 2467/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель В. Макарова

Техред Т. П. Курилко

Корректоры: Л. Корогод и М. Коробова
