Припой для пайки углеродистых и легированных сталей

Припой для пайки углеродистых и легированных сталей

Иллюстрации

Показать все

Реферат

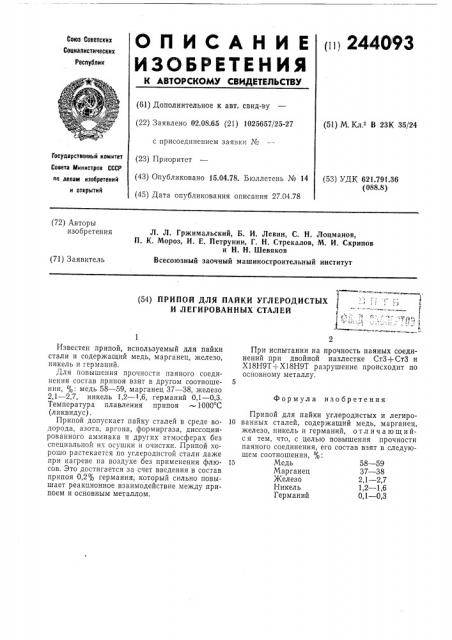

О П И С А Н И Е (и1244093

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.08.65 (21) 1025657/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.04.78. Б1оллетень № 14 (45) Дата опубликования описания 27.04.78 (51) M. Кл. В 23К 35/24

Государственный комитет

Совета Ниннстров СССР но лелем изобретений и открытий (53) УДК 621.791.36 (088.8) (72) Авторы изобретения

Л. Л. Гржимальский, Б. И. Левин, С. Н. Лоцманов, П. К. Мороз, И. E. Петрунин, Г. Н. Стрекалов, М. И. Скрипов и Н. Н. Шевяков

Всесоюзный заочный машиностроительный институт (71) Заявитель (54) ПРИПОЙ ДЛЯ ПАЙКИ УГЛЕРОДИСТЫХ

И ЛЕГИРОВАННЫХ СТАЛЕЙ

Формула изобретения

Известен припой, используемый для пайки стали и содержащий медь, марганец, железо, никель и германий, Для повышения прочности паяного соединения состав припоя взят в другом соотношении, %: медь 58 — 59, марганец 37 — 38, железо

2,1 — 2,7, никель 1,2 — 1,6, германий 0,1 — 0,3.

Температура плавления припоя 1000 С (л и к в иду с) .

Припой допускает пайку сталей в среде водорода, азота, аргона, формиргаза, диссоциированного аммиака и других атмосферах без специальной их осушки и очистки. Припой хорошо растекается по углеродистой стали даже при нагреве на воздухе без применения флюсов. Это достигается за счет введения в состав припоя 0,2% германия, который сильно повышает реакционное взаимодействие между припоем и основным металлом.

При испытании на прочность паяных соединений при двойной нахлестке Ст3+Ст3 и

Х18Н9Т+Х18Н9Т разрушение происходит по основному металлу, 5

Припой для пайки углеродистых и легиро10 ванных сталей, содержащий медь, марганец, железо, никель и германий, о т л и ч а ю щ и йся тем, что, с целью повышения прочности паяного соединения, его состав взят в следующем соотношении, %:

15 Медь 58 — 59

Марганец 37 — 38

Железо 2,1 — 2,7

Никель 1,2 — 1,6

Германий 0,1 — 0,3
