Реферат



244I04

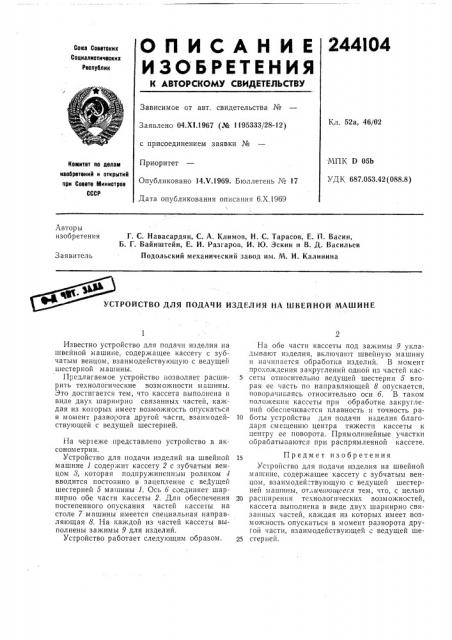

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Ссветоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Х1.1967 (№ 1195333/28-12) с присоединением заявки №

Приоритет

Опубликовано 14Х.1969. Бюллетень № 17

Дата опубликования описания 6.Х.1969

Кл. 52а, 46/02 МПК D 05b

УДК 687.053.42(088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. С. Навасардян, С. А, Климов. Н. С. Тарасов, Е. H. Васин, Б. Г. Вайнштейн, Е. И. Разгаров, И. 10. Зскин и В. Д. Васильев

Подольский механический завод им. М. И. Калинина

Заявитель

РОЙСТВО ДЛЯ ПОДАЧИ ИЗДЕЛИЯ HA ШВЕЙНОЙ МАШИНЕ

Известно устройство для подачи изделия на швейной машине, содержащее кассету с зубчатым венцом, взаимодействующую с ведущей шестерной машины.

Предлагаемое устройство позволяет расширить технологические возможности машины.

Это достигается тем, что кассета выполнена в виде двух шарнирно связанных частей, каждая из которых имеет возможность опускаться в момент разворота другой часгп, взаимодействующей с ведущей шестерней.

На чертеже представлено устройство в аксонометрии.

Устройство для подачи изделий на швейной машине 1 содержит кассету 2 с зубчатым венцом 8, которая подпружиненным роликом вводится HocToriHHQ в зацепление с ведущей шестерней 5 машины 1. Ось 6 соединяет шарнирно обе часги кассеты 2. Для обеспечения постепенного опускания частей кассеты на столе 7 машины имеется специальная направляющая 8. На каждой из частей кассеты выполнены зажимы 9 для изделий.

Устройство работает следующим образом.

На обе части кассеты под зажимы 9 укладывают изделия, включают швейную машину и начинается обработка изделий. В момент про..ождения закруглений одной пз частей кас5 сеты относительно ведущей шестерни 5 вгорая ее часть по направляющей 8 опускается, поворачиьаясь относительно оси 6. В таком положении кассеты при обработке закруглений обеспечивается плавность и точность ра10 боты устройства для подачи изделия благодаря смещению центра тяжести кассеты к центру ее поворота. Прямолинейные участки обрабатываются при распрямленной кассете, Предмет изобретения

Устройсгво для подачи изделия на швейной машине, содержащее кассету с зубчатым венцом, взаимодеиствующую с ведущей шестерней машины, огл,ичшощвеся тем, что, с целью

20 расширения технологических возможностей, кассета выполнена в виде двух шарнирно связанных частей, каждая из которых имеет возможность опускаться в момент разворота другой части, взаимодействующей с ведущей ше25 стер неи.

244104

Составитель А. Анастасиев

Редактор T. А. Рыбалова

Техред Л. Я. Левина 1(орректор Л. В. Юшина

Типография, пр. Сапунова, 2

Заказ 2499/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
