Транзитный обмен данными для управления помехами

Транзитный обмен данными для управления помехами

Иллюстрации

Показать все

Реферат

Притязание на приоритет согласно 35 U.S.C. §119

Для настоящей заявки на патент испрашивается приоритет на основании предварительной заявки на патент США № 60/896,843, поданной 23 марта 2007 года и озаглавленной "BACKHAUL-BASED INTER-CELL INTERFERENCE CONTROL METHODS AND SYSTEMS". Эта заявка в явном виде включена в настоящий документ в полном объеме путем ссылки.

Область техники, к которой относится изобретение

Настоящее описание относится в общем к беспроводной связи и более конкретно к управлению межсотовыми помехами через проводную сеть обратной связи в рамках системы беспроводной связи.

Уровень техники

Обычные технологии, используемые для передачи информации в рамках сети мобильной связи (к примеру, сотовой телефонной сети), включают в себя технологии на основе частотного, временного и кодового разделения. При использовании технологий на основе частотного разделения вызовы в общем разбиваются на основе частотного способа доступа, при котором соответствующие вызовы помещаются в отдельную частоту. При использовании технологий на основе временного разделения соответствующим вызовам назначается определенная часть времени в назначенной частоте. При использовании технологий на основе кодового разделения соответствующие вызовы соотносятся с уникальными кодами и кодируются с расширением спектра по доступным частотам. Соответствующие технологии позволяют выполнять множественный доступ посредством одного или более пользователей.

Более конкретно, технологии на основе частотного разделения обычно разделяют спектр на различные каналы посредством его разбиения на равномерные участки полосы пропускания, например, разделение полосы частот, выделяемой для беспроводной сотовой телефонной связи, может быть разбито на 30 каналов, каждый из которых может переносить голосовую связь или, при цифровых услугах, переносить цифровые данные. Каждый канал может быть назначен только одному пользователю за раз. Один в большинстве случаев используемый вариант - это метод ортогонального частотного разделения, который эффективно секционирует полную полосу пропускания системы на несколько ортогональных поддиапазонов частот. Эти поддиапазоны частот также называются тонами, несущими, поднесущими, элементами разрешения и частотными каналами. Каждый поддиапазон соотнесен с поднесущей, которая может быть модулирована с помощью данных. При методах на основе временного разделения полоса частот разбивается во времени на последовательные интервалы времени или кванты времени. Каждому пользователю канала предоставляется интервал времени для передачи и приема информации круговым способом. Например, в любой момент времени t пользователю предоставляется доступ к каналу на короткий интервал. Затем доступ переключается на другого пользователя, которому предоставляется короткий интервал времени для передачи и приема информации. Цикл «чередования» продолжается, и в конечном счете каждому пользователю предоставляется несколько интервалов передачи и приема.

Методы на основе кодового разделения обычно передают данные по определенному числу частот, доступных в любое время в диапазоне. В общем, данные оцифровываются и кодируются с расширением спектра по доступной полосе пропускания, при этом несколько пользователей могут накладываться в канале, и соответствующим пользователям может назначаться уникальный код последовательности. Пользователи могут передавать в одном широкополосном участке спектра, при этом сигнал каждого пользователя кодируется с расширением спектра по всей полосе пропускания посредством соответствующего уникального кода кодирования с расширением спектра. Этот метод может предусматривать совместное использование, при котором один или более пользователей могут одновременно передавать и принимать. Это совместное использование может быть осуществлено через цифровую модуляцию с расширением спектра, при которой поток битов пользователя кодируется и его спектр расширяется по очень широкому каналу псевдослучайным видом. Приемное устройство выполнено с возможностью распознавать соотнесенный уникальный код последовательности и отменять рандомизацию, чтобы собирать биты для конкретного пользователя когерентным способом.

Обычная сеть беспроводной связи (к примеру, использующая методы частотного, временного и кодового разделения) включает в себя одну или более базовых станций, которые предоставляют зону покрытия, например, соту или сектор, и один или более мобильных (к примеру, беспроводных) терминалов, которые позволяют передавать и принимать данные в зоне покрытия. Обычная базовая станция может одновременно передавать несколько потоков данных для услуг широковещательной, многоадресной и/или одноадресной передачи, при этом потоком данных является поток данных, который может представлять отдельный интерес для приема посредством мобильного терминала. Мобильный терминал в зоне покрытия, т.е. в соте или секторе, базовой станции, может быть заинтересован в приеме одного, нескольких или всех потоков данных, переносимых посредством составного потока. Аналогично, мобильный терминал может передавать данные в базовую станцию или другой мобильный терминал.

Связь между базовой станцией и мобильным терминалом или между мобильными терминалами может быть ухудшена вследствие изменений состояния канала или помех, вызванных посредством других терминалов, которые могут обмениваться данными в рамках этой же зоны покрытия или в другой соте или секторе. Как правило, варьирования качества канала, ассоциированные с изменениями в помехах, могут управляться посредством базовой станции через управление мощностью, адаптацию скорости передачи или конфигурацию переконфигурирования формата пакетов данных для одного или более терминалов доступа. Регулирование, в общем, базируется на приеме индикатора помех, который обычно принимается по радиоинтерфейсу. Такой механизм формирования отчетов увеличивает трафик обмена данными, ухудшая пропускную способность соты или сектора, с вытекающим ухудшением качества обслуживания. Кроме того, плохие характеристики канала, ассоциированные с необходимостью передавать индикатор помех, дополнительно способствуют ухудшению пропускной способности соты и могут приводить к неэффективному регулированию ресурсов. Следовательно, есть потребность в данной области техники в механизме(ах) управления помехами, который сохраняет пропускную соты или способность сектора при одновременном эффективном управлении помехами.

Раскрытие изобретения

Ниже представлено упрощенное раскрытие для обеспечения базового понимания некоторых аспектов раскрытых вариантов осуществления. Это раскрытие не является всесторонним обзором, и оно не предназначено ни для того, чтобы определять ключевые или важнейшие элементы, ни для того, чтобы ограничивать объем этих вариантов осуществления. Его цель состоит в том, чтобы представить некоторые идеи описанных вариантов осуществления в упрощенной форме в качестве вступления к более подробному описанию, которое представлено ниже.

Предусмотрены система(ы) и способ(ы) управления межсотовыми помехами в системе беспроводной связи. Базовая станция выполняет управление помехами путем передачи и приема сообщений индикатора нагрузки по линии обратной связи в другие соседние базовые станции, которые обслуживают мешающие мобильные станции. Формирование отчетов с индикаторами нагрузки осуществляется согласно политике формирования отчетов, которая основана на событиях и учитывает изменения показателей помех по доступным частотно-временным ресурсам. Связь с соседними базовыми станциями ограничена отслеживаемым набором помех, который может быть определен статически согласно характеристикам развертывания беспроводной сети, или набор может регулироваться динамически на основе набора сообщений об измерениях индикаторов качества канала DL (CQI) от набора терминалов доступа или набора принимаемых сигналов UL, или комбинации вышеозначенного. Политика формирования отчетов и набор помех могут быть автономно выполнены с возможностью оптимизировать трафик, а также управление помехами.

В одном аспекте настоящее описание раскрывает способ управления помехами в беспроводной системе, при этом способ содержит этапы, на которых: формируют первый показатель помех восходящей линии связи (UL); формируют индикатор нагрузки согласно политике формирования отчетов; передают набор индикаторов нагрузки через проводную линию обратной связи; принимают набор индикаторов нагрузки через проводную линию обратной связи; и повторно диспетчеризуют набор ресурсов связи согласно принимаемым индикаторам нагрузки, чтобы уменьшить второй показатель помех UL.

В другом аспекте описано устройство, которое работает в беспроводной системе, при этом устройство содержит: процессор, выполненный с возможностью приема сигнала восходящей линии связи (UL); формирования показателя помех UL; формирования индикатора нагрузки согласно политике формирования отчетов; и передачи набора индикаторов нагрузки по линии обратной связи; и запоминающее устройство, соединенное с процессором.

В еще одном аспекте настоящее изобретение раскрывает устройство, которое работает в беспроводном окружении, при этом устройство содержит: средство для приема сигнала восходящей линии связи; средство для определения показателя помех UL; средство для формирования индикатора нагрузки согласно политике формирования отчетов; средство для передачи набора индикаторов нагрузки по линии обратной связи; средство для приема набора индикаторов нагрузки по линии обратной связи; и средство для повторной диспетчеризации набора ресурсов связи согласно принимаемым индикаторам нагрузки, чтобы уменьшить показатель помех UL.

В дополнительном аспекте настоящее описание раскрывает компьютерный программный продукт, содержащий машиночитаемый носитель, включающий в себя: код, побуждающий по меньшей мере один компьютер определять показатель помех восходящей линии связи; код, побуждающий по меньшей мере один компьютер формировать индикатор нагрузки согласно политике формирования отчетов; код, побуждающий по меньшей мере один компьютер передавать набор индикаторов нагрузки по линии обратной связи; код, побуждающий по меньшей мере один компьютер принимать набор индикаторов нагрузки по линии обратной связи; и код, побуждающий по меньшей мере один компьютер диспетчеризовать набор ресурсов связи согласно принимаемым индикаторам нагрузки, чтобы уменьшить показатель помех UL.

Для осуществления упомянутого выше и связанных аспектов один или более вариантов осуществления содержат признаки, в дальнейшем полностью описанные и в частности указанные в формуле изобретения. Нижеследующее описание и сопровождающие чертежи излагают в деталях определенные иллюстративные аспекты и указывают лишь несколько различных способов, которыми могут быть использованы принципы вариантов осуществления. Другие преимущества и новые признаки должны стать очевидными из нижеследующего описания, если рассматривать его вместе с чертежами, и подразумевается, что раскрытые варианты осуществления включают в себя все эти аспекты и их эквиваленты.

Краткое описание чертежей

Фиг.1 иллюстрирует систему беспроводной связи с множественным доступом в соответствии с различными аспектами, изложенными в настоящем документе.

Фиг.2A и 2B иллюстрируют блок-схемы примерных систем, которые обеспечивают управление межсотовыми помехами согласно аспектам, описанным в настоящем описании.

Фиг.3 иллюстрирует примеры наборов межсотовых помех в соответствии с аспектами, описанными в настоящем документе.

Фиг.4 иллюстрирует динамическую конфигурацию примерного набора помех согласно аспектам, изложенным в настоящем описании.

Фиг.5 иллюстрирует примерные наборы помех, по меньшей мере частично основанные на конфигурации поддиапазонов частот для системы беспроводной связи.

Фиг.6 - блок-схема примерного варианта осуществления системы передающего устройства и системы приемного устройства в режиме MIMO, которые могут использовать аспекты, описанные в настоящем описании.

Фиг.7 - блок-схема, которая иллюстрирует примерную MU-MIMO.

Фиг.8A и 8B представляют блок-схемы последовательности операций примерных способов управления межсотовыми помехами в соответствии с аспектами, раскрытыми в настоящем документе.

Фиг.9 представляет блок-схему последовательности операций примерного способа установления набора помех согласно аспектам, изложенным в настоящем документе.

Фиг.10 представляет блок-схему последовательности операций примерного способа установления политики, которая предписывает политику для сообщения индикатора межсотовых помех.

Фиг.11 иллюстрирует блок-схему системы 1100, которая обеспечивает возможность управления межсотовыми помехами согласно аспектам, описанным в настоящем описании.

Осуществление изобретения

Ниже описаны различные варианты осуществления со ссылками на чертежи, на которых одинаковые номера ссылок обозначают одинаковые элементы. В нижеследующем описании в целях пояснения многие конкретные детали объяснены для того, чтобы обеспечить полное понимание одного или более вариантов осуществления. Тем не менее, может быть очевидным, что эти варианты осуществления могут применяться на практике без данных конкретных деталей. В других случаях распространенные структуры и устройства показаны в форме блок-схем для того, чтобы упростить описание одного или более вариантов осуществления.

В контексте настоящей заявки термины «компонент», «модуль», «система» и т.п. обозначают связанный с компьютером объект, либо аппаратные средства, программно-аппаратные средства, сочетание аппаратных средств и программного обеспечения, программное обеспечение, либо программное обеспечение в ходе исполнения. Например, компонент может быть, не ограничиваясь, процессом, запущенным на процессоре, процессором, объектом, исполняемым файлом, потоком исполнения, программой и/или компьютером. В качестве иллюстрации компонентом может быть и приложение, запущенное на вычислительном устройстве, и вычислительное устройство. Один или более компонентов могут постоянно находиться внутри процесса и/или потока исполнения, и компонент может быть локализован на компьютере и/или распределен между двумя и более компьютерами. Кроме того, эти компоненты могут выполняться с различных машиночитаемых носителей, сохраняющих различные структуры данных. Компоненты могут обмениваться данными посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или более пакетов данных (к примеру, данных из одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе и/или по сети, например, по Интернету, с другими системами посредством сигнала).

Кроме того, термин «или» подразумевает включающее «или» вместо исключающего «или». Т.е. если не указано иное или не очевидно из контекста, то подразумевается, что «X использует A или B» означает любую из естественных включающих перестановок. Т.е. если X использует A; X использует B; или X использует и A, и B, то «X использует A или B» удовлетворяется в любом из вышеуказанных случаев. Помимо этого, артикли «a» и «an» в контексте настоящей заявки и прилагаемой формулы изобретения в общем должны истолковываться как «один или более», если не указано иное или из контекста не очевидно, что имеется в виду форма единственного числа.

Различные варианты осуществления описаны в данном документе в отношении беспроводного терминала. Понятие «Беспроводной терминал» относится к устройству, обеспечивающему возможности передачи речи и/или данных пользователю. Беспроводной терминал может быть подключен к вычислительному устройству, такому как портативный компьютер или настольный компьютер либо может быть автономным устройством, таким как карманный персональный компьютер (PDA). Беспроводной терминал можно также называть системой, абонентским устройством, абонентской станцией, мобильной станцией, мобильным терминалом, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом, пользовательским устройством или пользовательским оборудованием. Беспроводным терминалом может быть абонентская станция, беспроводное устройство, сотовый телефон, PCS-телефон, беспроводной телефон, телефон по протоколу инициирования сеанса (SIP), станция беспроводного абонентского доступа (WLL), персональный цифровой помощник (PDA), карманное устройство с поддержкой беспроводных соединений или другое обрабатывающее устройство, подключенное к беспроводному модему.

Понятие «базовая станция» может относиться к устройству в сети доступа, которое обменивается данными по радиоинтерфейсу посредством одного или более секторов с терминалами доступа, и с другими базовыми станциями по сети обратной связи. Базовая станция может выступать в качестве маршрутизатора между беспроводным терминалом и остальной частью сети доступа, которая может включать в себя IP-сеть, посредством преобразования принимаемых кадров радиоинтерфейса в IP-пакеты. Базовая станция также координирует управление атрибутами для радиоинтерфейса. Помимо этого, различные варианты осуществления описаны в данном документе в связи с базовой станцией. Базовая станция может быть использована для обмена данными с мобильным устройством(ами) и также может упоминаться как точка доступа, узел B, усовершенствованный узел B (eNodeB) или с помощью какого-либо другого термина.

Как показано на чертежах, фиг.1 - это иллюстрация системы 100 беспроводной связи с множественным доступом в соответствии с различными аспектами. В одном примере система 100 беспроводной связи с множественным доступом включает в себя несколько базовых станций 110 и несколько терминалов 120. Дополнительно, одна или более базовых станций 110 могут обмениваться данными с одним или более терминалов 120. В качестве неограничивающего примера, базовая станция 110 может быть точкой доступа, узлом B и/или другим соответствующим сетевым объектом. Каждая базовая станция 110 предоставляет покрытие связи для конкретной географической зоны 102а-с. При использовании в данном документе и, в общем, в данной области техники, термин "сота" может означать базовую станцию 110 и/или ее зону 102 покрытия в зависимости от контекста, в котором используется этот термин.

Чтобы повысить пропускную способность системы, зона 102a, 102b или 102c покрытия, соответствующая базовой станции 110, может быть секционирована на несколько меньших зон (к примеру, зоны 104a, 104b и 104c). Каждая из меньших зон 104a, 104b и 104c может обслуживаться посредством соответствующей базовой приемопередающей подсистемы (BTS, не показана). При использовании в данном документе и, в общем, в данной области техники, термин "сектор" может упоминаться как BTS и/или его зона покрытия в зависимости от контекста, в котором используется термин. В одном примере секторы 104a, 104b, 104c в соте 102a, 102b, 102c могут формироваться посредством групп антенн (не показаны) в базовой станции 110, при этом каждая группа антенн отвечает за обмен данными с терминалами 120 в части соты 102a, 102b, или 102c. Например, обслуживающая сота 102a базовой станции 110 может иметь первую группу антенн, соответствующую сектору 104a, вторую группу антенн, соответствующую сектору 104b, и третью группу антенн, соответствующую сектору 104c. Тем не менее, следует принимать во внимание то, что различные аспекты, раскрытые в данном документе, могут использоваться в системе, имеющей секторизованные и/или несекторизованные соты. Дополнительно, следует принимать во внимание то, что все подходящие сети беспроводной связи, имеющие любое число секторизованных и/или несекторизованных сот, имеют намерение находиться в пределах объема прилагаемой формулы изобретения. Для простоты термин "базовая станция" при использовании в данном документе может упоминаться как станция, которая обслуживает сектор, так и станция, которая обслуживает соту. Следует принимать во внимание, что, при использовании в данном документе, сектор нисходящей линии связи в сценарии с разъединенной линией - это соседний сектор. Хотя последующее описание, в общем, относится к системе, в которой каждый терминал обменивается данными с одной обслуживающей точкой доступа для простоты, следует принимать во внимание, что терминалы могут обмениваться данными с любым числом обслуживающих точек доступа.

В соответствии с одним аспектом терминалы 120 могут быть рассредоточены по всей системе 100. Каждый терминал 120 может быть стационарным или мобильным. В качестве неограничивающего примера терминал 120 может быть терминалом доступа (AT), мобильной станцией, пользовательским оборудованием, абонентской станцией и/или другим соответствующим сетевым объектом. Терминалом может быть беспроводное устройство, сотовый телефон, персональный цифровой помощник (PDA), беспроводной модем, переносное устройство и другое подходящее устройство. Дополнительно, терминал 120 может обмениваться данными с любым числом базовых станций 110, либо ни с одной из базовых станций 110 в любой данный момент.

В другом примере система 100 может использовать централизованную архитектуру посредством использования системного контроллера 130, который может быть соединен с одной или более базовых станций 110 и предоставлять координацию и управление для базовых станций 110. В соответствии с альтернативными аспектами системный контроллер 130 может быть одним сетевым объектом или совокупностью сетевых объектов. Дополнительно, система 100 может использовать распределенную архитектуру, чтобы давать возможность базовым станциям 110 обмениваться данными друг с другом по мере необходимости. Обратная связь 135 по сети может обеспечивать обмен данными типа точка-точка между базовыми станциями, использующими такую распределенную архитектуру. В одном примере системный контроллер 130 дополнительно может содержать одно или более подключений к нескольким сетям. Эти сети могут включать в себя Интернет, другие сети с коммутацией пакетов и/или сети передачи речи с коммутацией каналов, которые могут предоставлять информацию в и/или из терминалов 120, поддерживающих связь с одной или более базовых станций 110 в системе 100. В другом примере системный контроллер 130 может включать в себя или быть соединен с планировщиком (не показан), который может планировать передачи в и/или из терминалов 120. Альтернативно, диспетчер может постоянно размещаться в каждой отдельной соте 102, каждом секторе 104 или в комбинации вышеозначенного.

В одном примере система 100 может использовать одну или более схем множественного доступа, такие как CDMA, TDMA, FDMA, OFDMA, FDMA с одной несущей (SC-FDMA) и/или другие подходящие схемы множественного доступа. TDMA использует мультиплексирование с временным разделением (TDM), при котором передачи для различных терминалов ортогонализированы посредством передачи в различные временные интервалы. FDMA использует мультиплексирование с частотным разделением (FDM), при котором передачи для различных терминалов 120 ортогонализированы посредством передачи в различных частотных поднесущих. В одном примере TDMA- и FDMA-системы также могут использовать мультиплексирование с кодовым разделением (CDM), при котором передачи для нескольких терминалов могут быть ортогонализированы с помощью различных ортогональных кодов (к примеру, кодов Уолша) даже при том, что они отправляются в одном интервале времени или частотной поднесущей. OFDMA использует мультиплексирование с ортогональным частотным разделением (OFDM), а SC-FDMA использует мультиплексирование с частотным разделением с одной несущей (SC-FDM). OFDM и SC-FDM могут секционировать полосу пропускания системы на несколько ортогональных поднесущих (к примеру, тоны, элементы разрешения и т.д.), каждая из которых может модулироваться с помощью данных. В общем, символы модуляции отправляются в частотной области при OFDM и во временной области при SC-FDM. Дополнительно и/или альтернативно, полоса пропускания системы может быть разделена на одну или более частотных несущих, каждая из которых может содержать одну или более поднесущих. Система 100 также может использовать комбинацию схем множественного доступа, таких как OFDMA и CDMA. Хотя методы управления мощностью, представленные в настоящем документе, описаны в общем для OFDMA-системы, следует принимать во внимание, что методы, описанные в настоящем документе, аналогично могут быть применены к любой системе беспроводной связи.

В другом примере базовые станции 110 и терминалы 120 в системе 100 могут обмениваться данными с помощью одного более каналов передачи данных и служебными сигналами с помощью одного или более каналов управления. Каналы передачи данных, используемые посредством системы 100, могут быть назначены активным терминалам 120 так, что каждый канал передачи данных используется только одним терминалом в любой данный момент времени. Альтернативно, каналы передачи данных могут быть назначены нескольким терминалам 120, которые могут быть наложены или ортогонально запланированы на канале передачи данных. Чтобы сэкономить системные ресурсы, каналы управления, используемые посредством системы 100, также могут быть совместно использованы среди нескольких терминалов 120 с помощью, например, мультиплексирования с кодовым разделением каналов. В одном примере каналы передачи данных, ортогонально мультиплексированные только по частоте и времени (к примеру, каналы передачи данных, не мультиплексированные с помощью CDM), могут быть менее подвержены потере в ортогональности, обусловленной характеристиками каналов и недостатками приемного устройства, чем соответствующие каналы управления.

Фиг.2A и 2B иллюстрируют блок-схемы двух примерных систем, которые обеспечивают управление межсотовыми помехами через обмен данными по сети обратной связи согласно аспектам, описанным в настоящем описании.

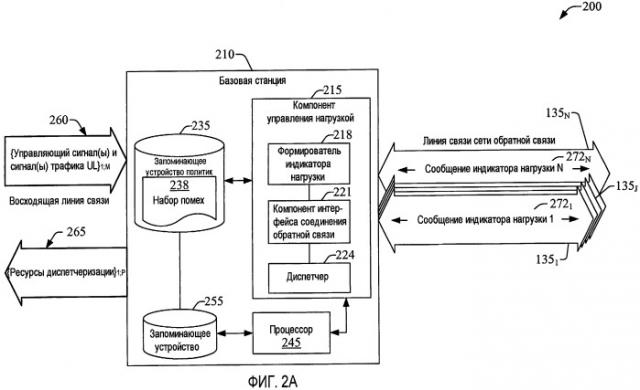

Фиг.2A является блок-схемой 200 примерной системы, которая обеспечивает управление межсотовыми помехами. В системе 200, базовая станция 210 включает в себя компонент 215 управления нагрузкой и запоминающее устройство 235 политик. Компонент 215 управления нагрузкой включает в себя компонент 218 формирователя индикаторов нагрузки (или формирователь 218 индикаторов нагрузки, как указано на фиг.2A и других чертежах и частях настоящего описания для простоты), который позволяет определять показатель помех в наборе соседних секторов или сот (не показаны), называемый в данном документе «набором помех». Чтобы определять показатель производительности, набор сигналов трафика и управления 1-M восходящей линии связи (UL) 260 исходит из M (положительное целое число) мобильных станций, работающих в соседних сотах. Следует принимать во внимание, что M терминалов доступа (к примеру, терминалов 120) и "набор помех" соседних базовых станций могут быть несовместными в том, что, по меньшей мере, часть терминалов доступа не обслуживается посредством базовой станции в наборе помех. Следует принимать во внимание, что M мобильных станций соответствуют тем терминалам, которые могут обнаруживать базовую станцию 210 и устанавливать обмен данными трафика или управляющими данными с ней.

Идентификатор или индикатор текущего набора помех обычно доступен в запоминающем устройстве 238 политик. В аспекте, набор 238 помех может быть определен статически, согласно признакам развертывания. Определение набора 238 помех, в общем, проводится поставщиком услуг, который управляет базовой станцией. Следует отметить, что определение помех также может быть приспособлено, по меньшей мере, частично на основе величины показателей производительности, ассоциированных с принимаемыми сигналами UL.

В аспекте, показатель помех может быть средним отношением помех к тепловому шуму (IOT), отношением мощности сигнала несущей к помехам (C/I), отношением "сигнал-шум" (SNR) или отношением "сигнал-к-помехам-и-шуму" (SINR). Дополнительный или альтернативный показатель помех - это показатель отношения помех к тепловому шуму, который отражает уровень помех, присутствующих в соте, относительно фонового теплового шума. Следует отметить, что в случае канала восходящей линии связи, вышеприведенные показатели помех могут быть измерены через управляющие сигналы UL и сигналы трафика UL (сигналы 260), принимаемые в базовой станции (к примеру, в базовой станции 210). Следует принимать во внимание, что формирователь 218 индикаторов нагрузки может определять показатель помех по различным частотно-временным ресурсам. Средний показатель помех может быть определен по различным поддиапазонам частот и поднесущим, а также ресурсам времени, таким как радиокадры, субкадры, кванты времени и суперкадры. Уровень детализации относительно частотно-временных ресурсов измерений помех и вытекающих средних помех может быть обусловлен(a) внутренними факторами, такими как временное и частотное разрешение приборов/электронного оборудования, используемого для того, чтобы измерять помехи, или (b) внешними факторами, к примеру, динамическим повторным назначением или повторным планированием частотных ресурсов, таким как повторное назначение рабочей полосы пропускания в беспроводной системе, которая поддерживает гибкую полосу пропускания, к примеру, LTE или UMB; переконфигурирование повторного использования частот и так далее. Кроме того, формирователь 218 индикаторов нагрузки может формировать сообщения индикатора нагрузки, ассоциированные с различными уровнями детализации частотно-временных ресурсов, используемых для того, чтобы формировать индикаторы нагрузки.

Сформированный показатель помех может использоваться для того, чтобы определять то, должно ли быть сформировано сообщение индикатора нагрузки. Это определение может выполняться через показатель отклика, который может оценивать относительные изменения показателя помех относительно ранее определенных показателей помех. Такой отклик является дифференциальным откликом, который может обеспечивать то, что значимые изменения в межсотовых помехах указываются для соседних базовых станций. Помимо этого, показатель отклика может быть определен согласно сравнению текущего показателя помех или показателя производительности, или индикатора качества канала (CQI) и порогового значения. В общем, показатель отклика предписывается посредством политики, определенной поставщиком услуг, которая может быть сохранена в запоминающем устройстве политик. Когда показатель отклика, ассоциированный с измеренным показателем межсотовых помех, предоставляет, согласно политике формирования отчетов, формирование сообщения индикатора нагрузки, компонент 215 управления индикатором нагрузки передает набор сообщений 272₁-272_N индикатора нагрузки в N соседних базовых станций или сот через компонент 221 интерфейса соединения обратной связи, который обеспечивает доставку набора сообщений индикатора нагрузки через линии 135₁-135_N связи сети обратной связи, ассоциированные с N соседних базовых станций (не показаны).

Сообщения индикатора нагрузки могут содержать Q битов (Q - это положительное целое число), передаваемых в пакете данных. Помимо этого, в зависимости от уровня помех, для которого должен быть сформирован отчет, и частотно-временных ресурсов (к примеру, набора поддиапазонов частот, набора квантов времени, набора радиокадров и т.д.), ассоциированных с показателем, используемым для того, чтобы определять сообщение индикатора нагрузки, его формат может содержать практически любой формат, известный в данной области техники для передачи информации в сетях с коммутацией пакетов, к примеру, служба коротких сообщений; зашифрованные/незашифрованные cookie-файлы; и так далее. Сообщение индикатора нагрузки также может включать в себя временную метку, которая раскрывает случай, при котором определен индикатор нагрузки (к примеру, 272_N).

Следует принимать во внимание, что базовая станция 210 также может принимать набор индикаторов нагрузки от базовых станций, для которых BS 210 является соседней сотой. В аспекте когда базовая станция, к примеру BS 210, принимает обратную связь, переносящий индикатор нагрузки, компонент 224 планировщика (или планировщик 224 для простоты), который может постоянно размещаться в компоненте 215 управления нагрузкой, планирует ресурсы связи (к примеру, 265) для набора из P мобильных станций, обслуживаемых посредством базовой станции, к примеру, 210, которая принимает индикатор нагрузки. Последнее обеспечивает управление межсотовыми помехами с помощью обратной связи, поскольку повторно запланированные ресурсы 265 могут включать в себя уменьшенные спектральные плотности мощности (PSD; через снижение выделенной мощности или посредством увеличения назначенного набора поднесущих для конкретного мобильного устройства, которое повторно диспетчеризуется), адаптированные форматы пакетов данных, совместимые с меньшим PSD, и так далее. Диспетчеризованные ресурсы связи могут быть оценены через показатель помех UL, ассоциированный с набором из P мобильных станций, обслуживаемых посредством базовой станции.

Преимущество проведения управления помехами согласно аспектам, раскрытым выше, включает в себя сохранение пропускной способности или загрузки соты, поскольку ресурсы связи, для того чтобы передавать индикаторы нагрузки, не используются для этой цели. Помимо этого, посредством использования обратной связи базовая станция и, в конечном счете, поставщик услуг имеет гибкость в том, чтобы управлять межсотовыми помехами, исходящими практически из произвольного набора базовых станций.

Следует отметить, что процессор 245 выполнен с возможностью выполнять, по меньшей мере, часть функциональных действий, к примеру вычисления, объявления, назначения, решения и практически любую другую функциональную операцию, необходимую для того, чтобы реализовывать функциональность практически любого компонента в базовой станции 210. Запоминающее устройство 255 может сохранять соответствующие структуры данных, инструкции кода, алгоритмы и т.п., которые могут использоваться посредством процессора 245 при предоставлении базовой станции 210 ее функциональности.

Фиг.2B является блок-схемой примерной системы, которая обеспечивает управление помехами по сети обратной связи. В аспекте система 300 обеспечивает адаптивное определение наборов помех, а также адаптивные основанные на триггере политики формирования отчетов, которые могут быть использованы для того, чтобы оптимизировать трафик в линии 135₁-135_N обратной связи, а также поддерживать практически оптимальную пропускную способность или загрузку соты. В системе 300, базовая станция 310 может принимать набор из M зондирующих опорных сигналов UL (SRS) 360, который может быть последовательностью, передаваемой при узкополосной или широкополосной передаче. Такие SRS обеспечивают определение показателя помех практически таким же образом, как пояснено выше, через компонент 215 управления нагрузкой. Помимо этого, показатели помех могут быть оценены через широкополосный или узкополосный индикатор интенсивности SRS (RSSI), который обычно передает эффект от воздействия помех, указывая интенсивность сигнала относительно среднего фонового шума, к примеру, E_S/I₀, при этом измеренный фоновый шум включает в себя внутрисотовые и межсотовые помехи; широкополосный или узкополосный SRS по тепловым помехам (RSOT), обычно передаваемый как E_S/N₀. Следует принимать во внимание, что дополнительный показатель помех включает в себя отношение помех к тепловому шуму, которое может быть измерено или определено из измерений RSSI и RSOT. Следует принимать во внимание, что как пояснено выше, эти измерения отношения помех к тепловому шуму также могут быть выполнены с использованием сигналов трафика UL и управляющих сигналов UL (к примеру, сигналов 260).

Кроме того, зондирующие опорные сигналы 360 могут переносить индикатор рабочих данных (к примеру, K-битовое слово, где K - это положительное целое число), который указывает базовую станцию, которая обслуживает абонент
