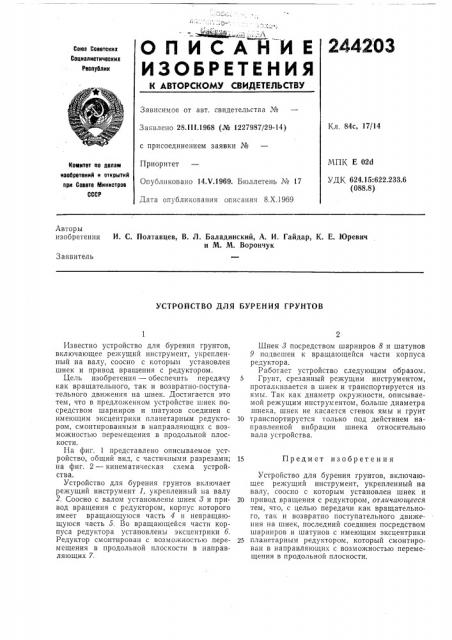

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

244203

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 28.III.1968 (№ 1227987/29-14) с присоединением заявки №

Приоритет

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 8.Х.1969

Кл. 84с, 17/14

МПК Е 024

УДК 624.15:622.233.6 (088.8) Комитет по лелем изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. С. Полтавцев, В. Л. Баладииский, А. И. Гайдар, К. Е. Юревич и М. М. Ворончук

Заявитель

УСТРОЙСТВО ДЛЯ БУРЕНИЯ ГРУНТОВ

Известно устройство для бурения грунтов, включающее режущий инструмент, укрепленный на валу, соосно с которым установлен шнек и привод вращения с редуктором.

Цель изобретения — обеспечить передачу как вращательного, так и возвратно-поступательного движения на шнек. Достигается это тем, что в предложенном устройстве шнек посредством шарниров и шатунов соединен с имеющим эксцентрики планетарным редуктором, смонтированным в направляющих с возможностью перемещения в продольной плоскости.

На фиг. 1 представлено описываемое устройство, общий вид, с частичными разрезами; на фиг. 2 — кинематическая схема устройства.

Устройство для бурения грунтов включает режущий инструмент 1, укрепленный на валу

2. Соосно с валом установлены шнек 8 и привод вращения с редуктором, корпус которого имеет вращающуюся часть 4 и невращающуюся часть 5. Во вращающейся части корпуса редуктора установлены эксцентрики 6.

Редуктор смонтирован с возможностью перемещения в продольной плоскости в направляющих 7.

Шнек 3 посредством шарниров 8 и шатунов

9 подвешен к вращающейся части корпуса редуктора.

Работает устройство следующим образом.

5 Грунт, срезанный режущим инструментом, проталкивается в шнек и транспортируется из ямы. Так как диаметр окружности, описываемой режущим инструментом, больше диаметра шнека, шнек не касается стенок ямы и грунт

10 транспортируется только под действием направленной вибрации шнека относительно вала устройства.

15 Предмет изобретения

Устройство для бурения грунтов, включающее режущий инструмент, укрепленный на валу, соосно с которым установлен шнек и

20 привод вращения с редуктором, отличающееся тем, что, с целью передачи как вращательного, так и возвратно поступательного движения на шнек, последний соединен посредством шарниров и шатунов с имеющим эксцентрики

25 планетарным редуктором, который смонтирован в направляющих с возможностью перемещения в продольной плоскости, 244203
