Камнеуборочная машина-валкователь

Камнеуборочная машина-валкователь

Иллюстрации

Показать все

Реферат

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для вычесывания камней из пахотного слоя почвы и образования валка из вычесанных камней.

Известна камнеуборочная машина УКП-0,6, содержащая зубья, колеса, гидроцилиндры, бункер, гребенку, раму, прицепное устройство (см. учебник «Сельскохозяйственные машины» авт. А.Н.Карпенко, В.М.Халанский. - М.: Колос, 1983, с.443-444).

Камнеуборочная машина УКП-0,6 предназначена для вычесывания камней размером 12-65 см и массой 10-300 кг, находящихся на поверхности пашни или скрытых на глубине до 10 см, и сбора их в бункер. Обычно в старопахотном слое почвы камни располагаются на глубине до 30 см, а данная машина не способна вычесывать камни на такой глубине.

Техническим результатом изобретения является упрощение конструкции машины, повышение качества работы и применение ее для вычесывания камней из пахотного слоя почвы глубиной до 30 см.

Технический результат достигается путем применения в конструкции машины универсального зуба, имеющего два профиля: заостренный и тупой, при этом заостренный профиль применяется для вычесывания камней из пахотного слоя почвы, а тупой профиль применяется для образования валка из вычесанных камней.

Указанный результат достигается тем, что в известной камнеуборочной машине-валкователе, содержащей треугольную раму, опорные колеса, гребенку и зубья, согласно изобретению вычесывающий зуб гребенки и валковательный зуб выполнены в виде универсального зуба, имеющего на концах разные профили - заостренный и тупой, при этом для обеспечения вычесывания камней установлены зубья с заостренным профилем, а для сбора камней в валок на бедрах рамы установлены зубья с тупым профилем.

Сущность изобретения поясняется чертежами.

На фиг.1 изображен общий вид камнеуборочной машины-валкователя, вид сверху.

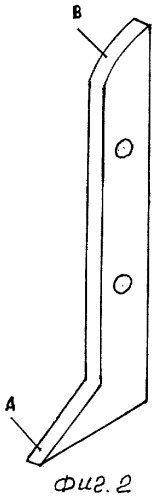

На фиг.2 изображен универсальный зуб в изометрической проекции.

На фиг.3 изображена часть гребенки для вычесывания камней из пахотного слоя почвы в изометрической проекции.

На фиг.4 изображена часть бедра треугольной рамы с зубьями для перемещения вычесанных камней в валок.

Камнеуборочная машина-валкователь предлагаемой конструкции (фиг.1) состоит из треугольной рамы 1, опорных колес 2, гребенки 3, универсальных зубьев 4.

Универсальный зуб (фиг.2) имеет на концах два профиля: острый (А) и тупой (В).

Гребенка (фиг.3) собрана из универсальных зубьев с острым профилем (вычесывающий зуб), между которыми устанавливаются распорные втулки 5.

На бедрах треугольной рамы (фиг.4) устанавливаются универсальные зубья с тупым профилем (валковательный зуб) по ходу движения машины.

Тупой профиль зуба способствует появлению вертикальной реакции почвы (Rп), что меньше заглубляет зуб в почву и зуб более активно сдвигает камни в валок.

Работа камнеуборочной машины-валкователя осуществляется следующим образом.

Зубья гребенки устанавливают на заданную глубину вычесывания камней (до 30 см), а зубья на бедрах треугольной рамы - на глубину 5-6 см. Зубья 4 и гребенки 3 вычесывают камни из пахотного слоя почвы на поверхность поля, а зубья с тупым профилем 4, установленные на бедрах треугольной рамы, перемещают и направляют вычесанные камни в валок.

Камнеуборочная машина-валкователь, содержащая треугольную раму, опорные колеса, гребенку и зубья, отличающаяся тем, что вычесывающий зуб гребенки и валковательный зуб выполнены в виде универсального зуба, имеющего на концах разные профили - заостренный и тупой, при этом для обеспечения вычесывания камней на гребенке установлены зубья с заостренным профилем, а для сбора камней в валок на бедрах рамы установлены зубья с тупым профилем.
