Реферат

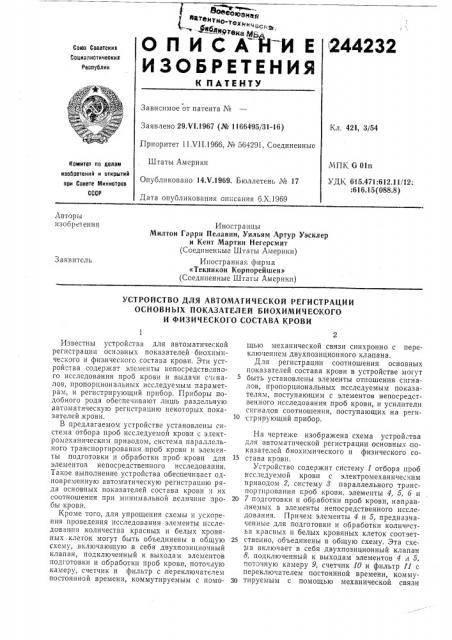

В си союзная т@нтно-, И Сi"Й 244232

О П И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимое от патента №

Заявлено 29.VI.1967 (№ 1166495/31-16)

Приоритет 11 VII.1966, ¹ 564291, Соединенные

Шгаты Америки

Опубликовано 14Х.1969. Бюллетень ¹ 17

Дата опубликования описания о.Х.1969

Кл. 421, 3/54

МПК 6 01п

УДК 615.471:612.11/12:

:616.15(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы

I!30оpе1 ения

Иностранцы

Милтон Гарри Пелавин, Уильям Артур Уэсклер и Кент Мартин Негерсмит (Соединенные Штаты Америки) Иностранная фирма

«Текникон Корпорейшен» (Соединенные Штаты Америки) Заявитель

УСТРОИСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РЕГИСТРАЦИИ

ОСНОВНЫХ ПОКАЗАТЕЛЕЙ БИОХИМИЧЕСКОГО

И ФИЗИЧЕСКОГО СОСТАВА КРОВИ

Известны устройства для автоматической регистрации основных показателей биохимического и физического состава крови. Эти устройства содержат элементы непосредственного исследования проб крови и выдачи сигналов, пропорциональных исследуемым параметрам, и регистрирующий прибор, Приборы подобного рода обеспечивают лишь раздельную автоматическую регистрацию некоторых показателей крови.

В цредлагаемом устройстве установлены система отбора проб исследуемой крови с электромеханическим приводом, система параллельного транспортирования спроб крови и элементы подготовки и обработки проб крови для элементов непосредственного исследовачия.

Такое выполнение устройства обеспечивает одновременную автоматическую регистрацию ряда основных показателей состава крови и их соотношения при минимальной величине пробы крови.

Кроме того, для упрощения схемы и ускорения проведения исследования элементы исследования количества красных и белых кровяных клеток могут быть объединены в общую схему, включающую в себя двухпозициочный клапан, подключенный к выходам элементов подготовки и обработки проб крови, поточную камеру, счетчик и фильтр с переключателем постоянной времени, коммутируемым с помощью механической связи синхронно с переключением двухпозиционного клапана.

Для регистрации соотношения основных показателей состава крови в устройстве могут быть установлены элементы отношения сигналов, пропорциональных исследуемым показателям, поступающим с элементов непосредственного исследования проб крови, и усилители

cl!I Hàë0â соотношения, поступающих на регистрирующий прибор.

На чертеже изображена схема устройства для автоматической регистрации основных показателей биохимического и физического со15 става крови.

Устройство содержит систему 1 отбора проб исследуемой крови с электромеханическим приводом 2, систему 8 параллельного транспортирования проб крови, элементы 4, 5, б и

20 7 подготовки и обработки проб крови, направляемых в элементы непосредственного исследования. Причем элементы 4 и 5, предназначенные для подготовки и обработки количества красных и белых кровяных клеток соответ25 ственно, объединены в общую схему. Эта схе",ма включает в себя двухпозиционный клапан

8, подключенный к выходам элементов 4 л 5, поточную камеру 9, счетчик 10 и фильтр 11 с переключателем постоянной времени, коммузп тируемым с помощью механической связи

244232

Составитель Н. Б. Эскин

Корректоры: Л. Корогод и А. Николаева

Текред Л. Я. Левина

Редактор В. H. Торопова

Заказ 2452/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобрстепий и открытий при Ссвете Министров СССР

Москва, 11енгр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 (пунктирная линия) синхронно с переключением двухпозиционного клапана 8.

Для регистрации соотношения основных показателей состава .крови предусмотрены элементы 12, И и 14 отношения сигналов, пропорциональных исследуемым .показателям, поступающим с фильтра 11 и с элементов 15 и

1б непосредственного исследования проб крови, и усилители 17, 18» 19 сигналов соотношения, поступающих затем на регистрирующий прибор 20.

Предмет изобретения

1, Устройство для автоматической регистрации основных показателей биохимического и физического состава крови, содержащее элементы непосредственного исследования проб крови и выдачи сигналов,,пропорциональных исследуемым параметрам, и регистрирующий прибор, отличающееся тем, что, с целью обеспечения одновременной автоматической регистрации ряда основных показателей состава крови и их соотношения при минимальной величине пробы крови, в нем установлены система отбора проб исследуемой крови с электромеханическим приводом, система параллельного транспортирования проб крови и элементы подготовки и обработки проб крови для элементов .непосредственного исследования.

5 2. Устройство по п. 1, отличающееся тем, что, с целью упрощения схемы и ускорения проведения исследования, элементы исследования количества красных и белых кровяных клеток объединены в общую схему, включаю10 щую в себя двухпозиционный клапан, подключенный к выходам элементов подготовки и обработки проб крови, поточную камеру, счетчик и фильтр с переключателем постоянной времени, коммутируемым с помощью мехяни15 .еской связи синхронно с переключением двухпозиционного клапана.

3. Устройство по п. 1, отличающееся тем, что, с целью регистрации соотношения основных показателей состава крови, в нем уста20 новлены элементы отношения сигналов, пропорциональных исследуемым показателям, поступающим с элементов непосредственного исследования проб крови, и усилители сигналов соотношения, поступающих на регистрирую25 щий прибор
