Всьбае в теитно-те„м, „м бнблме

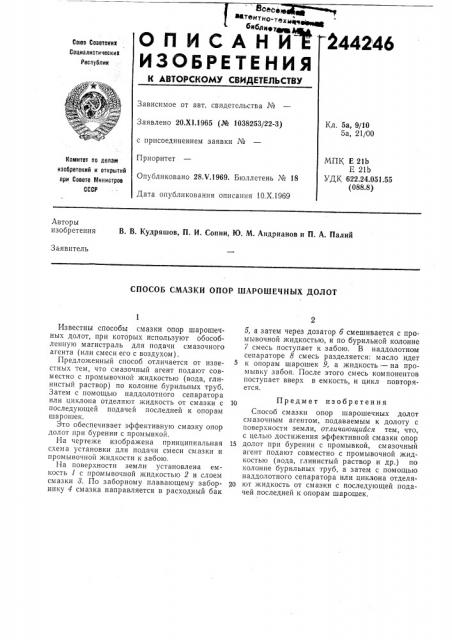

ОПИСАНИ"-Й

ИЗОБРЕТЕНИЯ

44246

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 20.Х1.1965 (№ 1038253/22-3) с присоединением заявки №

Приоритет

Опубликовано 28Л .1969. Бюллетень № 18

Дата опубликования описания 10.Х.1969

Кл. 5а, 9/10

5а, 21/00

МПК Е 21Ь

Е 21b

УДК 622.24.051.55 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения В. В. Кудряшов, П. И. Сонин, Ю. М. Андрианов и П. А. Палий

Заявитель

СПОСОБ СМАЗКИ ОПОР ШАРОШЕЧКЫХ ДОЛОТ

Известны способы смазки опор шарошечных долот, при которых используют обособленную магистраль для подачи смазочного агента (или смеси его с воздухом) .

Предложенный способ отличается от известных тем, что смазочный агент подают совместно с промывочной жидкостью (вода, глинистый раствор) по колонне бурильных труб.

Затем с помощью наддолотного сепаратора или циклона отделяют жидкость от смазки с последующей подачей последней к опорам шарошек.

Это обеспечивает эффективную смазку опор долот при бурении с промывкой.

На чертеже изооражена принципиальная схема установки для подачи смеси смазки и промывочной жидкости к забою.

На поверхности земли установлена емкость 1 с промывочной жидкостью 2 и слоем смазки 8. По заборному плавающему заборнику 4 смазка направляется в расходный бак

5, а затем через дозатор б смешивается с промывочной жидкостью, и по бурильной колонне

/ смесь поступает к забою. В наддолотном сепараторе 8 смесь разделяется: масло идет

5 к опорам шарошек 9, а жидкость — на промывку забоя, После этого смесь компонентов поступает вверх в емкость, и цикл повторяется.

Предмет изобретения

Способ смазки опор шарошечных долот смазочным агентом, подаваемым к долоту с поверхности земли, отличающийся тем, что, с целью достижения эффективной смазки опор

15 долот при бурении с промывкой, смазочный агент подают совместно с промывочной жидкостью (вода, глинистый раствор и др.) по колонне бурильных труб, а затем с помощью наддолотного сепаратора или циклона отделя20 ют жидкость от смазки с последующей подачей последней к опорам шарошек.

244246

Составитель В. Галкин

Корректоры: В. Петрова и М. Коробова

Редактор А. Бер

Техред Л, Я. Левина

Типография, пр. Сапунова, 2

Заказ 2572/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
