Реферат

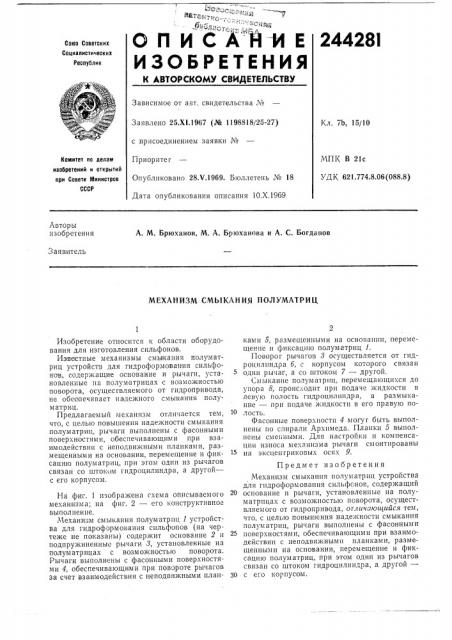

П И С А Й И Е 24428I

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕЫИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.XI.1967 (№ 1198818/25-27) с присоединением заявки ¹

Приоритег

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 10.Х.1969

Кл. 7b, 15/10

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

МГ11 В 21с

УДК 621.774.8.06(088.8) Авторы изобретения

А. М. Брюханов, М. А. Брюханова и А, С. Богданов

Заявитель

МЕХАНИЗМ СМЬ1КАНИЯ ПОЛУМАТРИЦ

Изобретение относится к области оборудования для изготовления сильфонов.

Известные механизмы смьвкания полуматриц устройств для гидроформо ван ия сильфонов, содержащие основание и рычаги, установленные на полуматрицах с возможностью поворота, осуществляемого от гидропривода, не обеопечивает надежного смыкания полум атриц.

Предлагаемый механизм отличается тем, что, с целью повышения надежности смыкания полуматриц, рычаги выполнены с фасонными поверхностям и, обеспечивающим и при взаимодействии с неподвижными планками, размещенными на основании, перемещение и фиксацию полуматриц, при эгом один из рычагов связан со штоком гидроцилиндра, а другой— с его корпусом, На фиг. 1 изображена схема описываемого механизма; па фиг. 2 — его конструктивное выполнение.

Механизм смыкания полуматрпц 1 устройства для гидроформования сильфопов (на чертеже не показаны) содержит основание 2 и подпружиненные рычаги 3, установленные на полум атрицах с возможностью поворота.

Рычаги выполнены с фасонными поверхностями 4, обеспечивающими при повороте рычагов за счет взаимодействия с неподвижными планкамп 5, размещенными на основании, перемещение и фиксацию полуматрпц 1.

Поворог рычагов 3 осуществляется от гидропилиндра б, с корпусом которого связан один рычаг, а со штоком 7 — другой.

Смыкание полуматриц, перемещающихся до упора 8, п1зоисходит при подаче жидкости в левую полость гидроцилпндра, а размыкание при подаче жидкости в его правую полость.

Фасонные поверхности 4 могуг быть выполнены по спирали Архимеда. Планки 5 выполнены сменными. Для настройки и компенсации износа механизма рычаги смонтированы на эксцентриковых осях 9.

Предмет изобретения

Механизм смыкания полуматриц устройства для гидроформования сильфонов, содержащий

20» рычаги, установленные на полуматрпцах с возможностью поворота, осуществляемого от гидропривода, отличающийся тем, что, с целью повышения надежности смыкания полуматриц, рычаги выполнены с фасонными

25 поверхностями, обеспечивающими при взаимодействии с неподвижными планками, размещенными на основании, перемещение и фиксацию полуматриц, при этом один из рычагов связан со штоком гидроцилиндра, а другой—

ЗО с его корпусом.

244281

Фиг. 1

Редактор В. Сорокин

Заказ 2504/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сап нова, 2 б

Фиг. 2

Составитель И. Меламед

Техред Л. Я. Левина

Корректоры: В. Петрова и Л. Корогод
