Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты)

Патент 2443052

Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты) (патент 2443052)

Авторы

Правообладатели

Классы МПК

Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты)

Иллюстрации

Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты) (патент 2443052)
Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты) (патент 2443052)
Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты) (патент 2443052)
Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0, +1) "дополнительный код" в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1) (варианты) (патент 2443052)
Показать все

Изобретение относится к вычислительной технике и может быть использовано в системах контроля и управления в совокупности с арифметическими устройствами, которые реализуют различные арифметические процедуры над аргументами, имеющие позиционно-знаковую структуру аргументов аналоговых сигналов «±»[ni]f(-1\+1,0,…+1) «дополнительный код», которая должна быть преобразована посредством функциональной структуры ЦАП в аналоговый сигнал управления «±»Ukf([mi]). Техническим результатом является повышение динамического диапазона аналогового сигнала управления. В одном из вариантов структура реализована на логических элементах И, ИЛИ, ИЛИ-НЕ, НЕ. 3 н.п. ф-лы.

Реферат

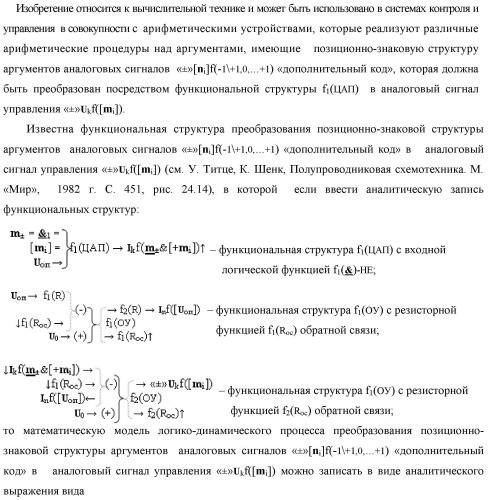

Текст описания приведен в факсимильном виде.

1. Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0,…+1) «дополнительный код» в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1), которая включает логическую функцию f1(&)-НЕ, отличающаяся тем, что введены дополнительные логические функции f1(}&)-ИЛИ-НЕ, f2(}&)-ИЛИ-НЕ, f1(&)-И, f2(&)-И и f1(})-ИЛИ, а функциональные связи логических функций в структуре преобразователя выполнены в соответствии с математической моделью вида где - логическая функция f1(&)-И; - логическая функция f1(})-ИЛИ; - логическая функция f1(}&)-ИЛИ-НЕ;«=&1=» - логическая функция f1(&)-НЕ изменения активности входных аналоговых сигналов.

2. Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0,…+1) «дополнительный код» в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1), которая включает логическую функцию f1(&)-НЕ, отличающаяся тем, что введены дополнительные логические функции f1(}&)-ИЛИ-НЕ, f1(})-ИЛИ, f1(&)-И-НЕ, f2(&)-И-НЕ и f3(&)-И-НЕ, а функциональные связи логических функций в структуре преобразователя выполнены в соответствии с математической моделью вида где - логическая функция f1(&)-И-НЕ.

3. Функциональная структура преобразователя позиционно-знаковых структур аргументов аналоговых сигналов «±»[ni]f(-1\+1,0,…+1) «дополнительный код» в позиционную структуру условно отрицательных аргументов аналоговых сигналов «-»[ni]f(2n) с применением арифметических аксиом троичной системы счисления f(+1,0,-1), которая включает логическую функцию f2(&)-НЕ, отличающаяся тем, что введены дополнительные логические функции f1(})-ИЛИ, f1(&)-И, f1(}&)-ИЛИ-НЕ, f2(}&)-ИЛИ-НЕ, f1(&)-НЕ и f2(})-ИЛИ, а функциональные связи логических функций в структуре преобразователя выполнены в соответствии с математической моделью вида
