Несущая балка нагревательной печи с шагающим подом

Несущая балка нагревательной печи с шагающим подом

Иллюстрации

Показать все

Реферат



244363

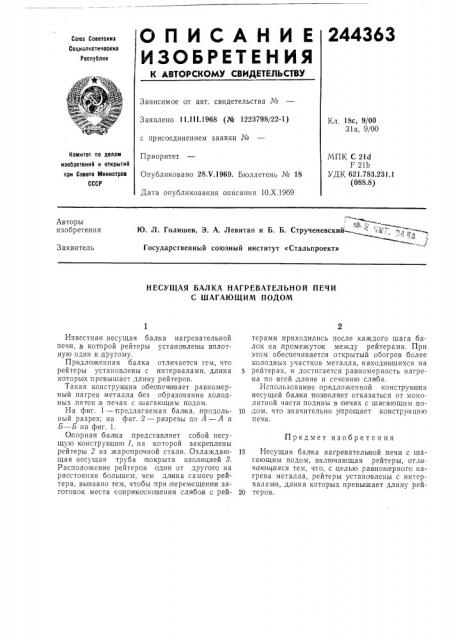

О П И С А Н И Е

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.111.1968 (№ 1223798/22-1) Кл. 18с, 9/00

31а, 9/00 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 21d

F 21b

УДК 621.783.231.1 (088.8) Опубликовано 28Х.1969. Бюллетень № 18

Дата опубликования описания 10.Х.1969

Ю. Л. Голишев, Э. А. Левитан и Б. Б. Струченевский-,.

Авторы изобретения

Государственный союзный институт «Стальпроект»

Заявитель

НЕСУЩАЯ БАЛКА НАГРЕВАТЕЛЬНОЙ ПЕЧИ

С ШАГАЮЩИМ ПОДОМ

Предмет изобретения

Известна я несущая балка нагревательной печи,,в которой рейтеры установлены вплотную один к,другому.

Предложенная балка отличается тем, что рейтеры установлены с интервалами, длина которых превышает длину рейтеров.

Такая конструкция обес печ и вает равномерный нагрев металла без образования холодных .пятен:в печах с шагающим подом.

На фиг. 1 — предлагаемая балка,;продольный разрез; на фиг. 2 — разрезы по А — А и

Б — Б на фиг. 1.

О порная балыка представляет собой несущую конструкцию 1, на которой закреплены рейтеры 2 из жаропрочной стали. Охлаждающая несущая труба покрыта изоляцией 8.

Расположение рейтеров один от другого на расстоянии большем, чем дл|ина самого рейтера, вызвано тем, чтобы,при перемещении заготовок места соприкосновения слябов с рейтерами приходились после каждого шага балок на,промежуток между рейтерами. При этом обеспечивается открытый обогрев более холодных участков металла, находившихся на рейтерах, и достигается равномерность нагрева по всей длине и сечению слаба.

Использование .предложенной конструкции несущей балыки позволяет отказаться от монолитной части.подины в печах с шагающим по10 дом, что значительно упрощает конструкцию печи.

15 Несущая балка нагревательной;печи с шагающим подом, включающая рейтеры, отличаюитаяся тем, что, c,öåëüþ равномерного нагрева металла, рейтеры установлены с интервалами, длина которых превьошает длину рей20 теров.

244363

А-А

Составитель О. Михайлова

Редактор Н. Суханова Техред Т. П. Курилко Корректор Г. П. Шильман

Заказ 2513)4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
