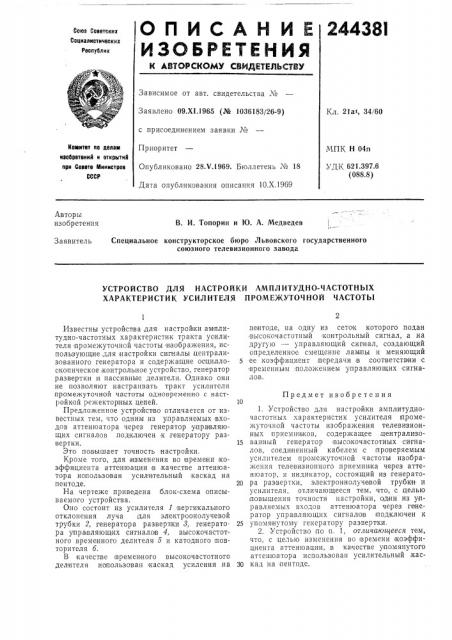

Реферат



Союз Ссвотскнх

Социалистичвскик

Роспублик

Зависимое от авт. свидетельства ¹

Заявлено 09.XI.1965 (№ 1036183/26-9) с присоединением заявки №

Приоритет

Опубликовано 28 т .1969. Бюллетень ¹ 18

Дата опубликования описания 10.Х.19б9

Кл. 21а<, 34/60

Комитат по лолам иаобротвиий и открытий

lIpM Совете Министров

СССР

МПК Н 04п

УДК 621.397.6 (088,8) Авторы изобретения

В. И. Топорин и Ю. А. Медведев

Специальное конструкторское бюро Львовского государственного союзного телевизионного завода

Заявитель

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ АМПЛ ИТУДНО-ЧАСТОТНЪ|Х

ХАРАКТЕРИСТИК УСИЛИТЕЛЯ ПРОМЕЖУТОЧНОЙ ЧАСТОТЪ|

Известны устройства для настройки амплитудно-частотных характеристик тракта усилителя промежуточной частоты изображения, использующие для настройки сипналы централизованного генератора и содержащие осциллоскопическое контрольное устройство, генератор развертки и пассивные делители. Однако они не позволяют настраивать тракт усилителя промежуточной частоты одновременно с настройкой режектор ных цепей, Предложенное устройство отличается от известных тем, что одним из управляемых входов аттенюатора через генератор упра вляющих сигналов .подключен к .генератору развертки.

Это повышает точность настройки.

Кроме того, для изменения во времени коэффициента аттенюации в,качестве аттенюатора использо ван усилительный каскад на пентоде.

На чертеже приведена блок-схема описываемого устройства.

Оно состоит из усилителя 1 вертикального отклонения луча для электроонолучевой трубки 2, генератора раз вершки 8, генератора управляющих сигнало в 4, высокочастотного време нного делителя 5 и катодного повторителя б.

В качестве временного высокочастотного делителя использован каскад усиления на пентоде, на одну из сеток которого подан высокочастотный контрольный сигнал, а на другую — управляющий сигнал, создающий определенное смещение лампы и меняющий ее коэффициент передачи в соответствии с временным, положением управляющих сигналов.

Предмет изобретения

1. Устройство для настройки амплитудночастотных характеристик усилителя промежуточной частоты изображения телевизионных приемников, содержащее,централизо15 ванный генератор высокочастотных сигналов, соединенный кабелем с проверяемым усилителем промежуточной частоты изображения телевизионного приемника через аттенюатор, и индикатор, состоящий из генерато20 ра развертки, электроннолучевой трубки и усилителя, отличающееся тем, что, с целью повышения точности настройки, один из управляемых входов аттенюатора через ге нератор управляющих сигнало в подключен к

25 упомянутому генератору развертки.

2. Устройство,по п. 1, отличающееся тем, что, с целью изменения во времени коэффициента аттенюации, в качестве упомянутого аттенюатора использован усилительный,кас30 кад на пентоде.

244381

Составитель Г. Королев

Техред T. П. Курилко

Корректор Г. П. Шильман

Редактор А. Бер

Типография, пр, Сапунова, 2

Заказ 2513/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений,и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
