2444I3

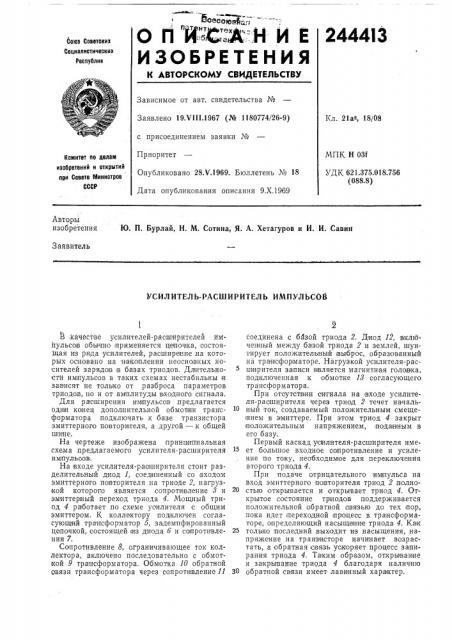

ОП .НИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 19.Ч111.1967 (№ 1180774/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 9.Х.1969

Кл. 21а2, 18/08

МПК Н 03f

УДК 621.375.018.756 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Ю. П. Бурлай, Н. М. Сотина, Я. А. Хетагуров и И. И. Савин

Заявитель

УСИЛИТЕЛЬ-РАСШИРИТЕЛЬ ИМПУЛЬСОВ

Ь,качестве усилителей-расширителей ймпульсо в обычно применяется цепочка, состоящая из ряда у силителей, расширение на которых основано на накоплении неосновных носителей зарядoiB .в базах триодов. Дл ительностй им пульсов в таких схемах нестабильны и зависят не только от разброса параметров триодо в, но и от амплитуды входного сигнала.

Для расширения импульсов, предлагается оди н конец дополнительной обмотки трансформатора подключать к базе транзистора эмиттерного повторителя, а другой —,к общей шине.

На чертеже изображена принц|ипиальная схема, предлагаемого усилителя-расширителя ихопульсо в.

На входе усилителя-расширителя стоит разделительный диод 1, соединенный со входом эмиттерного по вторителя на триоде 2, нагрузкой которого является сопроти вле ние 8 и 20 эмиттер ный переход триода 4. Мощный триод 4 ра ботает,по схеме усилителя с общим эмиттером. К коллектору подключен согласующий трансформатор 5, задемпфированный це почкой, состоящей пз диода б и со противле- 25 ния 7.

Сопротивление 8, ограничивающее ток коллектора, включено последовательно, с обмоткой 9 трансформатора. Обмотка 10 обратной связи трансформатора через сопротивление 11 30 соединена с барзой триода 2. диод 12, выключенный между базой триода 2 и землей, шунтирует положительный выброс, образованный на тра н сфор маторе. Нагрузкой усилителя-расширителя за|писи я вляется магнитная голэв ка, подключенная к обмотке И согласующего трансформатора.

При отсутствии сигнала на входе усилителя-расширителя через триод 2 течет начальный ток, создаваемый положительным смеще нием в эмиттере, При этом триод 4 закрыт

tIIоло кительным напряжением, пода н ным в его базу.

Первый каскад усилителя-расширителя имеет большое входное со|противление и усиление по току, необходим|ое для переключения второго триода 4.

При подаче отрицательного и маульса на вход эмиттерного повторителя триод 2 лолностью открывается и открывает триод 4. Открытое состояние триодов поддержив ается положительной обратной связью до тех пор, пока идет переходной про цеос в тра нсформаторе, о пределяющий насыщение трио да 4. Ка к только .последний .выходит из насыщения, напряжение на транзисторе начинает возрастать, а обратная связь ускоряет процесс за пирания триода 4. Таким образом, открывание и закрывание триода 4 благодаря наличию обратной связи имеет лавинный характер.

244413

Предмет изобретения

Составитель Э. Гилянская

Техред Л. Я. Левина

Корректор С. М. Сигал

Редактор А. Бер

3 а к аз 2570/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография,: пр, Сапунова, 2

Сопротивление 11 и диод 12 предохраняет триод 2 от положительного 1выброса, образуемого на трансформаторе. Диод 1 отключает входную часть усилителя на время действия импульса обратной связи. Тем|пературная стабилизация триода 4 и порог залирания для помехоустойчи,вости осуще ст вляются,положительным смещением, величина которого ра вна сумме падений на пряжений на прямосмещенных переходах триода 2 и диода 12. Триод 2 пе требует специальной термоста билизации, так ка к он включен;по 1ехеме с общим коллектором. Ток записи и длительность им пульсов регулируются соответственно изменением величHIHbI сопротивления 8 и индукти вности обмотки 9 трансформатора. Каждый из этих параметров независимо может меняться в широких:,пределах.

Описанная схема усилителя-ра сширителя отличается от известных тВм, что она состоит всего из двух каскадов: усилителей тока и мощности, ох ваченных.положительной безъемкостной обратной связью, состоящей из траясформатора и сопротивления. Такая с ема характеризуется большим коэффициентом усиления по мощности лри вьпсоком входном

5 со противлении; расширением длителыности им пульса; ста б ильностью параметров вьгходного сигнала, не зависящих от,параметров входного сигнала; простотой регулиро вки длительности .и,величины тока выходного сигнала

10 и,возможностью работы на малых скважностях до 1,5 — 2, 15 Усилитель-расширитель им пульсов, содержащий эмиттерный повторитель на транзисторе и усилительный каскад с трансформатором в цепи коллектора, отличающийся тем, что, с целью рас ширен ия им пульсов, один ко20 нец дополнительной обмотки трансформатора подключен к базе транз истора. эмиттерного по вторителя, а др угой — к общей шине.
