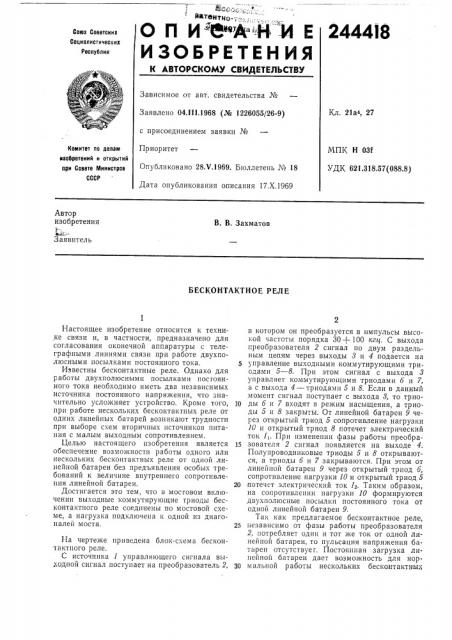

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21а4, 27

Заявлено 04.I I I.1968 (№ 1226055/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень ¹ 18

Дата опубликования описания 17,Х.1969

МПК Н 03f

УДК 621.318.57(088.8) Комитет по делам иаооретений и открытий ори Совете Министров

СССР

Автор изобретения

Заявитель

В. В. Захматов

БЕСКОНТАКТНОЕ РЕЛЕ

Настоящее изобретение относится к технике связи и, в частности, предназначено для согласования оконечной аппаратуры с телеграфными линиями связи при работе двухполюсными посылками постоянного тока.

Известны бесконтактные реле. Однако для работы двухполюсными посылками посгоянного тока необходимо иметь два независимых источника постоянного напряжения, что значительно усложняет устройство. Кроме того, при работе нескольких бесконтактных реле от одних линейных батарей возникают трудности при выборе схем вторичных источников питания с малым выходным сопротивлением.

Целью настоящего изобретения является обеспечение возможности работы одного или нескольких бесконтактных реле от одной линейной батареи без предъявления особых требований к величине внутреннего сопротивления линейной батареи.

Достигается это тем, что в мостовом включении выходные коммутирующие триоды бесконтактного реле соединены по мостовой схеме, а нагрузка подключена к одной из диагоналей моста.

На чертеже приведена блок-схема бесконтактного реле.

С источника 1 управляющего сигнала выходной сигнал поступает на преобразователь 2, в котором он преобразуется в импульсы высокой частоты порядка 30+ 100 кгц. С выхода преобразователя 2 сигнал по двум раздельным цепям через выходы 8 и 4 подается на

S управление выходными коммутирующими триодами 5 — 8. При этом сигнал с выхода 3 управляет коммутирующими триодами б и 7, асвыхо,да 4 — триодами 5 и 8. Если в данный момент сигнал поступает с выхода 8, то трио10 ды б и 7 входят в режим насыщения, а триоды 5 и 8 закрыты. От линейной батареи 9 через открытый триод 5 сопротивление нагрузки

10 и открытый триод 8 потечет электрический ток 1ь При изменении фазы работы преобра15 зователя 2 сигнал появляется на выходе 4.

Полупроводниковые триоды 5 и 8 открываются, а триоды б и 7 закрываются. При этом от линейной батареи 9 через открытый триод б, сопротивление нагрузки 10 и открытый триод 5

20 потечет электрический ток 1з. Таким образом, на сопротивлении нагрузки 10 формируются двухполюсные посылки постоянного тока от одной линейной батареи 9.

Так как предлагаемое бесконтактное реле, 25 независимо от фазы работы преобразователя

2, потребляет один и тот же ток от одной линейной батареи, то пульсация напряжения батареи отсутствуег. Постоянная загрузка линейной батареи дает возможность для норЗр мальной работы нескольких бесконтактны;

244418

Предмет изобретения

Составитель В. Максимов

Техред Л. Я, Левина

Редактор .В. Кузнецов

Корректоры: А. Абрамова и В. Петрова

Заказ 2578/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 реле от одной линейной батареи с любым выходным сопротивлением. Взаимные влияния бесконтактных реле отсутствуют.

Бесконтактное реле для формирования двухполюсных посылок постоянного тока, изменяющихся в такт управляющему сигналу, имеющему гальваническую развязку между цепью местного напряжения, питания и цепью линейной батареи, отличающееся тем, что, с целью обеспечения возможности работы бес5 контактного реле двухполюсными посылками постоянного тока от одной линейной батареи, выходные коммутирующие триоды соединены по мостовой схеме, а нагрузка подключена к одной из диагоналей этого моста.
