Реферат



Г

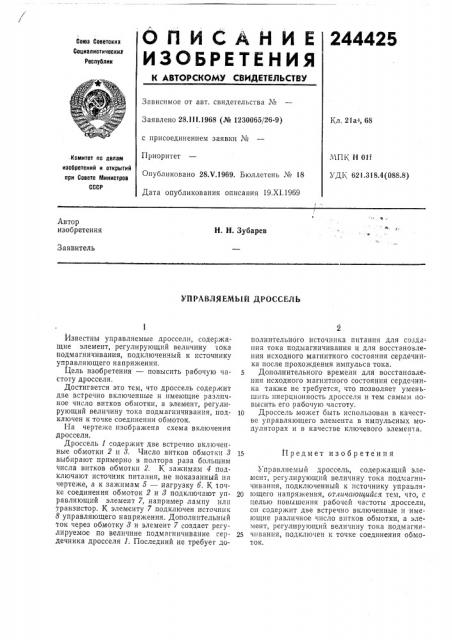

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

244425

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.II I.1968 (№ 1230065/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.V.1969. Бюллетень № 18

Дата опубликования описания 19.XI.1969

Кл. 21а>, 68

МПК Н 01f

УДК 621.318.4(088.8) -Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Н. Н. Зубарев

Заявитель

УЙРАВЛЯЕМЫЙ ДРОССЕЛЬ полнительного источника питания для создания тока подмагничивания и для восстановления исходного магнитного состояния сердечника после прохождения импульса тока.

Дополнительного времени для восстановле. ния исходного магнитного состояния сердечника также не требуется, что позволяет уменьшить инерционность дросселя и тем самым повысить его рабочую частоту.

1о Дроссель может быть использован в качестве управляющего элемента в импульсных модуляторах и в качестве ключевого элемента.

Управляемый дроссель, содержащий элемент, регулирующий величину тока подмагннчивания, подключенный к источнику управля20 ющего напряжения, отличтош,ийся тем, что, с целью повышения рабочей частоты дросселя, он содержит две встречно включенные и имеющие различное число витков обмотки, а элемент, регулирующий величину тока подмагни2g чпвания, подключен к точке соединения обмоток.

Йзвестны управляемые дроссели, содержащие элемент, регулирующий величину тока подмагничивания, подключенный к источнику управляющего напряжения.

Цель изобретения — повысить рабочую частоту дросселя.

Достигается это тем, что дроссель содер кит две встречно включенные и имеющие различное число витков обмотки, а элемент, регулирующий величину тока подмагничивания, подключен к точке соединения обмоток.

На чертеже изображена схема включения дросселя.

Дроссель I содержит две встречно вКлюченные обмотки 2 и 8. Число витков обмотки 8 выбирают примерно в полтора раза большим числа витков обмотки 2, К зажимам 4 подключают источник питания, не показанный на чертеже, а к зажимам б — нагрузку б. К точке соединения обмоток 2 и 8 подключают управляющий элемент 7, например лампу или транзистор. К элементу 7 подключен источник

8 управляющего напряжения. Дополнительный ток через обмотку 8 и элемент 7 создает регулируемое по величине подмагничивание сердечника дросселя 1. Последний не требует доПредмет изобретения

244425
