Устройство для контроля параметров радиоэлементов с осевыми выводами

Устройство для контроля параметров радиоэлементов с осевыми выводами

Иллюстрации

Показать все

Реферат

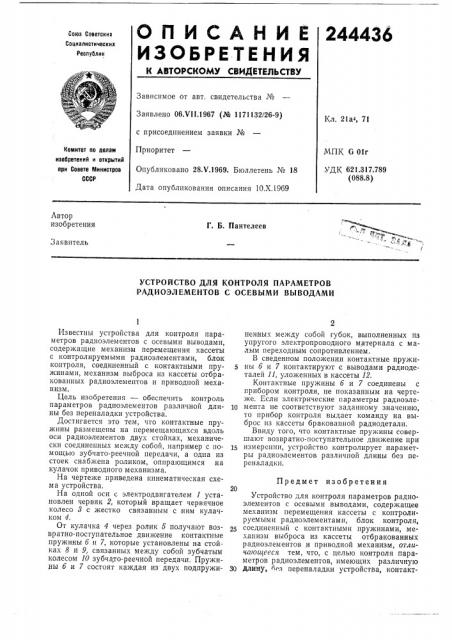

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

244436

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 06 Ч11.1967 (№ 1171132/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 10.Х.1969

Кл. 21а, 71

МПК С 01г

УДК 621.317.789 (088.8) Комитет по аелзм изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. Б. Пантелеев

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ

РАДИОЭЛЕМЕНТОВ С ОСЕВЫМИ ВЫВОДАМИ

Известны устройства для контроля параметров радиоэлементов с осевыми выводами, содержащие механизм перемещения кассеты с контролируемыми радиоэлементами, блок контроля, соединенный с контактными пружинами, механизм выброса из кассеты отбракованных радиоэлементов и приводной механизм.

Цель изобретения — обеспечить контроль параметров радиоэлементов различной длины без переналадки устройства.

Достигается это тем, что контактные пружины размещены на перемещающихся вдоль оси радиоэлементов двух стойках, механически соединенных между собой, например с помощью зубчато-реечной передачи, а одна из стоек снабжена роликом, опирающимся на кулачок приводного механизма, На чертеже приведена кинематическая схема устройства.

На одной оси с электродвигателем 1 установлен червяк 2, который вращает червячное колесо 8 с жестко связанным с ним кулачком 4.

От кулачка 4 через ролик 5 получают возвратно-поступательное движение контактные пружины б и 7, которые установлены на стойках 8 и 9, связанных между собой зубчатым колесом 10 зубчато-реечной передачи. Пружины б и 7 состоят каждая из двух подпружипенных между собой губок, выполненных нз упругого электропроводного материала с малым переходным сопротивлением.

В сведенном положении контактные пружины б и 7 контактируют с выводами радиодеталей П, уложенных в кассеты 12.

Контактные пружины б и 7 соединены с прибором контроля, не показанным на чертеже. Если электрические параметры радиоэле10 мента не соответствуют заданному значению, то прибор контроля выдает команду на выброс из кассеты бракованной радиодетали.

Ввиду того, что контактные пружины совершают возвратно-поступательное движение при измерении, устройство контролирует параметры радиоэлементов различной длины без пер ен ал ад к и.

Предмет изобретения

Устройство для контроля параметров радиоэлементов с осевыми выводами, содержащее механизм перемещения кассеты с контролируемыми радиоэлементамп, блок контроля, соединенный с контактными пружинами, механизм выброса из кассеты отбракованных радиоэлементов и приводной механизм, отличающееся тем, что, с целью контроля параметров радиоэлементов, имеющих различную

ЗО длину, без переналадки устройства, контакт244436 пример посредством зубчато-реечной передачи, а одна из стоек снабжена роликом, опирающимся на кулачок приводного механизма.

Составитель Н. Давыдов

Техред Т. П. Курилко

Редактор В. Кузнецов

Заказ 2572)7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ные пружины размещены на перемещающихся вдоль оси радиоэлементов, двух стойках, механически соединенных между собой, наКорректоры: В. Петрова и М. Коробова
