Ce-zr-r-o-катализаторы, предметы, включающие ce-zr-r-o-катализаторы, и способы получения и применения ce-zr-r-o-катализаторов

Ce-zr-r-o-катализаторы, предметы, включающие ce-zr-r-o-катализаторы, и способы получения и применения ce-zr-r-o-катализаторов

Иллюстрации

Показать все

Реферат

Предпосылки создания изобретения

Настоящее изобретение относится к катализаторам, конкретно катализаторам селективного каталитического восстановления, включающим церий, цирконий и магний и/или вольфрам, и способам получения и применения этих катализаторов.

Возрастающие требования законодательства к выбросам заставляют фирмы-изготовители комплектного оборудования (ИКО) вводить в состав изделий устройства последующей обработки, например устройства регулирования выброса отработавших газов в системы обработки отработавших газов, чтобы приборы соответствовали существующему законодательству. Такие системы регулирования отработавших газов могут включать каталитические нейтрализаторы (включающие, например, трехкомпонентный катализатор, катализаторы окисления, катализаторы селективного каталитического восстановления (СКВ) и подобные им), устройства переработки паров топлива, устройства мокрой очистки (например, для удаления углеводородов (УВ), серы и тому подобного), фильтры и ловушки для улавливания твердых частиц, адсорберы и абсорберы, плазменные реакторы (например, реакторы с низкотемпературной плазмой), и тому подобные.

Основной задачей, которую необходимо решить для того, чтобы устройства соответствовали будущим требованиям к выбросам дизельных двигателей, состоит в удалении оксидов азота (NO_x), поскольку для дизельных двигателей характерно низкое отношение воздуха к топливу в отработавших газах. Один из методов обработки NO_x состоит в применении катализаторов СКВ, в которых в качестве восстановителя применяют аммиак. В настоящее время аммиак производят в самом автомобиле впрыскиванием водного раствора мочевины в горячие отработавшие газы выше места расположения катализатора селективного каталитического восстановления. Мочевина разлагается в системе выпуска газов с образованием аммиака, который в системе очистки, включающей катализатор СКВ, реагирует с NO_x. Целевая реакция проходит с участием аммиака (NH₃), оксидов азота (NO_x) и кислорода (О₂), которые в присутствии катализатора превращаются в азот (N₂) и воду (Н₂О).

Системы выпуска отработавших газов (ОГ), которые разрабатывали так, чтобы они соответствовали законодательству в отношении состава ОГ, становятся более сложными и обладают высокой чувствительностью к температуре. В результате такой чувствительности к температуре многие из компонентов системы необходимо располагать в конкретных местах выпускной системы двигателя с целью снижения дезактивации компонентов (т.е. катализатора в ее составе), и для того, чтобы достигались и поддерживались оптимальные температуры работы катализатора.

В данной области техники существует неослабевающая потребность в разработке более простых систем и/или катализаторов, которые обладают более широкими рабочими условиями и, следовательно, дают больше возможностей для конструирования систем выпуска ОГ.

Краткое изложение сущности изобретения

В настоящем изобретении описаны катализаторы восстановления NO_x, фильтры для улавливания твердых частиц, системы обработки ОГ и способы обработки потока газа.

В одном из предпочтительных вариантов катализатор восстановления NO_x включает Ce_a-Zr_b-R_c-A_d-M_e-O_x. "R" представляет собой W и/или Mn. Если "R" представляет собой W, "А" выбирают из группы, включающей Мо, Та, Nb и комбинации, включающие по крайней мере один из перечисленных вариантов "А"; если "R" представляет собой Mn, "А" выбирают из группы, включающей W, Мо, Та, Nb и комбинации, включающие по крайней мере один из перечисленных вариантов А. "М" представляет собой трехвалентный ион редкоземельного элемента. a+b+c+d+e=1. "а" составляет от примерно 0,1 до примерно 0,6; "b" составляет от примерно 0,25 до примерно 0,7; "с" составляет от примерно 0,02 до примерно 0,5; если "R" представляет собой Mn, «d» составляет от примерно 0,04 до примерно 0,2, а если "R" представляет собой W, "d" меньше или равно примерно 0,2; в то время как "е" меньше или равно примерно 0,15. Катализатор восстановления NOx способен к восстановлению NO_x.

В одном из предпочтительных вариантов фильтр для улавливания твердых частиц включает оболочку и фильтрующий элемент для удаления твердых частиц из потока газа. Фильтрующий элемент расположен внутри оболочки и включает катализатор восстановления NO_x.

В одном из предпочтительных вариантов способ обработки потока газа включает подачу газового потока на катализатор восстановления NO_x и восстановление количества, большего или равного примерно 50 об.% NO_x, в расчете на общий объем NO_x, изначально содержащегося в газовом потоке, при этом поток газа имеет температуру от примерно 150 до примерно 550°С.

В другом предпочтительном варианте способ обработки газового потока включает подачу ОГ на фильтр для улавливания твердых частиц без обработки ОГ на катализаторе окисления, пропускание ОГ непосредственно из фильтра для улавливания твердых частиц через необязательную систему СКВ и затем выпуск ОГ непосредственно в окружающую среду. Если присутствует система СКВ, эта система и/или фильтр для улавливания твердых частиц включает катализатор восстановления NO_x, а если система СКВ не присутствует, фильтр для улавливания твердых частиц содержит катализатор восстановления NO_x.

В одном из предпочтительных вариантов система обработки NO_x включает фильтр для улавливания твердых частиц, расположенный так, что на него поступают ОГ, не обработанные на катализаторе окисления, и необязательно катализатор СКВ, расположенный ниже по ходу ОГ и соединенный каналом для движения текучих сред с фильтром для улавливания твердых частиц, так, чтобы газ поступал на катализатор непосредственно с фильтра для улавливания твердых частиц, а также открытое в окружающую среду вентиляционное отверстие, соединенное каналом для движения текучих сред с системой СКВ, если она присутствует, или с фильтром для улавливания твердых частиц, если система СКВ не присутствует. Если система СКВ присутствует, она и/или фильтр для улавливания твердых частиц включает катализатор восстановления NO_x, а если система СКВ не присутствует, фильтр для улавливания твердых частиц включает катализатор восстановления NO_x.

В одном из предпочтительных вариантов способ получения катализатора восстановления NO_x включает растворение цериевой соли с получением первого кислого раствора, растворение циркониевой соли с получением второго кислого раствора и растворение соли "R", причем если "R" представляет собой Mn, "R" растворяют с получением третьего кислого раствора, а если "R" представляет собой W, "R" растворяют с получением первого основного раствора. Если "R" представляет собой Mn, соль "А" растворяют с получением второго основного раствора, причем "А" выбирают из группы, включающей W, Мо, Та, Nb и комбинации, содержащие по крайней мере один из перечисленных вариантов "А". Первый кислый раствор и второй кислый раствор, и, если он имеется, второй основной раствор, и, если он имеется, третий кислый раствор, и, если он имеется, первый основной раствор смешивают с получением осадка, который сушат и прокаливают с получением катализатора.

Описанные выше и другие особенности лица, квалифицированные в данной области техники, оценят и поймут из приведенного ниже подробного описания, чертежей и приложенной формулы изобретения.

Краткое описание чертежей

Ниже приведено описание чертежей, которые являются характерными предпочтительными вариантами, в них аналогичные элементы пронумерованы аналогичным образом.

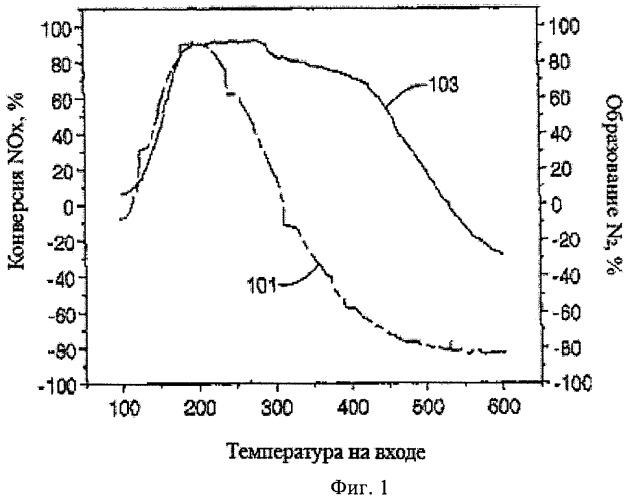

На фиг.1 представлено графическое сравнение величины конверсии NO_x в процентах при различных температурах подачи газа для катализатора Ce-Zr-Mn-W-O и MnCe.

На фиг.2 представлено графическое сравнение величины конверсии NO_x в процентах при различных температурах подачи газа для состаренных катализаторов Ce-Zr-Mn-W-O, а также свежих и состаренных катализаторов VO_x-WO₃-TiO₂.

На фиг.3 представлено графическое сравнение величины конверсии NH₃ в процентах при различных температурах подачи газа для состаренных катализаторов Ce-Zr-Mn-W-O, а также свежих и состаренных катализаторов VO_x-WO₃-TiO₂.

На фиг.4 представлено графическое сравнение величины конверсии NO_x в процентах при различных температурах подачи газа для других состаренных катализаторов Ce-Zr-Mn-W-O, а также свежих и состаренных катализаторов VO_x-WO₃-TiO₂.

На фиг.5 представлено графическое сравнение величины конверсии NH₃ в процентах при различных температурах подачи газа для других состаренных катализаторов Ce-Zr-Mn-W-O, а также свежих и состаренных катализаторов VO_x-WO₃-TiO₂.

На фиг.6 представлено графическое сравнение величины конверсии NO_x в процентах при различных температурах подачи газа для двух различных катализаторов Ce-Zr-Mn-W-O, каждый из которых состарен при двух различных температурах.

На фиг.7 представлено графическое сравнение двух различных катализаторов Ce-Zr-Mn-W-O, которые были состарены при 950°С, и свежего катализатора VO_x-WO₃-TiO₂.

На фиг.8 представлено графическое сравнение Mn катализаторов, содержащих и не содержащих железо, например, включающих различные количества Ce/Zr/Mn/Fe/La/Y.

На фиг.9 представлено графически, как содержание оксида титана влияет на Ce-Zr-Mn катализатор.

Подробное описание изобретения

Немодифицированные марганцевые катализаторы проводят СКВ аммиаком в узком температурном интервале, поскольку при средних температурах (например, 300°C) эти катализаторы начинают неселективно окислять NH₃ в NO_x. Представляется логичным ввести оксид титана, поскольку он не летуч при высоких температурах, однако он не слишком хорошо работает совместно с марганцем. Что касается вольфрама, его активность представляется маловероятной, поскольку он летуч при высокой температуре. Например, в катализаторах V-W-Ti-O, в которых W(VI) нанесен на поверхность оксида титана в кристаллической модификации анатаз, WO₃ может испаряться при температурах примерно 600°C, что ухудшает свойства катализатора. Кроме того, WO₃ становится летучим при нанесении на оксид алюминия. Поэтому предполагается, что катализаторы Mn-W-Al-O не будут устойчивыми при высокотемпературном состаривании.

Хотя, насколько нам известно, ранее не сообщалось об использовании в оксидных системах вольфрама с координационным числом более 6, были проведены поиски флюоритной структуры на основе вольфрама. В структуре флюорита, если все атомы находятся в нормальных кристаллографических позициях, атомы металла координированы с 8 атомами кислорода, причем атом металла расположен в центре куба, составленного 8 атомами кислорода.

Некоторые предпочтительные варианты композиций Ce-Zr-R-A-M-O (например, катализаторы Ce-Zr-Mn-W-O и Ce-Zr-W-O), по-видимому, способны решить одну или более из перечисленных выше проблем. В этом случае интервал рабочих температур расширялся, и не были обнаружены признаки летучести вольфрама при температурах 850 и 950°С. В противоположность тщательно приготовленной смеси WO₃ с другим оксидом приготовленная нами композиция, по-видимому, представляет собой новое соединение. Ранее факт вхождения вольфрама в состав флюоритной структуры, как это происходит в нашей композиции, описан не был. Более того, одновременное присутствие Се-Zr-Mn-A-O (где А представляет собой W, Nb, Та и/или Мо) в структуре флюорита также ранее не наблюдалось, как и одновременное присутствие в структуре флюорита Ce-Zr-W-A-O (в этой системе А, присутствие которого необязательно, представляет собой Nb, Та и/или Мо). Не желая ограничиваться рамками теории, можно сказать, что для вольфрама, по-видимому, образование структуры флюорита имеет важное значение, поскольку, в отличие от оксида алюминия (шпинели γ-Al₂O₃ или корунда α-Al₂O₃), или оксида титана (как анатаза, так и рутила), или оксида кремния (как в виде цеолита, так и в виде аморфного оксида или кварца), атомы вольфрама входят в структуру решетки флюорита. В других оксидных системах вольфрам просто смешивается с оксидом и не является частью его кристаллической решетки.

Катализатор Ce-Zr-R-A-M-O, например, мезопористый флюоритный катализатор Ce-Zr-Mn-A-M-O (необязательно включающий фазы как флюорита, так и MnWO₄), представляет собой катализатор восстановления NO_x, который может проводить восстановление NO_x так, что температура зажигания реакции составляет примерно 150°C, конверсия NO_x происходит при температурах от примерно 150 до примерно 300°C, а его термическая устойчивость составляет до и даже выше примерно 850°C. В настоящем описании материал называется «мезопористым», если 50% или более объема пор составлено порами, имеющими размер (измеренный по большей оси), составляющий от 2 до 50 нанометров (нм). Этот катализатор особенно подходит для восстановления NO_x и способен восстанавливать NO_x в отсутствие катализатора, содержащего благородный металл (например, без необходимости превращения некоторой части NO в NO₂). Ниже приведены два обычных механизма каталитического восстановления NO_x, известные как «стандартная реакция» и «быстрая реакция»:

4NO+4NH₃+O₂→4N₂+6H₂O (стандартная реакция)

2NO+2NO₂+4NH₃→4N₂+6H₂O (быстрая реакция)

Когда «стандартная реакция» проходит с лучшими результатами, катализатор для получения NO₂ не требуется; например, отсутствует необходимость использовать катализатор, содержащий благородный металл (например, платину), совместно или выше по ходу ОГ места расположения катализатора восстановления NO_x. Катализатор можно использовать, например, в виде расположенного ниже по ходу ОГ блока СКВ, и в качестве расположенного под полом катализатора, или расположенного после фильтра для улавливания твердых частиц, или его можно соединить с фильтром для улавливания твердых частиц, чтобы одновременно удалять NO_x и сажу.

Если конвертор СКВ расположен ниже по ходу ОГ по отношению к катализатору Ce-Zr-R-A-M-O, который действует как фильтр для улавливания твердых частиц, катализатор СКВ может представлять собой любой из различных материалов, о которых известно, что они проводят восстанавление NO_x аммиаком, например, это могут быть цеолиты, содержащие медь или железо, или оксид ванадия (необязательно совместно с оксидом вольфрама или молибдена), нанесенный на оксид титана в кристаллической модификации анатаз. В другом предпочтительном варианте катализатор Ce-Zr-R-A-M-O может быть расположен в системе СКВ, ниже по ходу ОГ по отношению к фильтру для улавливания твердых частиц.

Формула катализатора Ce_a-Zr_b-R_c-A_d-M_e-O_x. Индексы а, b, с, d, e и х представляют атомные доли при условии, что (a+b+c+d+e=1). Кроме того, величина «а» может составлять от примерно 0,1 до примерно 0,6, или, более конкретно, от примерно 0,25 до примерно 0,5, и еще более конкретно от примерно 0,3 до примерно 0,4. «b» может составлять от примерно 0,25 до примерно 0,7, или более конкретно от примерно 0,3 до примерно 0,6, еще более конкретно от примерно 0,35 до примерно 0,5. «с» может составлять от примерно 0,02 до примерно 0,5, или более конкретно от примерно 0,1 до примерно 0,4, и еще более конкретно от примерно 0,2 до примерно 0,35, или в некоторых предпочтительных вариантах от 0,05 до примерно 0,2. Если «R» представляет собой Mn, «d» может составлять от примерно 0,04 до примерно 0,2, или, более конкретно, от примерно 0,05 до примерно 0,15, и, еще более конкретно, от примерно 0,07 до примерно 0,12. Если «R» представляет собой W, «d» может быть меньше или равно примерно 0,2, или, более конкретно, от примерно 0,04 до примерно 0,2, еще более конкретно от примерно 0,05 до примерно 0,15, и еще более конкретно от примерно 0,07 до примерно 0,12. «e» может быть меньше или равно примерно 0,15, или, более конкретно, от примерно 0,03 до примерно 0,1. Точная величина для «х» (и следовательно, точная величина для δ) зависит от вида металлического компонента, его заряда, атомной доли и условия, что оксид металла в целом нейтрален. Примеры катализатора включают, например, Ce_0,35-Zr_0,35-Mn_0,25-W_0,05-О; Ce_0,30-Zr_0,30-Mn_0,30-W_0,1-О и Ce_0,45-Zr_0,45-W_0,1-O_2+δ.

«R» представляет собой Mn или W. Если «R» представляет собой Mn, «А» включает W, Мо, Та и Nb, а также комбинации, включающие по крайней мере один компонент из перечисленных. Если «R» представляет собой W, «А», который не является обязательным компонентом, включает Мо, Та и Nb, а также комбинации, включающие по крайней мере один компонент из перечисленных. «М», который не является обязательным компонентом, включает трехвалентный ион (ионы) редкоземельных элементов (например, диспрозия (Dy), эрбия (Er), иттербия (Yb), гольмия (Но), тулия (Tm), лантана (La), иттрия (Y), лютеция (Lu), самария (Sm) и гадолиния (Gd), а также комбинации, включающие по крайней мере один из перечисленных компонентов. В некоторых предпочтительных вариантах катализатор не содержит лантана и иттрия. В настоящем описании считают, что выражение «не содержит» означает, что лантан и иттрий не добавляли в катализатор, но они могут присутствовать в виде примесей в реагентах, использованных при приготовлении катализатора.

Катализатор Ce_a-Zr_b-R_c-A_d-M_e-O_x можно приготовить различными способами. Например, растворимые в воде соли церия, циркония, «М» и «R» (если «R» представляет собой Mn) можно приготовить в виде достаточно кислого раствора, способного растворить соли (например, растворение проводят в слабокислых растворах так, что рН меньше или равно примерно 2,0, или, более конкретно, рН составляет от примерно 0,5 до примерно 2,0). Однако в случае W (то есть если «R» представляет собой W) готовят его растворимую в воде соль, предпочтительно вольфрамат натрия или вольфрамат аммония, например, растворением соли в воде с получением раствора, рН которого составляет от примерно 7,5 до примерно 10,0 или, более конкретно, от примерно 7,5 до примерно 9,0. Соль (например, соль натрия и/или аммония) компонента «А» можно растворить в основном растворе (например, обладающем рН от примерно 7,5 до примерно 10,0). Например, для церия, циркония, «R» (если «R» представляет собой Mn) и «М» соли могут представлять собой нитраты, ацетаты и/или хлориды (предпочтительно нитраты и/или ацетаты), а для подкисления этих растворов подходящими кислотами являются азотная или уксусная кислота. Для компонентов «А» и «R» (если «R» представляет собой W) соль может быть солью щелочного металла или аммония (предпочтительно натриевой солью), а для поддержания достаточной основности раствора необязательно добавляют гидроксид натрия, гидроксид калия или гидроксид тетраалкиламмония.

Соли можно растворить по отдельности в соответствующих растворах и затем соединить. Альтернативно кислые растворы можно получить в виде одного раствора, а основные растворы тоже в виде одного раствора. В одном из примеров гидрат нитрата церия (III) можно растворить в воде без добавления дополнительной кислоты, например, с получением раствора, обладающего рН от примерно 1,2 до примерно 1,4. Гидрат нитрата цирконила можно растворить в воде с небольшим количеством азотной кислоты, например, с получением раствора, рН которого составляет примерно 0,7, а нитрат марганца можно растворить без добавления дополнительной кислоты, например, с получением раствора, обладающего рН примерно 1,4. Эти растворы можно, необязательно, вначале соединить с получением общего кислого раствора, предназначенного для соединения с основным раствором (растворами), или каждый из них можно соединить непосредственно с основным раствором (растворами) в одну стадию. Что касается основного раствора, Na₂WO₄, например, можно растворить без добавления основания, например, с получением раствора, рН которого составляет примерно 8,5, и/или [NH₄]₁₀W₁₂O₄₁ можно растворить без добавления основания, например, с получением раствора, рН которого составляет примерно 7,8-8,0. Молибдаты, танталаты или ниобаты натрия или аммония можно растворить аналогичным образом. Как и в случае кислого раствора (растворов), основные растворы можно вначале соединить с получением одного основного раствора, или их можно добавлять по отдельности непосредственно к кислому раствору (растворам) с образованием осадка.

Эти растворы можно смешать, например, добавлением основного раствора (растворов) к кислому раствору (растворам), с образованием первичного осадка. Перед смешиванием можно осуществить необязательное нагревание одного или нескольких растворов, например, до температуры от примерно 50 до примерно 90°С. Осаждение завершают прибавлением гидроксида натрия или гидроксида калия, чтобы увеличить рН, например, до величины, составляющей от примерно 8,8 до примерно 9,2. Затем раствор необязательно нагревают до температуры, составляющей от примерно 50 до примерно 90°С, или, более конкретно, от примерно 60 до примерно 80°С (например, примерно до 70°С), и перемешивают в течение времени, которое меньше или равно примерно 6 ч или около этого (например, от примерно 1 до примерно 6 ч, или, более конкретно, от примерно 1,5 до примерно 2,5 ч (например, примерно 2 ч)). Затем осадок можно промыть для удаления растворимых солей, высушить (например, активно и/или пассивно) и прокалить. Прокаливание можно осуществлять при температуре, которая меньше или равна примерно 700°С, или, более конкретно, составляет от примерно 600 до примерно 700°С, или, еще более конкретно, от примерно 650 до примерно 700°С.

Можно приготовить и применить растворы предшественников с концентрациями ХО₂, составляющими 100 грамм на литр (г/л) или более (где «X» представляет собой Се, Zr, «R» (если «R» представляет собой Mn) и «М»). В этой терминологии XO₂, рассчитывают и помещают в раствор предшественника (например, раствор нитрата) количество СеО₂, ZrO₂ и MnO₂, эквивалентное соли Се(III) (например, нитрата Ce(III)), соли цирконила (например, цирконилнитрата) и соли Mn(II) (например, нитрата Mn(II)). Если «R» представляет собой W, готовят исходный раствор, содержащий концентрацию вольфрама, эквивалентную 20 г/л WO₃. Например, концентрация вольфрама, в его исходном основном растворе до добавления к кислому раствору (растворам) XO₂, может быть эквивалентна величине от примерно 15 до примерно 25 г/л WO₃ (например, примерно 20 г/л WO₃), в то время как концентрация Се, Zr, Mn и «М» может для каждого составлять от примерно 50 г XO₂/л до примерно 100 г ХО₂/л.

Кроме того, отмечается, что, хотя в ходе приготовления описанных выше образцов в качестве предшественников применяли нитраты, можно применять другие растворимые в воде соли церия, циркония и марганца, включая, например, ацетаты и/или хлориды. Если применяют хлориды, осадок необходимо промывать до практически полного удаления хлорида натрия.

Отмечается, что не все материалы дают возможность получить требуемые катализаторы. Как можно увидеть из фиг.8, шестикомпонентный катализатор Ce-Zr-La-Y-Mn-Fe (кривая 807), хотя и обладает термически устойчивой структурой флюорита после термической обработки при 1000°C, менее активен в СКВ, чем аналогичные менее сложные композиции. В этом материале присутствуют низкие содержания марганца и железа (примерно 2 мол.%). Данные для материалов с более высокими концентрациями марганца также показаны на фиг.8. Увеличение мольной доли марганца от 2 до 30% приводило к постепенному уширению в сторону более низких температур интервала восстановления NO_x (кривые 801, 803, 805 и 809).

Аналогичным образом использование диоксида титана (TiO₂), например применение различных количеств TiO₂ в составе композиции, не улучшало каталитическое действие, как показано на фиг.9. Действительно, на фиг.9 видно, что добавление диоксида титана не приводит к снижению побочной реакции окисления при температурах выше или равных примерно 450°С. Можно видеть, как по мере увеличения количества оксида титана в катализаторе конверсия NO_x на катализаторе снижается (сравните кривую 901 (наименьшее содержание диоксида титана 2,5 мол.%) с кривой 907 (наибольшее содержание диоксида титана 20 мол.%).

Структура катализатора может воздействовать на его каталитические свойства, например, в конверсии NO_x и/или NH₃. Применение (NH₄)₁₀W₁₂O₄₁ и Na₂(WO₄), как было доказано, благоприятно сказывается на синтезе катализатора Ce-Zr-R-A-M-O. Отмечается, что некоторые из синтезированных катализаторов содержат одновременно фазы флюорита и MnWO₄. Далее, можно сделать грубую оценку соотношения фаз флюорита и MnWO₄ в катализаторе Ce_0,3-Zr_0,3-Mn_0,3-W_0,1-О₂, прокаленном при 700°C, на основании результатов рентгенофазового анализа. Мы исследовали отражение от плоскости 200 флюорита и 011 MnWO₄. Наиболее интенсивный сигнал в РФА спектре наблюдается при угле 2 тета, составляющем примерно 30°; этот пик образован вкладом отражений флюорита в плоскости (100) и MnWO₄ (111). Поэтому мы анализировали отражения только от флюорита, а именно отражения в направлении (200), сигнал которых проявляется при значении угла 2 тета = 34°, и направления (011) MnWO₄ при значении угла 2 тета = 26,3°. Мы определили максимальную интенсивность этих двух сигналов и оценили относительную интенсивность этих отражений на основании ссылки на карточки JCPDS 13-0434 (для MnWO₄) и 43-1002 (для CeO₂). JCPDS является аббревиатурой Объединенного Комитета по Стандартам порошковой дифрактометрии, который сейчас объединен с Международным Центром Дифракционных данных. Соотношение MnWO₄/флюорит можно приближенно описать как

Отношение MnWO₄/флюорит может быть меньше или равно примерно 0,25 или, более конкретно, меньше или равно примерно 0,15.

Типичная методика синтеза включает растворение подходящего количества Na₂WO₄ в водном растворе гидроксида щелочного металла (например, NaOH и/или KOH). Отдельно нитраты церия, циркония и марганца (например, гидрат Се(НО₃)₃, гидрат ZrO(NO₃)₂ и Mn(NO₃)₂) можно растворить в кислом водном растворе, который необязательно содержит немного азотной кислоты, для облегчения растворения соли. Эти растворы медленно соединяют, при этом осаждается Ce-Zr-Mn-W-O. Осадок промывают и прокаливают.

Если в конверторе СКВ используют катализатор Ce-Zr-R-A-M-O, например, когда конвертор расположен под полом, конвертор СКВ включает пористый носитель, в нем и/или на нем находится катализатор Ce-Zr-R-A-M-O. Примеры материалов пористых носителей включают кордиерит, металлические носители, карбид кремния (SiC), оксид алюминия (например, оксид алюминия, упрочненный введением циркония), и тому подобное, а также комбинации, включающие по крайней мере один из перечисленных выше материалов. Пористый носитель может находиться в виде монолита, губки, фольги и так далее и может также включать защитное покрытие, например фосфат или фосфат металла.

Ce-Zr-R-A-M-O катализатор может, в качестве альтернативы или в дополнение, находиться в фильтре для улавливания твердых частиц. Фильтр для улавливания твердых частиц может включать любой фильтр и конструкцию, способную удалять твердые частицы из потока отработавших газов, и предотвращать выпуск таких твердых частиц в атмосферу. К тому же, когда Се-Zr-R-A-M-O катализатор также расположен на фильтре, фильтр способен восстанавливать NO_x. Например, после прокаливания при 600°С некоторые из Ce-Zr-R-A-M-O катализаторов способны превращать NO_x так, что его концентрация снижается до величины менее 50 ч./млн. по объему (т.е. конверсия составляет 85%), при температурах от примерно 200 до примерно 415°С.

Как указано выше, катализатор Ce-Zr-R-A-M-O можно применять в фильтре для улавливания твердых частиц. Фильтр для улавливания твердых частиц обычно включает оболочку и фильтрующий элемент, между ними расположен удерживающий материал. Фильтрующий элемент удаляет твердые частицы из потока ОГ. Фильтрующий элемент может включать любой материал, разработанный для применения в окружающей среде, который может удалять твердые частицы из потока газа. Некоторые возможные материалы включают керамики (например, экструдированные керамики), металлы (например, экструдированные, спеченные металлы) и карбид кремния, и другие, а также комбинации, включающие по крайней мере один из перечисленных выше материалов, например, кордиерит, оксид алюминия, фосфат алюминия, спеченную сталь (например, спеченную нержавеющую сталь). Например, фильтрующий элемент может включать газопроницаемый керамический материал, имеющий сотовую структуру, состоящую из множества каналов, например параллельных каналов. Каналы можно подразделить на перемежающиеся впускные каналы и выпускные каналы. Впускные каналы открыты на входной части фильтрующего элемента и закрыты на противоположной части фильтрующего элемента, в то время как выпускные каналы закрыты на входе и открыты на выходе. Впускные и выпускные каналы разделены пористыми продольными стенками, которые позволяют ОГ проходить из впускных каналов к выпускным каналам по их длине.

Необязательно в одном или более входных каналов может быть расположена композиция, способная к окислению сажи, в то время как катализатор Ce-Zr-R-A-M-O может быть расположен в одном или более выпускных каналов. Эти материалы могут быть нанесены на фильтрующий элемент грунтовкой, всасыванием, пропиткой, физисорбцией, хемисорбцией, осаждением, распылением или другим образом. В зависимости от расположения Ce-Zr-R-A-M-O катализатора на фильтре для улавливания твердых частиц можно выбрать композицию для окисления сажи на основании ее реакционной способности по отношению к другим компонентам ОГ. Например, композицию для окисления сажи можно выбрать так, чтобы она не проводила неселективного окисления аммиака (или мочевины) без совместно протекающей реакции с NO_x, в нужном температурном интервале (например, от 150 до примерно 500°С или около того).

Катализаторы окисления сажи могут представлять собой любой материал, способный окислять сажу, обладающий температурой зажигания реакции менее примерно 550°С, который не проявляет активности в окислении NH₃ при температурах ниже примерно 600°С. Возможные примеры таких катализаторов обсуждаются в патенте US 2005-0282698, это те из описанных в патентной публикации катализаторов, которые не обладают активностью в окислении аммиака. Такой вид активности будут проявлять многие каталитические композиции на основе неблагородных металлов. В общем, катализаторы окисления сажи, содержащие платину (Pt) и/или палладий (Pd) не годятся для этой цели.

Если применяют катализатор окисления, как с конвертором СКВ, катализатор окисления включает носитель, каталитически активный материал и оболочку, а также удерживающий материал, расположенный между носителем и оболочкой. Каталитически активный материал (материалы) для катализаторов окисления могут представлять собой катализаторы, способные окислять по крайней мере один из углеводородов и СО с образованием воды и СО₂ соответственно, и предпочтительно не окисляющие NO до NO₂. Носитель может включать материалы, которые применяют в фильтре для улавливания твердых частиц и/или устройстве СКВ. Хотя носитель может иметь любой размер и геометрическую структуру, размер и геометрию носителя предпочтительно выбирают так, чтобы оптимизировать удельную поверхность данного конвертора ОГ. Обычно носитель имеет сотовую структуру с меняющими направление каналами, имеющими любую округлую или многостороннюю форму, причем предпочтительными с точки зрения облегчения их производства и увеличения удельной поверхности являются практически квадратные, треугольные, пятигранные, шестигранные, семигранные или восьмигранные в сечении каналы.

Как упоминалось выше, по-видимому, благодаря особому механизму действия катализатора, описанного в настоящем описании, катализатор осуществляет улучшенное восстановление NO_x и конверсию аммиака в том случае, если он работает в условиях «стандартной реакции». В результате отработавшие газы, поступающие из дизельного двигателя, могут необязательно проходить из распределителя непосредственно через фильтр для улавливания твердых частиц, и из фильтра для улавливания твердых частиц прямо на необязательно присутствующее устройство СКВ, и затем их можно непосредственно выпускать в окружающую среду (т.е. без применения дополнительного или другого устройства обработки ОГ). В данном предпочтительном варианте катализатор Ce-Zr-R-A-M-O может быть расположен в фильтре для улавливания твердых частиц и/или в конверторе СКВ. Независимо от расположения катализатора, на катализатор подают также аммиак (и/или мочевину), путем введения непосредственно в устройство, содержащее катализатор, или введения в поток ОГ выше места расположения этого устройства. Альтернативно аммиак можно получать на транспортном средстве посредством термической десорбции аммиака из аммонийной соли, например Mg(NH₃)₆Cl₂, содержащейся в специальной системе подачи аммиака. Как только катализатор достигает температуры, которая выше или равна примерно 150°C, происходит зажигание реакции, превращающей NH₃ и NO_x в азот и воду.

Если катализатор расположен в фильтре для улавливания твердых частиц, например в выпускных каналах фильтра, поток ОГ протекает через впускные каналы и проходит через стенки каналов, при этом отфильтровывается сажа и твердые частицы из потока газов. Когда поток проходит через выпускные каналы, NO_x и аммиак превращаются в азот и воду. После выхода из фильтра поток можно, необязательно, обработать с целью окисления содержащихся в нем углеводородов и СО, а затем выпустить в атмосферу.

Если применяют катализатор окисления, предпочтительно использовать такой катализатор окисления, который не превращает NO в NO₂, но окисляет углеводороды и СО. Выходя с катализатора окисления, поток газа может проходить через фильтр для улавливания твердых частиц с целью удаления сажи и/или других твердых частиц. Если катализатор Ce-Zr-R-A-M-O расположен не на фильтре, NO_x восстанавливается позже в устройстве СКВ, содержащем катализатор Ce-Zr-R-A-M-O.

Нижеследующие примеры приведены для того, чтобы дополнительно проиллюстрировать описанный катализатор Ce-Zr-R-A-M-O, а не для того, чтобы ограничить сферу действия данного изобретения.

Примеры

Пример 1. Образец 1 представляет собой катализатор Ce_0,35Zr_0,35Mn_0,25W_0,05O₂.

168,3 миллилитра (мл) раствора паравольфрамата аммония (NH₄)₁₀W₁₂O₄₁ (концентрация 12,5 г WO₃ в литре (л)) со скоростью 10 миллилитров в минуту (мл/мин) при комнатной температуре (20-23°С) и при интенсивном перемешивании выливали в раствор, полученный смешиванием 220,5 мл Се(НО₃)₃, 158 мл ZrO(NO₃)₂, и 79,5 мл Mn(NO₃)₂ концентрации 50 г MO₂/л. После прибавления к смешанному раствору нитратов паравольфрамата аммония образовавшуюся суспензию нагревали до 70°С и затем прибавляли 2N раствор KОН до достижения рН=9±0,1. Суспензию перемешивали при этих условиях в течение 2 часов. Суспензию фильтровали и осадок промывали дистиллированной водой до полного отсутствия нитрат-ионов в фильтрате. Наконец, осадок промывали этанолом. Осадок сушили сначала на воздухе, а затем в сушильной печи при температуре от 110 до 120°С в течение времени от 12 до 14 часов, а затем прокаливали при 600°C в течение 4 часов.

Пример 2. Образец 2 представляет собой катализатор Се_0,3-Zr_0,3-Mn_0,3-W_0,1-O₂.

336,5 мл раствора паравольфрамата аммония (NH₄)₁₀W₁₂O₄₁ (концентрация 12,5 г WO₃/л) при комнатной температуре (20-23°С) со скоростью 10 мл/мин при интенсивном перемешивании выливали в раствор, полученный смешиванием 187 мл Се(NO₃)₃, 134 мл ZrO(NO₃)₂ и 95 мл Mn(NO₃)₂ концентрации 50 г МО₂/л. После прибавления к смешанному раствору нитратов паравольфрамата аммония образовавшуюся суспензию нагревали до 70°C и затем прибавляли 2N раствор KОН до достижения рН=9±0,1. Суспензию перемешивали при этих условиях в течение 2 часов. Суспензию фильтровали и осадок промывали дистиллированной водой до полного отсутствия нитрат-ионов в фильтрате. Наконец, осадок промывали этанолом. Осадок сушили сначала на воздухе, а затем в сушильной печи при температуре от 110 до
