Реферат

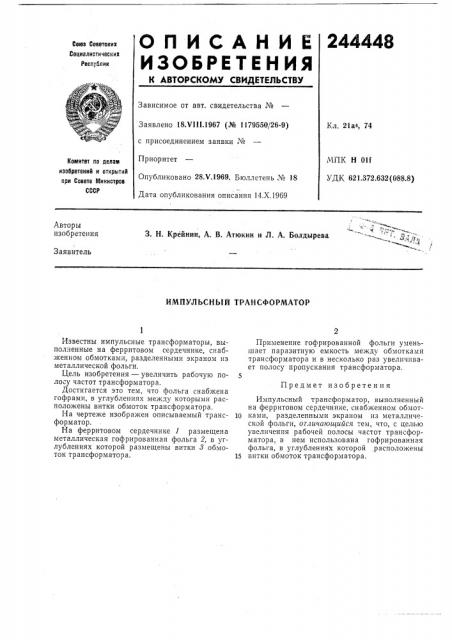

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.VIII.1967 (№ 1179550/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 14.Х.1969

Кл. 21а4, 74

МПК Н 01f

УДК 621.372.632 (088.8) Комитет по делам изооретеиий и открытий при Совете Министров

СССР

Авторы изобретения

3. Н. Крейнин, А. В. Атюкин и Л. А. Болдырева

Заявитель

ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР

Применение гофрированной фольги уменьшает паразитную емкость между обмотками трансформатора и в несколько раз увеличивает полосу пропускания трансформатора.

Импульсный трансформатор, выполненный на ферритовом сердечнике, снабженном обмот1Q ками, разделенными экраном из металлической фольги, отличающийся тем, что, с целью увеличения рабочей полосы частот тран форматора, в нем использована гофрированная фольга, в углублениях которой расположены

15 витки обмоток трансформатора, Известны импульсные трансформаторы, выполненные на ферритовом сердечнике, снабженном обмотками, разделенными экраном из металлической фольги.

Цель изобретения — увеличить рабочую пологу частот трансформатора.

Достигается это тем, что фольга снабжена гофрами, в углублениях между которыми расположены витки обмоток трансформатора.

На чертеже изображен описываемый трансформатор.

На ферритовом сердечнике 1 размещена металлическая гофрированная фольга 2, в углублениях которой размещены витки 8 обмоток трансформатора.

Предмет изобретения

244448
