Реферат



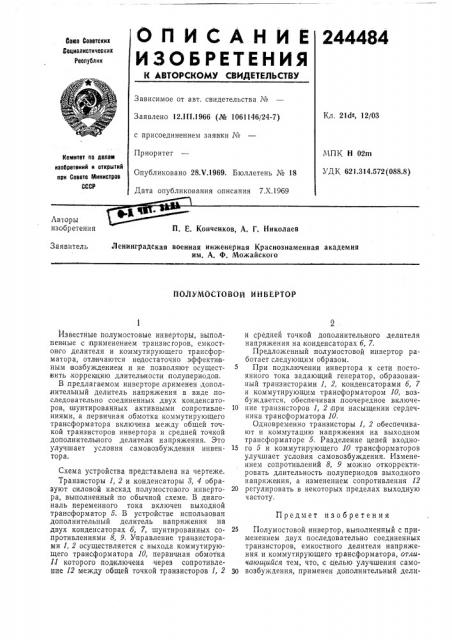

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

244484

Сооюв Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.11!.1966 (№ 1061146/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969, Бюллетень _#_ 18

Дата опубликования описания 7.Х.1969

Кл. 21(32, 12/03

МПК Н 02m

УДК 621.314.572 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения

П. Е. Коиченков, А, Г. Николаев

Заявитель

Ленинградская военная инженерная Краснознаменная академия им. А, Ф. Можайского

ПОЛУМОСТОВОЙ ИНВЕРТОР

Предмет изобретения

Йзвестйые полумостовые инверторь|, вь1полненные с применением транзисгоров, емкостонго делителя и коммутирующего трансформатора, отл ичаются недостаточно э ффекти вным возбуждением и не позволяют осуществить,корреицию длителыности полу периодов.

В предлагаемом инверторе применен дополнительный делитель напряжения в виде,после довательно соединенных двух конденсаторов, |шунтированных активными сопротивлениями, а первичная обмотка коммутирующего трансформатора включена между общей точкой транзисторов инвертора и средней точкой дополнительного делителя напряжения. Это улучшает условия самовозбуждения инвентора.

Схема устройства представлена на чертеже.

Транзисторы 1, 2 и конденсаторы 8, 4 образуют силовой каскад полумостового инвертора, выполненный:.по обычной схеме. В диагональ переменного тока включен выходной трансформатор 5. В устройстве использован дополнительный делитель напряжения на двух конденсаторах б, 7, шунтироваиных сопротивлениями 8, 9. Управление транзисторами 1, 2 осуществляется с выхода коммутирующего трансформатора 10, первичная обмотка

11 которого подключена через сопротивление 12 между общей точкой транзисторов 1, 2 и средней точкой дополнительного, делителя напряжения на,конденсаторах 6, 7.

Предложенный,:полумостовой инвертор работает следующим образом.

При подключении инвертора к сети постоянного тока задающий генератор, образованный транзисторами 1, 2, конденсаторами б, 7 и коммутирующим трансформатором 10, возбуждается, обеспечивая, поочередное включе10 ние транзисторов 1, 2 при насыщении сердечника трансформатора 10.

Одновременно транзисторы 1, 2 обеспечивают и коммутацию напряжения на выходном трансформаторе 5. Разделение цепей входно15 го 5 и коммутирующего 10 трансформаторов улучшает условия самовозбуждения. Изменением сопротивлений 8, 9 можно откорректировать длительность полупериодов выходного напряжения, а изменением сопротивления 12

20 регулировать в некоторых пределах выходную частоту.

25 Полумостовой инвертор, выполненный с применением двух последовательно соединенных транзисторов, емкостного делителя напряжения и коммутирующего трансформатора, отличающийся тем, что, с целью улучшения само30 возбуждения, применен дополнительный дели3 тель напряжения в виде двух конденсаторов, шунтированных активными сопротивлениями, а первичная обмотка коммутирующего трансформатора включена между общей точкой транзисторов и средней точкой дополнительного делителя напряжения.
