Реферат

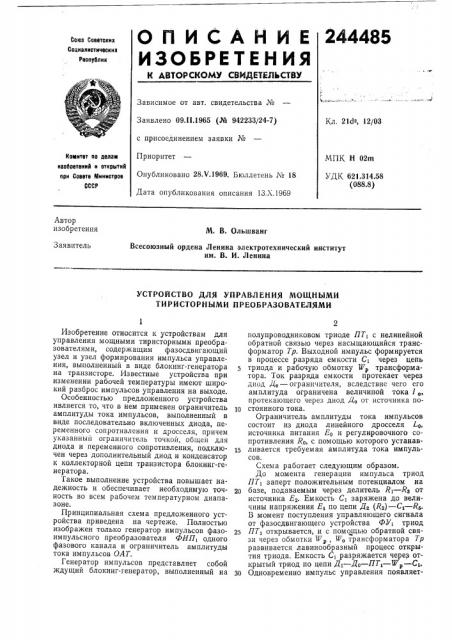

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Ссюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.11.1965 (№ 942233/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень ¹ 18

Дата опубликования описания 13.Х,1969

Кл. 21d2, 12/03

МПК Н 02m

УДК 621.314.58 (088.8) Комитет по делам иаобрвтвиий и открытий при Совете Министров

СССР

Автор изобретения

М. В. Ольшванг

Заявитель

Всесоюзный ордена Ленина электротехнический институт им. В. И. Ленина

УСТРОЙСТВО ДЛЯ УПРАВЛ ЕНИЯ МОЩНЫМИ

ТИ РИ СТОР НЫМИ ПРЕОБРАЗОВАТЕЛЯМИ

Изобретение относится к устройствам для управления мощными тиристорными преобразователями, содержащим фазосдвигающий узел и узел формирования импульса управления, выполненный в виде блокинг-генератора на транзисторе. Известные устройства при изменении рабочей температуры имеют широкий разброс импульсов управления на выходе.

Особенностью предложенного устройства является то, что в нем применен ограничитель амплитуды тока импульсов, выполненный в виде последовательно включенных диода, переменного сопротивления и дросселя, причем указанный ограничитель точкой, общей для диода и переменного сопротивления, подключен через дополнительный диод и конденсатор к коллекторной цепи транзистора блокинг-генератора.

Такое выполнение устройства повышает надежность и обеспечивает необходимую точность во всем рабочем температурном диапазоне.

Принципиальная схема предложенного устройства приведена на чертеже. Полностью изображен только генератор импульсов фазоимпульсного преобразователя ФИП1 одного фазового канала и ограничитель амплитуды тока импульсов ОАТ.

Генератор импульсов представляет собой ждущий блокинг-генератор, выполненный на полупроводниковом триоде ПТ, с нелинейной обратной связью через насыщающийся трансформаторр Тр. Выходной импульс формируется в процессе разряда емкости С1 через цепь триода и рабочую обмотку Кр трансформатора. Ток разряда емкости протекает через диод До — ограничителя, вследствие чего его амплитуда ограничена величиной тока 1 „, протекающего через диод 4< от источника по10 стоянного тока.

Ограничитель амплитуды тока импульсов состоит из диода линейного дросселя 1.о, источника питания Ео и регулировочного сопротивления Яо, с помощью которого устанав15 ливается требуемая амплитуда тока импульсов.

Схема работает следующим образом.

До момента генерации импульса триод

ПТ, заперт положительным потенциалом на

2п базе, подаваемым чеРез делитель R> — Ra от источника Е2. Емкость С1 заряжена до величины напряжения Е по цепи Да (Ra) — С1 — Rs.

B момент поступления управляющего сигнала от фазосдвигающего устройства ФУ1 триод

2б ПТ1 открывается, и с помощью обратной связи через обмотки Wð, Юz трансформатора Тр развивается лавинообразный процесс открытия триода. Емкость С1 разряжается через открытый триод по цепи Ä вЂ” До — ПТт — У р — Ст.

Зо Одновременно импульс управления появляет244485 ся в цепи тиристора Т и включает его, В момент насыщения трансформатора выходной им пульс прекр ащается.

Через цепь R4 в обмотку Wp подается ток, перемагничивающий трансформатор в исходное состояние.

Если приведенное к обмотке W сопротивление нагрузки трансформатора Тр оказывается настолько малым, что ток разряда может превысить величину тока Ip, диод До запирается, и напряжение импульса прикладывается к индуктивности I >. Величина последней выбрана такой, что под влиянием напряжения импульса, действующего всего несколько сотых периода, ток в индуктивности практически не успевает измениться. Ток разряда также ограничен величиной Ip, что исключает броски тока в момент насьццения трансформатора Тр и запирания триода ПТь которые обычно имеют место в подобных генераторах и являются одной из основных причин быстрого выхода триодов из строя.

В момент появления на шине 10 напряжения импульса к-го генератора диод Д1 запирается. Тем самым устраняется взаимное влияние ФИП через общий ограничитель.

Цепь заряда емкости С1 обеспечивается с помощью диода Дг или сопротивления Р2.

Параметры выходных импульсов в устройстве управления тиристорными преобразователями по схеме: максимальная амплитуда напряжения импульса 20 в, максимальная амплитуда тока импульса 2 а или менее, длительность фронта импульса 3 — 7 мксек, длительность импульса на уровне 0,9 от ампли10 туды — не менее 20 мксек.

Предмет изобретения

Устройство для управления мощными тири15 сторными преобразователями, содержащее фазосдвигающий узел и узел формирования импульса управления, выполненный в виде блокинг-генератора на транзисторе, отличаюи ееся тем, что, с целью повышения надеж

20 ности и обеспечения необходимой точности во всем рабочем температурном диапазоне, применен ограничитель амплитуды тока импульсов, выполненный в виде последовательно включенных диода, переменного сопротивле25 ния и дросселя, причем указанный ограничитель точкой, общей для диода и переменного сопротивления, подключен через дополнительный диод и конденсатор к коллекторной цепи транзистора блокинг-генератора, 244485

Wan, 1

Тр

1 !

1 т Я() ! !

1 !

1 опт
