244489

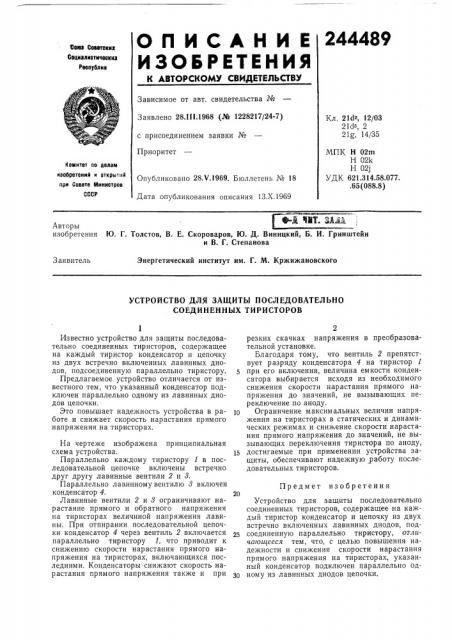

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеаэ Соеетскил

Сециалиотичеокил

Реептблик

Зависимое от авт. свидетельства №

Заявлено 28.Ш.1968 (¹ 1228217/24-7) с присоединением заявки №

Приоритет

Кл, 21d2, 12/03

21с1а, 2

21g, 14/35

МПК Н 02m

Н 021с

Н 02j

УДК 621.314.58.077..65 (088.8) Конитет по делан иаооретеиий и открытий при Совете Министров

СССР

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 13.Х.1969

Авторы изобретения Ю. Г. Толстов, В. Е. Скороваров, Ю. Д. Виницкий, Б. И. Гринштейн и В. Г. Степанова

Заявитель

Энергетический институт им. Г. М. Кржижановского

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПОСЛЕДОВАТЕЛЬНО

СОЕДИНЕННЫХ ТИРИСТОРОВ

Известно устройство для защиты последовательно соединенных тиристоров, содержащее на каждый тиристор конденсатор и цепочку из двух встречно включенных лавинных диодов, подсоединенную параллельно тиристору.

Предлагаемое устройство отличается от известного тем, что указанный конденсатор подключен параллельно одному из лавинных диодов цепочки.

Это повышает надежность устройства в работе и снижает скорость нарастания прямого напряжения на тиристорах.

На чертеже изображена принципиальная схема устройства.

Параллельно каждому тиристору 1 в последовательной цепочке включены встречно друг другу лавинные вентили 2 и 8.

Параллельно лавинному вентилю 8 включен конденсатор 4.

Лавинные вентили 2 и 8 ограничивают нарастание прямого и обратного напряжения на тиристорах величиной напряжения лавины. При отпирании последовательной цепочки конденсатор 4 через вентиль 2 включается параллельно тиристору 1, что приводит к снижению скорости нарастания прямого напряжения на тиристорах, включающихся последними. Конденсаторы снижают скорость нарастания прямого напряжения также и при

2 резких скачках напряжения в преобразовательной установке.

Благодаря тому, что вентиль 2 препятствует разряду конденсатора 4 на тиристор 1 при его включении, величина емкости конденсатора выбирается исходя из необходимого снижения скорости нарастания прямого напряжения до значений, не вызывающих переключение по аноду.

1п Ограничение максимальных величин напряжения на тиристорах в статических и динамических режимах и снижение скорости нарастания прямого напряжения до значений, не вызывающих переключения тиристора по аноду, 1 достигаемые при применении устройства защиты, обеспечивают надежную работу последовательных тиристоров.

Предмет изобретения

Устройство для защиты последовательно соединенных тиристоров, содержащее на каждый тиристор конденсатор и цепочку из двух встречно включенных лавинных диодов, под2S соединенную параллельно тиристору, отличаюи ееся тем, что, с целью повышения надежности и снижения скорости нарастания прямого напряжения на тиристорах, указанный конденсатор подключен параллельно од3п ному из лавинных диодов цепочки.
