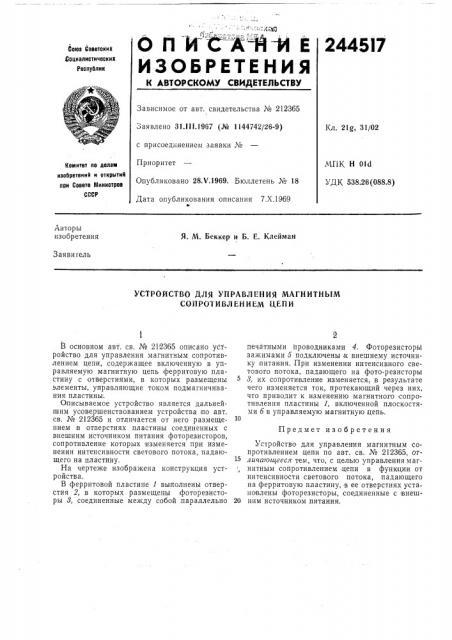

Реферат



о и Е

ИЗОБРЕТЕНИЯ

2445)7

Союа Советских

Социалистических

Респуолик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ 212365

Заявлено 31 Ill.1967 (¹ 1144742/26-9) Кл. 21g, 31/02 с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 7.Х.1969

МПК Н Old

УДК 538.26(088.8) Комитет по делам изобретений н открытий пои Совете Министров

СССР

Авторы изобретения

Я. М. Беккер н Б. Е. Клейман

Заявигель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ МАГНИТНЫМ

СОПРОТИВЛЕНИЕМ ЦЕПИ печатными проводниками 4. Фоторезисторы зажимами 5 подключены к внешнему источнику,питания. При изменении интенсивного светового потока, падающего на фото-резисторы

8, их сопротивление изменяется, в результате чего изменяется ток, протекающий через них, что приводит к изменению магнитного сопротивления пластины 1, включенной .плоскостями б в управляемую магнитную цепь.

Устройство для управления магнитным сопротивлением цепи по авт. св. № 212365, отличаюи ееся тем, что, с целью управления магнитным сопротивлением цепи в функции от интенсивности светового потока, падающего на ферритовую пластину, в ее отверстиях установлены фоторезисторы, соединенные с 1внеш20 ним источником питания, В основном авт. св. № 212365 описано устройство для управления магнитным сопротивлением цепи, содержащее включенную в управляемую магнитную цепь ферритовую пластину с отверстиями, в которых размещены элементы, управляющие током подмагничивания пластины.

Описываемое устройство является дальнейшим усовершенствованием устройства по авт. св. № 212365 и отличается от него размещением в отверстиях пластины соединенных с внешним источником питания фоторезисторов, сопротивление которых изменяется при изменении интенсивности светового потока, падающего на пластину.

На чертеже изображена конструкция устройства.

В ферритовой пластине / выполнены отверстия 2, в которых размещены 1фоторезисторы 3, соединенные между собой параллельно

Предмет изобретения

244517
