Реферат



АЙ

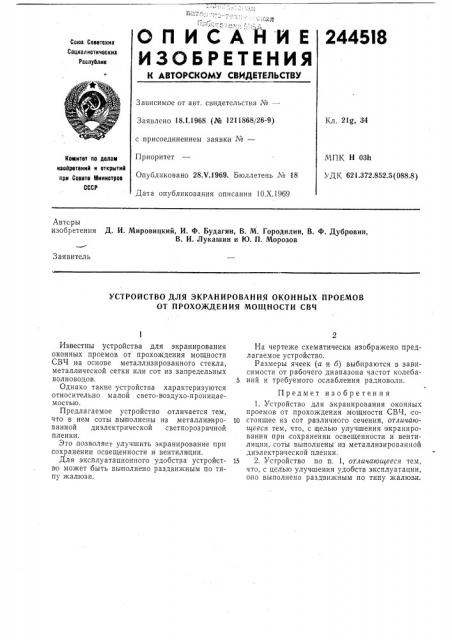

ОПИС ИЕ

ИЗОБPЕТЕНИЯ

Соаа Советских

Социалистических

Респуйлик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимае от авт. свидетельства №вЂ”

Заявлено 18.1.1968 (№ 1211868j26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28Х.1969. Бюллетень ¹ 18

Дата опубликования описания 10.Х.1969

Кл. 21g, 34

МПК Н 03h

Ъ ДК 621.372.852.5(088.8) Комитет по делам иаоорвтеиий и открытий при Совете Министров

СССР

Авторы изобретения Д. И. Мировицкий, И. Ф. Будагян, В. М. Городилин, В. Ф. Дубровин, В. И. Лукашин и Ю. П. Морозов

Заявитель

УСТРОЙСТВО ДЛЯ ЭКРАНИРОВАНИЯ ОКОННЫХ ПРОЕМОВ

ОТ ПРОХОЖДЕНИЯ МОЩНОСТИ СВЧ

Известны устройства для экранирования оконных проемов от прохождения мощности

СВЧ на основе металлизированного стекла, металлической сетки или сот из запредельных волноводов.

Однако такие устройства характеризуются относительно малой свето-воздуха-проницаем остью.

Предлагаемое устройство отличается тем, что в нем соты вы полнены из металлизированной диэлектрической светпорозрачной пленки.

Это позволяет улучшить экранирование при сохранении освещенности и вентиляции.

Для эксплуатационного удобства устройство может быть выполнено раздвижным по типу жалюзи.

На чертеже схематически изображено предлагаемое устройство.

Размеры ячеек (а и б) выбираются в зависимости от рабочего диапазона частот колеба5 ний и требуемого ослабления радиоволн.

Предмет изобретения

1. Устройство для экранирования оконных проемов от прохождения, мощности СВЧ, со10 стоящее из сот различного сечения, отличаютлееся тем, что, с целью улучшения экранирования при сохранении освещенности и вентиляции, соты выполнены из металлизированной диэлектрической пленки.

15 2. Устройство по п. 1, отличающееся тем, что, с целью улучшения удобств эксплуатации, оно выполнено раздвижным по типу жалюзи.

244518

Составитель А. Кузнецов

Техред Л. Я. Левина Корректор Л. А. Иголкина

Редактор В. Кузнецов

Типография, пр. Сапунова, 2

Заказ 2509(15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
