Реферат

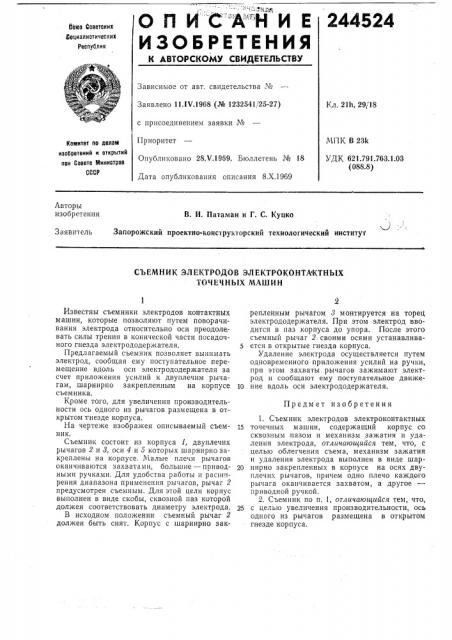

О П И С А""- Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ооюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11, IV.1968 (№ 1232541i25-27) с присоединением заявки №

Приоритет

Опубликовано 28.V.1969. Бюллетень № 18

Дата опубликования описания 8.Х.1969

Кл. 211т, 29 18

МПК В 23k

УДК 621.791.763.1.03 (088.8) Комитет по делай изобретений и открытий пои Совете Министров

СССР

Авторы изобретения

В. И. Патаман и Г. С. Куцко

Запорожский проектно-конструкторский технологический институт

Заявитель

СЪЕМ НИ К ЭЛЕКТРОДОВ ЭЛ ЕКТРОКОНТАКТНЫХ

ТОЧЕЧНЫХ МАШИН

Предмет изобретения

Известны съемники электродов контактных машин, которые позволяют путем поворачивания электрода относительно оси преодоле.вать силы трения в конической части посадочного гнезда электрододержателя.

Предлагаемый съемник позволяет вынимать электрод, сообщая ему поступательное перемещение вдоль оси электрододержателя за счет приложения усилий к двуплечим рычагам, шарнирно закрепленным на корпусе съемника.

Кроме того, для увеличения производительности ось одного из рычагов размещена в открытом тнезде корпуса.

На чертеже изображен описываемый съемник.

Съемник состоит из корпуса 1, двуплечих рычагов 2 и 8, оси 4 и б которых шарнирно закреплены на корпусе, Малые плечи рычагов оканчиваются захватами, большие — приводными ручками. Для удобства работы и расцгирения диапазона применения рычагов, рычаг 2 предусмотрен съемным. Для этой цели корпус выполнен в виде скобы, сквозной паз которой должен соответствовать диаметру электрода.

В исходном положении съемный рычаг 2 должен быть снят. Корпус с шарнирно закреплейным рычагом 8 монтируется на торец электрододержателя. При этом электрод вводится в паз корпуса до упора. После этого съемный рычаг 2 своими осями устанавливается в открытые гнезда корпуса.

Удаление электрода осуществляется путем одновременного приложения усилий на ручки, при этом захваты рычагов зажимают электрод и сообщают ему поступательное движе10 ние вдоль оси электрододержателя.

1. Съемник электродов электроконтактных

15 точечных машин, содержащий корпус со сквозным пазом и механизм зажатия и удаления электрода, отличающийся тем, что, с целью облегчения съема, механизм зажатия и удаления электрода выполнен в виде шар20 нирно закрепленных в корпусе на осях двуплечих рычагов, причем одно плечо каждого рычага оканчивается захватом, а другое приводной ручкой.

2. Съемник по п. 1, отличающийся тем, что, 25 с целью увеличения производительности, ось одного из рычагов размещена в открытом гнезде корпуса, 244524

Vô

Составитель E. Гузикои

Техред Л. Я. Левина

Koppernop С. М. СигаЛ

Редактор Гуськова

Типография, пр. Сапунова, 2

Заказ 2500/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
