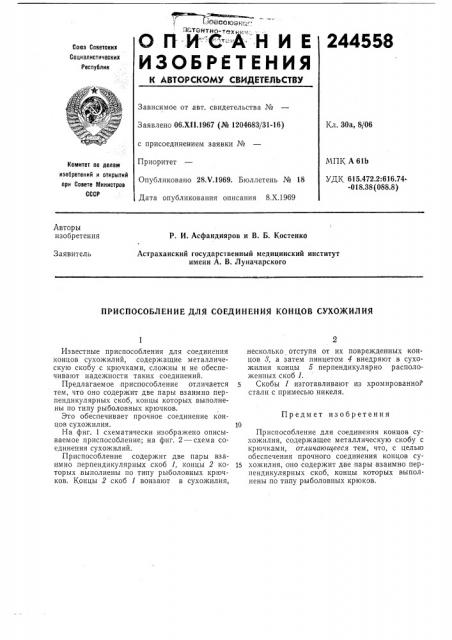

асоюзм", О П-И"С"- А Н И Е 244558

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 06;XI I.1967 (№ 1204683/31-16) с присоединением заявки №

Приоритет

Опубликовано 28.Ч,1969. Бюллетень № 18

Дата опубликования описания 8.Х.1969

Кл. 30а, 8/06

МПК А 61b

УДК 615.472.2:616.74-018.38 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

P. И. Асфандияров и В. Б. Костенко

Астраханский государственный медицинский институт имени A. В. Луначарского

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ СОЕДИНЕНИЯ КОНЦОВ СУХОЖИЛИЯ

Предмет изобретения

Известные приспособления для соединения концов сухожилий, содержащие металлическую скобу с крючками, сложны и не обеспечивают надежности таких соединений.

Предлагаемое, приспособление отличается тем, что оно содержит две пары взаимно перпендикулярных скоб, концы которых выполнены по типу рыболовных крючков.

Это обеспечивает прочное соединение концов сухожилия.

На фиг. 1 схематически изображено описываемое приспособление; на фиг. 2 — схема соединения сухожилий.

Приспособление содержит две пары взаимно перпендикулярных скоб 1, концы 2 которых выполнены по типу рыболовных крючков. Концы 2 скоб 1 вонзают в сухожилия, несколько отступя от их поврежденных концов 8, а затем пинцетом 4 внедряют в сухожилия концы 5 перпендикулярно расположенных скоб 1.

5 Скобы 1 изготавливают из хромированно Р стали с примесью никеля.

Приспособление для соединения концов сухожилия, содержащее металлическую скобу с крючками, отличающееся тем, что, с целью обеспечения прочного соединения концов су15 хожилия, оно содержит две пары взаимно перпендикулярных скоб, концы которых выполнены по типу рыболовных крюков. rO +

244И8

Ф юг. 3
