Реферат

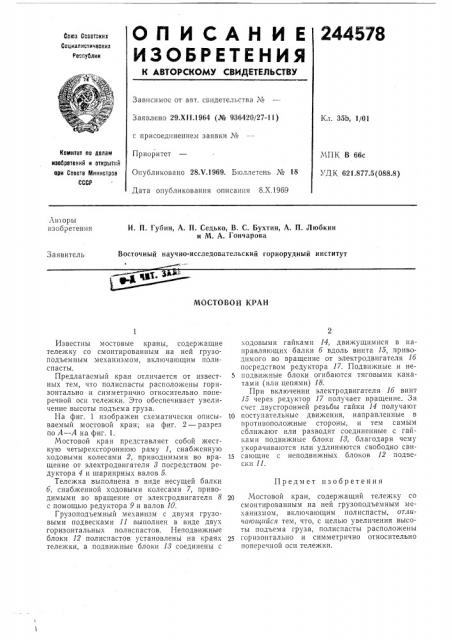

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Согетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.XI I.1964 (№ 936420/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 28.Ъ".1969. Бюллетень № 18

Дата опубликования описания 8.Х.1969

Кл. 35b, 1/01

Комитет ло делим изобретений и открытий ори Секете MHHHGTpoB

СССР

МПК В 66с

УДК, 621.877.5(088.8) ;"ип ор ы изобретения

И. П. Губин, A. П. Седько, В. С. Бухтин, А. П. Любкин и M. A, Гончарова

Восточный научно-исследовательский горнорудиый институт

Заявитель

® кЦ1%.

МОСТОВОЙ КРАН

Предмет изобретения

Известны мостовые краны, содержащие тележку со смонтированным на ней грузоподъемным механизмом, включающим полиспасты.

Предлагаемый кран отличается от известных тем, что полиспасты расположены горизонтально и симметрично относительно поперечной оси тележки. Зто обеспечивает увеличение высоты подъема груза.

На фиг. 1 изображен схематически описываемый мостовой кран; на фиг. 2 — разрез по А — А на фиг. 1.

Мостовой кран представляет собой жесткую четырехстороннюю раму 1, снабженную ходовыми колесами 2, приводимыми во вращение от электродвигателя 3 посредством редуктора 4 и шарнирных валов 5.

Тележка выполнена в виде несущей балки

6, снабженной ходовыми колесами 7, приводимыми во вращение от электродвигателя 8 с помощью редуктора 9 и валов 10.

Грузоподъемный механизм с двумя грузовыми подвесками 11 выполнен в виде двух горизонтальных полиспастов. Неподвижные блоки 12 полиспастов установлены на краях тележки, а подвижные блоки 18 соединены с ходовыми гайками 14, движущимися в направляющих балки б вдоль винта 15, приводимого во вращение от электродвигателя 16 посредством редуктора 17. Подвижные и не5 подвижные блоки огибаются тяговыми канатам и (ил и цепям н) 18.

При включении электродвигателя 16 винт

15 через редуктор 17 получает вращение. 3а счет двусторонней резьбы гайки 14 получают

10 поступательные движения, направленные в противоположные cTopoHbl> и тем самым сближают или разводят соединенные с гайками подвижные блоки 18, благодаря чему укорачиваются или удлиняются свободно свиj5 сающие с неподвижных блоков 12 подвески 11.

2р Мостовой кран, содержащий тележку со смонтированным на ней грузоподъемным механизмом, включающим полиспасты, отличаюп1ийся тем, что, с целью увеличения высоты подъема груза, полиспасты расположены горизонтально и симметрично относительно поперечной оси тележки.

244578

Фиг, /

Составитель Ф, Тищенко

Техред Л. Я. Левина Корректор Л. А. Иголкина

Редактор Л. Панус

Типография, пр. Сапунова, 2

Заказ 2503/14 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Ми.шстров СССР

Москва, Центр, пр. Серова, д. 4
