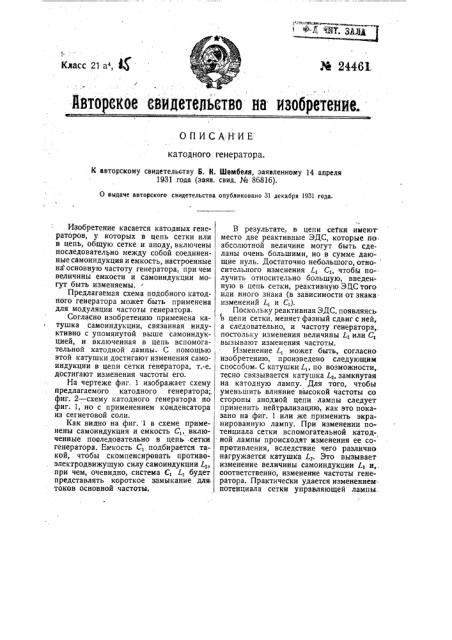

Йвторекое евидетельетво на изобретение.ОПИСАНИЕкатодного генератора.

К авторскому свидетельству Б. К. Швмбеля, заявленному 14 апреля

1931 года (заяв. саид. № 86816).

О выдаче авторского свидетельства опубликовано 31 декабря 1931 года.

Изобретение касается катодных генераторов; у которых в цепь сетки или в цепь, общую сетке и аноду, включены последовательно между собой соединенные самоиндукция и емкость, настроенные на основную частоту генератора, при чем величины емкости и самоиндукции могут быть изменяемы.

Предлагаемая схема подобного катодного генератора может быть применена для модуляции частоты генератора.

Согласно изобретению применена катушка самоиндукции, связанная индуктивно с упомянутой выше самоиндукцией, и включенная в цепь вспомогательной катодной лампы. С помощью этой катушки достигают изменения самоиндукции в цепи сетки генератора, т.-е. достигают изменения частоты его.

На чертеже фиг. 1 изображает схему предлагаемого катодного генератора;, фиг. 2 †схе катодного генератора но фиг. 1, но с применением конденсатора из сегнетовой соли.

Как видно на фиг. 1 в схеме применены самоиндукция и емкость С„включенные поаледовательно в цепь, сетки генератора. Емкость С, подбирается та-кой, чтобы скомпенсировать противоэлектродвижущую силу самоиндукции L,, при чем, очевидно, система С, L, будет представлять короткое замыкание для токов основной частоты.

В результате, в цепи сетки имеют место две реактивные ЭДС, которые по абсолютной величине могут быть сделаны очень большими, но в сумме дающие нуль. Достаточно небольшого, отно- сительного изменения L, С„ чтобы по-лучить относительно большую, введенную в цепь сетки, реактивную ЭЦС того или иного знака (в зависимости от знака изменени" L и С,).

Поскольку реактивная ЭДС, появляясь в цепи сетки, меняет фазный сдвиг с ней, а следовательно, и частоту генератора,. постольку изменения величины L, или С, . вызывают изменения частоты.

Изменение L может быть, согласно изобретению, произведено следующим

1 способом. С катушки L„ïî возможности, тесно связывается катушка L2, замкнутая на катодную лампу. Для того, чтобы уменьшить влияние высокой частоты со, стороны анодной цепи лампы следует применить нейтрализацию, как это показано на фиг. 1 или же применить экранированную лампу. При изменении потенциала сетки вспомогательной катодной лампы происходят изменения ее сопротивления, вследствие чего различно нагружаетса катуш1са L,. Это вызывает изменение величины самоиндукции L, и,. соответственно, изменение частоты генератора.. Практически удается изменением потенциала сетки управияющей лампы. тна 1 V получать изменение частоты на

100 V.

Для изменения одной из реактивных ,.ЭДС в описанной схеме может быть применен конденсатор, в котором диэлектриком, служит сегнетовая соль

"(фиг. 2). На обкладки конденсатора подается аоляризационный потенциал через реактивные катушки 1„(. Изменение этого иотенциала изменяет емкость, а, следовательно, и частоту генератора.

Самоиндукция L, и емкость С, могут бьиь включены также и в общий провод .агни сетки и цепи анода. Предмет изоб ретения1. Катодный генератор со-включением в цепь сетки его или в цепь, общую сетке. и аноду, самоиндукции и емкости, настроенных на основную частоту генератора, величины коих могут быть изменяемы, каковые емкость и самоиндукция соединены между собою последовательно, стличающийся применением катушки L„ связанной индуктивно с упомянутой самоиндукцией и включенной в цепьвспомогательной катодной лампы (фиг. 1).

2. При генераторе по и. 1 применение конденсатора С, из сегнетовой соли. фиг 2.
