Реферат

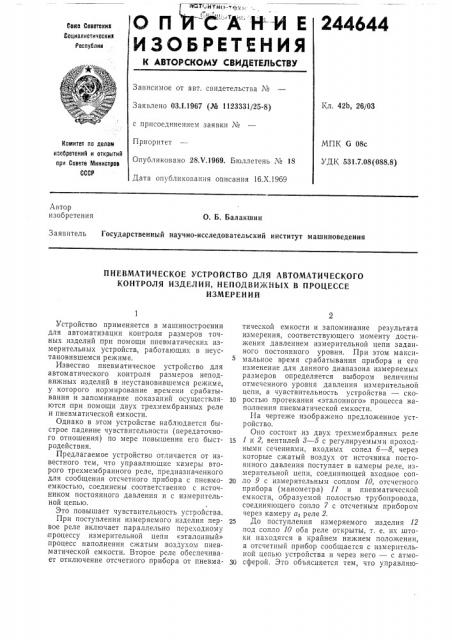

244644

0 П Ёс" А -" н"-И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 03.1,1967 (¹ 1123331/25-8) с присоединением заявки №

Приоритет

Опубликовано 28Х,1969. Бюллетень ¹ 18

Дата опубликования описания 16.Х.1969

Кл. 42b, 26/03

МПК G 08с

УДК 531.7,08(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

О. Б. Балакшин

Заявитель Государственный научно-исследовательский институт машиноведения

ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

КОНТРОЛЯ ИЗДЕЛИЙ, НЕПОДВИЖНЬ1Х В ПРОЦЕССЕ

ИЗМЕРЕНИЙ

Устройство применяется в машиностроении для автоматизации контроля размеров точных изделий при помощи пневматических измерительных устройств, работающих в неустановившемся режиме.

Известно пневм атическое устройство для автоматического контроля размеров неподвижных изделий в неустановившемся рея<име, у которого нормирование времени срабатывания и запоминание показаний осуществляются при помощи двух трехмембранных реле и пневматической емкости.

Однако в этом устройстве наблюдается быстрое падение чувствительности (передаточного отношения) по мере повышения его быстродействия.

Предлагаемое устройство отличается от известного тем, что управляющие камеры второго трехмембранного реле, предназначенного для сообщения отсчетного прибора с пневмоемкостью, соединены соответственно с источником постоянного давления и с измерительной цепью.

Это повышает чувствительность устройства.

При поступлении измеряемого изделия первое реле включает параллельно переходному процессу измерительной цепи «эталонный» процесс наполнения сжатым воздухом пневматической емкости. Второе реле обеспечивает отключение отсчетного прибора от пневматической емкости и запоминание результата измерения, соответствующего моменту достижения давлением измерительной цепи заданного постоянного уровня. При этом максимальное время срабатывания прибора и его изменение для данного диапазона измеряемых размеров определяется выбором величины отмеченного уровня давления измерительной цепи, а чувствительность устройства — ско10 ростью протекания «эталонного» процесса наполнения пневматической емкости.

На чертеже изображено предложенное устройство.

Оно состоит из двух трехмембранных реле

15 1 и 2, вентилей 8 — 5 с регулируемыми проходными сечениями, входных сопел б — 8, через которые св<атый воздух от источника постоянного давления поступает в камеры реле, измерительной цепи, соединяющей входное соп20 ло 9 с измерительным соплом 10, отсчетного прибора (манометра) 11 и пневматической емкости, образуемой полостью трубопровода, соединяющего сопло 7 с отсчетным прибором через камеру а, реле 2.

25 До поступления измеряемого изделия 12 под сопло 10 оба реле открыты, т. е. их штоки находятся в крайнем нижнем положении, а отсчетный прибор сообщается с измерительной цепью устройства и через него — с атмо30 сферой. Это объясняется тем, что управляю244644

Составитель М. Климовская

Техред Л. Я. Левина Корректор Т. П. Лаврухина

Редактор А. Бер

Заказ 2577)1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 щие камеры а> и аз обоих реле находятся под воздействием постоянных по величине давлений «подпора», предварительно устанавливаемых вентилями 8 и 4, а управляющие камеры и< и а, сообщены с атмосферой.

После поступления измеряемого изделия под сопло 10 расход воздуха измерительной цепи резко ограничивается величиной кольцевого зазора S. В результате давление воздуха в этой цепи и камере а5 резко возрастает и вызывает практически мгновенное срабатывание реле 1 из-за того, что давление подпора в камере а> мало и служит лишь для фиксации положения:штока в исходном (нижнем) положении. При этом включается «эталонный» процесс наполнения сжатым воздухом через сопло 7 пневмоемкости, образуемой отрезком трубопровода, соединяющего сопло 7 с манометром, вентилем 5 и реле 1. Реле 2 срабатывает, и манометр отключается в момент превышения давления измерительной цепи, соединенной с камерой а4 постоянного давления подпора камеры а>. В результате время срабатывания устройства, зависящее от величины измеряемого зазора перед соплом 10 (размера изделия), ограничивается величиной давления в камере а реле 2 тем больше, чем меньше это давление. Чувствительность определяется скоростью протекания эталонного процесса изменения давления в пневмоемкости и тем больше, чем выше эта скорость.

Последняя зависит от величины входного давления, диаметра отверстия сопла 7, степени открытия, вентиля 5 и суммарной величины наполняемой емкости, включающей емкосги отсчетного устройства.

Таким образом, данная конструкция устройства обеспечивает раздельное регулирование как времени срабатывания прибора, так и величины его чувствительности и этим обеспеТ0 чивает необходимую производительность контроля при заданной чувствительности прибора.

Предмет изобретения

15 Пневматическое устройство для автоматического контроля изделий, неподвижных в процессе измерений, содержащее измерительную цепь, связанную с отсчетным устройством, например манометром, пневматическую ем20 кость, а также два трехмембранных реле, одно из которых, предназначенное для сообщения пневмоемкости с атмосферой, управляющими камерами соединено соответственно с измерительной цепью и с источником постоян25 ного давления, отличающееся тем, что, с целью повышения чувствительности, управляющие камеры второго трехмембранного реле, предназначенного для сообщения отсчетного прибора с пневмоемкостью, соединены со30 ответственно с источником постоянного давления и с измерительной цепью.
