Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству отображения изображения, способу отображения изображения и устройству обработки изображения, с помощью которых можно выполнять регулировку качества изображения отображаемого изображения.

Описание предшествующего уровня техники

В последние годы при просмотре кинофильмов в домашних условиях для презентации во время деловых встреч и т.п. все чаще используют возможности, предоставляемые устройствами отображения изображения, такими как проекторы. Такие устройства отображения изображения включают в себя функцию, в которой регулировку качества отображаемого изображения выполняют с помощью средства выполнения операций, такого как пульт дистанционного управления.

Существует функция коррекции гамма-характеристики, предназначенная для регулировки яркости (сигнала яркости) изображения, в качестве одной из функций регулировки качества изображения. Эта функция предназначена для коррекции явления, в соответствии с которым яркость отображаемого изображения и первоначальная яркость изображения отличаются из-за специфических свойств ввода/вывода устройства отображения изображения. Поэтому до настоящего времени для устройства отображения изображения, таких как проектор, были предложены различные технологии коррекции гамма-характеристики (см., например, публикации находящихся на экспертизе заявок №№2003-122336 и 2007-60393 на японский патент).

В соответствии с публикацией находящейся на экспертизе заявки №2003-122336 на японский патент, для того чтобы непосредственно выполнять коррекцию гамма-характеристики на заданном участке экрана отображения, была предложена технология, в которой на экране дисплея отображают указатель, и регулируют яркость на участке, выбранном этим указателем.

Кроме того, в публикации находящейся на экспертизе заявки №2007-60393 на японский патент для уменьшения времени, используемого для коррекции гамма-характеристики, была предложена технология, в соответствии с которой точки регулировки множества значений гамма-характеристики (уровни сигнала для выполнения коррекции гамма-характеристики) заранее устанавливают на кривой гамма-характеристики, и разность значений градации на входной стороне между точками регулировки устанавливают по-разному.

Кроме того, помимо упомянутых выше технологий, например, была предложена технология, в соответствии с которой выполняют коррекцию гамма-характеристики, используя персональный компьютер, подключенный к устройству отображения изображения. Кроме того, до настоящего времени также была предложена технология, в которой выполняют коррекцию гамма-характеристики, используя кривую гамма-характеристики с более грубым интервалом уровня сигнала (по которому прореживают данные), чем у отображаемого изображения.

Сущность изобретения

Как описано выше, до настоящего времени, в устройстве отображения изображения, таком как проектор, были предложены различные технологии коррекции гамма-характеристики. Однако в случае, когда реализуют технологию коррекции гамма-характеристики в соответствии с предшествующим уровнем техники, например, используя такую операцию, как операция с пультом дистанционного управления, возникала проблема, из-за которой такая операция была относительно неудобной. Кроме того, в случае, когда коррекцию гамма-характеристики выполняют во внешнем устройстве, подключенном к устройству отображения изображения, необходима операция, такая как установка программного приложения для коррекции гамма-характеристики или тому подобное, и, соответственно, возникает проблема, в соответствии с которой операции становятся сложными, и при этом проявляется недостаток, связанный с задержкой исполнения.

Кроме того, например, в случае, когда коррекцию гамма-характеристики выполняют, используя технологию коррекции гамма-характеристики, такую как предложена в Публикации находящейся на экспертизе заявки №2007-60393 на японский патент, или технологию коррекции гамма-характеристики, в соответствии с которой используют кривую гамма-характеристики, данные которой прореживают, такую коррекцию гамма-характеристики не выполняют для каждого уровня сигнала отображаемого изображения (в полном диапазоне). В соответствии с этим было трудно более точно получить требуемое пользователем качество изображения в отображаемом изображении.

Было признано желательным обеспечить устройство отображения изображения, способ отображения изображения и устройство обработки изображения, с помощью которых можно точно и легко выполнять коррекцию гамма-характеристики в соответствии с намерениями пользователя.

Для решения описанных выше задач устройство отображения изображения в соответствии с вариантом выполнения настоящего изобретения выполнено так, что оно включает в себя модуль проецирования изображения, модуль выбора основной характеристики, модуль выбора корректирующей характеристики, модуль расчета гамма-характеристики, модуль операций и модуль управления, и каждый из этих модулей функционирует следующим образом. Модуль проецирования изображения выполняет внешнее проецирование с увеличением изображения, соответствующего сигналу основного изображения. Модуль выбора основной характеристики выбирает данные заданной основной гамма-характеристики из данных множества основных гамма-характеристик, представляющих собой взаимно отличающиеся характеристики во всем диапазоне уровня сигнала для сигнала основного изображения. Модуль выбора корректирующей характеристики выбирает данные заданной корректирующей гамма-характеристики из данных множества корректирующих гамма-характеристик, представляющих собой взаимно отличающиеся характеристики в частичном диапазоне в пределах диапазона уровня сигнала для сигнала основного изображения. Модуль расчета гамма-характеристики рассчитывает данные гамма-характеристики для каждого уровня сигнала для сигнала основного изображения на основе данных основной гамма-характеристики, выбранной в модуле выбора основной характеристики, и данных корректирующей гамма-характеристики, выбранной модулем выбора корректирующей характеристики. Модуль коррекции гамма-характеристики подвергает сигнал основного изображения гамма-коррекции на основе данных гамма-характеристики, рассчитанных в модуле расчета гамма-характеристики. Модуль операций выводит первый сигнал, соответствующий операции выбора пользователем данных заданной основной гамма-характеристики, и второй сигнал, соответствующий выполненной пользователем операции выбора данных заданной корректирующей гамма-характеристики. Модуль управления управляет каждой операцией из операции выбора данных заданной основной гамма-характеристики в модуле выбора основной характеристики и операции выбора данных заданной корректирующей гамма-характеристики в модуле выбора корректирующей характеристики на основе первого сигнала и второго сигнала, выводимых из модуля операций.

Кроме того, способ отображения изображения в соответствии с вариантом выполнения настоящего изобретения выполняют в следующей последовательности. Вначале данные заданной основной гамма-характеристики выбирают из данных множества основных гамма-характеристик, представляющих собой взаимно отличающиеся характеристики во всем диапазоне уровня сигнала для сигнала изображения, на основе сигнала, соответствующего первой операции выбора пользователя. Затем данные заданной корректирующей гамма-характеристики выбирают из данных множества корректирующих гамма-характеристик, представляющих собой взаимно отличающиеся характеристики в частичном диапазоне в пределах диапазона уровня сигнала для сигнала изображения, на основе сигнала, соответствующего второй операции выбора пользователя. Затем данные гамма-характеристики рассчитывают для каждого уровня сигнала для сигнала изображения на основе данных выбранной основной гамма-характеристики и данных выбранной корректирующей гамма-характеристики. Затем сигнал изображения подвергают гамма-коррекции на основе данных рассчитанной гамма-характеристики. После этого изображение, соответствующее сигналу изображения, подвергнутого гамма-коррекции, проецируют вовне с увеличением.

Кроме того, устройство обработки изображения в соответствии с вариантом выполнения настоящего изобретения выполнено таким образом, что оно включает в себя модуль выбора основной характеристики, модуль выбора корректирующей характеристики, модуль расчета гамма-характеристики, модуль операций и модуль управления, и каждый из этих модулей выполняет следующие функции. Модуль выбора основной характеристики выбирает данные заданной основной гамма-характеристики из данных множества основных гамма-характеристик, представляющих собой взаимно отличающиеся характеристики во всем диапазоне уровня сигнала для сигнала изображения. Модуль выбора корректирующей характеристики выбирает данные заданной корректирующей гамма-характеристики из данных множества корректирующих гамма-характеристик, представляющих собой взаимно отличающиеся характеристики в частичном диапазоне в пределах диапазона уровня сигнала для сигнала изображения. Модуль расчета гамма-характеристики рассчитывает данные гамма-характеристики для каждого уровня сигнала для сигнала изображения на основе данных основной гамма-характеристики, выбранной в модуле выбора основной характеристики, и данные корректирующей гамма-характеристики, выбранные модулем выбора корректирующей характеристики. Модуль коррекции гамма-характеристики подвергает сигнал изображения гамма-коррекции на основе данных гамма-характеристики, рассчитанной в модуле расчета гамма-характеристики. Модуль операций выводит первый сигнал, соответствующий операции выбора пользователем данных заданной основной гамма-характеристики, и второй сигнал, соответствующий операции выбора пользователем данных заданной корректирующей гамма-характеристики. Модуль управления управляет каждой операцией из операции выбора данных заданной основной гамма-характеристики в модуле выбора основной характеристики, и операции выбора данных заданной корректирующей гамма-характеристики в модуле выбора корректирующей характеристики на основе первого сигнала и второго сигнала, выводимых из модуля операций. Следует отметить, что термин "изображение", используемый в настоящем описании, включает в себя не только движущиеся изображения, но также и неподвижные изображения.

Используя описанную выше конфигурацию, пользователь выбирает данные заданной основной гамма-характеристики и данные заданной корректирующей гамма-характеристики с помощью модуля операций, и, соответственно, на основе этих данных рассчитываются данные гамма-характеристики во время выполнения гамма-коррекции для сигнала основного изображения для каждого уровня сигнала.

Используя описанную выше конфигурацию, данные гамма-характеристики во время выполнения гамма-коррекции сигнала основного изображения получают просто в результате выбора пользователем данных требуемой основной гамма-характеристики и данных требуемой корректирующей гамма-характеристики с помощью модуля операций. Кроме того, в варианте выполнения настоящего изобретения, когда данные гамма-характеристики рассчитывают на основе данных выбранной основной свойства гамма-характеристики и данных корректирующей гамма-характеристики, данные гамма-характеристики рассчитывают для каждого уровня сигнала, то есть во всем диапазоне. Таким образом, в соответствии с вариантом выполнения настоящего изобретения, можно легко и точно выполнить гамма-коррекцию в соответствии с намерением пользователя.

Краткое описание чертежей

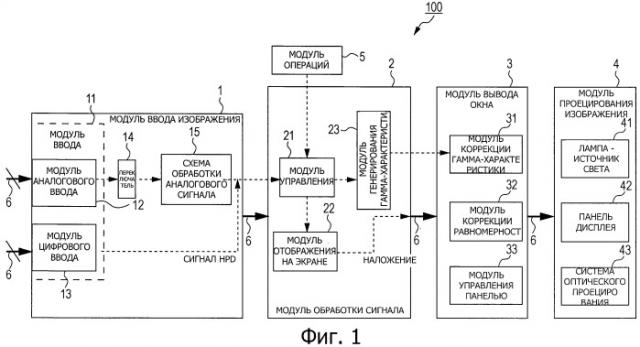

На фиг.1 схематично показана блок-схема устройства отображения изображения в соответствии с вариантом выполнения настоящего изобретения;

на фиг.2 схематично показана блок-схема модуля генерирования свойства гамма-характеристики;

на фиг.3 показана схема, иллюстрирующая основные принципы коррекции гамма-характеристики;

на фиг.4 показана блок-схема последовательности операций, иллюстрирующая процедуры операции отображения изображения устройства отображения изображения в соответствии с вариантом выполнения настоящего изобретения;

на фиг.5 показан пример отображения окна выбора коррекции изображения;

на фиг.6 показан пример отображения окна выбора основного свойства гамма- характеристики;

на фиг.7 показан пример отображения окна выбора точной регулировки;

на фиг.8 показан пример отображения окна регулировки уровня черного;

на фиг.9 показана схема, иллюстрирующая основные принципы регулировки уровня черного;

на фиг.10 показана блок-схема последовательности операций, иллюстрирующая процедуры обработки расчета гамма-характеристики устройства отображения изображения в соответствии с вариантом выполнения настоящего изобретения;

на фиг.11 показана схема, иллюстрирующая пример основной гамма-характеристики;

на фиг.12 показан первый пример гамма-характеристики, рассчитанной в устройстве отображения изображения в соответствии с вариантом выполнения настоящего изобретения;

на фиг.13 показан второй пример гамма-характеристики, рассчитанной в устройстве отображения изображения в соответствии с вариантом выполнения настоящего изобретения; и

на фиг.14 показан третий пример гамма-характеристики, рассчитанной в устройстве отображения изображения в соответствии с вариантом выполнения настоящего изобретения.

Подробное описание изобретения

Примеры конфигурации устройства отображения изображения в соответствии с вариантом выполнения настоящего изобретения будут описаны ниже в следующей последовательности, со ссылкой на чертежи. Следует отметить, что в примерах, представленных ниже, в качестве примера устройства отображения изображения будет представлен проектор, но настоящее изобретение не ограничивается этим.

1. Конфигурация устройства отображения изображения

2. Конфигурация модуля генерирования гамма-характеристики

3. Операция, выполняемая во время коррекции гамма-характеристики

4. Способ расчета данных гамма-характеристики

5. Пример расчета гамма-характеристики

1. Конфигурация устройства отображения изображения

На фиг.1 представлена блок-схема устройства отображения изображения (проектор) в соответствии с вариантом выполнения настоящего изобретения. Устройство 100 отображения изображения в соответствии с настоящим вариантом выполнения включает в себя модуль 1 ввода изображения, модуль 2 обработки сигнала, модуль 3 вывода панели, модуль 4 проецирования изображения и модуль 5 операций. Модуль 1 ввода изображения, модуль 2 обработки сигнала, модуль 3 вывода панели и модуль 4 проецирования изображения электрически соединены со стороны ввода сигнала 6 изображения (сигнал основного изображения) в указанной последовательности. Кроме того, модуль 5 операций соединен с описанным ниже модулем 21 управления в модуле 2 обработки сигнала.

Теперь для упрощения описания конфигурация линии обработки сигнала 6 изображения в модуле 1 ввода изображения и модуля 2 обработки сигнала, показанных на фиг.1, опущена, и для модуля 1 ввода изображения представлены только компоненты, используемые для определения входного состояния сигнала 6 изображения. Кроме того, для модуля 2 обработки сигнала представлены только компоненты, используемые для коррекции гамма-характеристики и отображения меню коррекции. Следует отметить, что определение входного состояния сигнала 6 изображения в модуле 1 ввода изображения и коррекцию гамма-характеристики в модуле 2 обработки сигнала выполняют на фоне обработки сигнала 6 изображения. Кроме того, в соответствии с настоящим вариантом выполнения, конфигурация линии обработки сигнала 6 изображения может быть выполнена так же, как и конфигурация проектора в соответствии с предшествующим уровнем техники.

Модуль 1 ввода изображения включает в себя оконечный модуль 11 ввода, модуль 14 переключения ввода и схему 15 обработки аналоговых сигналов. Оконечный модуль 11 ввода включает в себя оконечный модуль 12 аналогового ввода, выполненный в виде множества вводов для аналоговых сигналов, и оконечный модуль 13 цифрового ввода, выполненный в виде множества вводов для цифровых сигналов.

Оконечный модуль 12 аналогового ввода выполнен из множества вводов для аналоговых сигналов разного типа. Оконечный модуль 12 аналогового ввода может быть выполнен из ввода для полных видеосигналов (видеосигналы), ввода для S- (Отдельных) видеосигналов, ввода D-sub (D-субминиатюрный), ввода для компонентных видеосигналов и т.д.

Кроме того, модуль 13 цифрового ввода может быть выполнен из ввода для цифровых сигналов, соответствующего стандарту HDMI (мультимедийный интерфейс высокой четкости), или тому подобного. Следует отметить, что в соответствии с настоящим вариантом выполнения приложенный сигнал напряжения (5 В) каждого разъема HDMI (ниже называется "сигнал HPD"), получаемого в результате функции обнаружения оперативного подключения в отношении цифровых сигналов, используют как сигнал идентификации во время определения входного состояния сигнала 6 изображения. Затем обнаруженный сигнал HPD выводят в модуль 21 управления в модуле 2 обработки сигнала.

Модуль 14 подключения ввода выполнен из средства выбора, такого как переключатель, и выбирает требуемый ввод из группы вводов оконечного модуля 12 аналогового ввода. Далее, выход модуля 14 подключения разъема подключен к вводу схемы 15 обработки аналоговых сигналов. Следует отметить, что модуль 14 переключения ввода представляет собой модуль переключения, используемый для определения входного состояния сигнала 6 изображения, и модуль переключения для переключения основного изображения, предназначенного для проецирования, предусмотрен отдельно в линии обработки сигнала 6 изображения.

Схема 15 обработки аналоговых сигналов определяет параметры сигнала 6 изображения, вводимые через ввод, выбранный в модуле 14 переключения ввода, такие как частота HV (горизонтальной-вертикальной) синхронизации, тип сигнала синхронизации и полярность сигнала синхронизации. Эти определяемые параметры отличаются в зависимости от типа вводимого сигнала 6 изображения. Поэтому, в соответствии с настоящим вариантом выполнения, сигналы, соответствующие этим параметрам, используют в качестве сигналов идентификации входного состояния для аналоговых сигналов. Затем схема 15 обработки аналоговых сигналов выводит сигналы идентификации, соответствующие определенным параметрам, в модуль 21 управления в модуле 2 обработки сигнала.

Кроме того, хотя это не показано на фиг.1, модуль 1 ввода изображения содержит на линии обработки сигнала 6 изображения, таким же образом, как и в проекторе в соответствии с предшествующим уровнем техники, например, модуль преобразования цветности, предназначенный для преобразования формата цветности входного видеосигнала, и приемник HDMI, предназначенный для приема сигнала HDMI.

Модуль 2 обработки сигнала включает в себя модуль 21 управления, модуль 22 отображения на экране (модуль отображения информации о коррекции гамма-характеристики), и модуль 23 генерирования гамма-характеристики.

Модуль 21 управления, который выполнен из арифметического устройства управления, такого как ЦПУ (центральное процессорное устройство), управляет обработкой и операцией каждого модуля устройства 100 отображения изображения. Например, модуль 21 управления управляет операцией генерирования гамма-характеристики модулем 23 генерирования гамма-характеристики. Кроме того, модуль 21 управления управляет, например, операцией переключения ввода в модуле 14 переключения ввода, в модуле 1 ввода изображения и определением входного состояния сигнала 6 изображения. Следует отметить, что управление определением входного состояния сигнала 6 изображения выполняют на основе сигнала идентификации и сигнала HPD, выводимых из модуля 1 ввода изображения.

Модуль 22 отображения на экране генерирует изображение GUI (графический интерфейс пользователя) (ниже называется "окном"), обозначающее меню (информация о кандидатах на выбор), когда пользователь выполняет операции выбора отображаемого изображения (ввода), регулировку качества изображения или тому подобное, используя, например, модуль 5 операций. Затем модуль 22 отображения на экране (ниже называется модулем OSD (отображение на экране)) накладывает сигнал изображения (сигнал дополнительного изображения), соответствующий сгенерированному окну, на сигнал изображения (сигнал основного изображения), соответствующий основному изображению, отображаемому в данный момент времени.

Следует отметить, что в соответствии с настоящим вариантом выполнения модуль 21 управления включает в себя модуль определения (не показан), выполненный с возможностью выполнения определения входного состояния сигнала 6 изображения на основе сигнала идентификации и сигнала HPD для сигнала 6 изображения, вводимого из модуля 1 ввода изображения. Затем модуль 22 OSD отображает окно GUI, которое отображает информацию о вводе в качестве информации о кандидатах выбора пользователя путем наложения окна GUI на основное изображение, на основе результатов определения, полученных модулем определения. При этом в соответствии с настоящим вариантом выполнения выполняют компоновку, в которой отображают только информацию о вводе, на который в данный момент подают сигнал основного изображения, в качестве информации о кандидате выбора. Таким образом, пользователь может легко распознавать, какого рода внешнее устройство в данный момент подключено к устройству 100 отображения изображения.

Модуль 23 генерирования гамма-характеристики генерирует данные гамма-характеристики, используемой во время выполнения коррекции гамма-характеристики в отношении входного сигнала 6 изображения. Внутренняя структура и функция модуля 23 генерирования гамма-характеристики будут описаны подробно ниже.

Кроме того, хотя это и не показано на фиг.1, модуль 2 обработки сигнала имеет, так же как и проектор в соответствии с предшествующим уровнем техники, функцию выполнения для входного сигнала 6 изображения заданной обработки на линии обработки сигнала 6 изображения. Например, модуль 2 обработки сигнала включает в себя модуль преобразования IP (чересстрочная - прогрессивная), выполненный с возможностью преобразования изображения с чересстрочной разверткой в изображение с прогрессивной разверткой, модуль преобразования размера изображения, выполненный с возможностью изменения размеров изображения, и модуль регулировки изображения, выполненный с возможностью регулировки цвета изображения или тому подобного.

Модуль 3 вывода панели выполняет заданную обработку изображения для сигнала 6 изображения, выводимого из модуля 2 обработки сигнала, и выводит обработанный сигнал 6 изображения в модуль 4 проецирования изображения. Модуль 3 вывода панели, который может быть выполнен таким же образом, как и проектор в соответствии с предшествующим уровнем техники, включает в себя модуль 31 коррекции гамма-характеристики, модуль 32 коррекции равномерности и модуль 33 управления панелью.

Модуль 31 коррекции гамма-характеристики корректирует значение гамма-характеристики для входного сигнала 6 изображения таким образом, чтобы адаптировать его к гамма-характеристике описанной ниже панели 42 отображения в модуле 4 проецирования изображения. Следует отметить, что в случае, когда пользователь выполнил регулировку значения гамма-характеристики через модуль 5 операций, модуль 31 коррекции гамма-характеристики устанавливает значение гамма-характеристики сигнала 6 изображения на основе данных гамма-характеристики, выводимых из модуля 23 генерирования гамма-характеристики. Кроме того, в случае, когда пользователь не выполнил регулировку значения гамма-характеристики через модуль 5 операций, модуль 31 коррекции гамма-характеристики не выполняет какую-либо коррекцию гамма-характеристики или выполняет коррекцию гамма-характеристики, используя заданное установленное значение (свойство) гамма-характеристики.

Кроме того, модуль 32 коррекции равномерности уменьшает неравномерность отображения на экране панели 42 дисплея. Кроме того, модуль 33 управления панелью осуществляет управление описанной ниже панелью 42 отображения в пределах модуля 4 проецирования изображения.

Модуль 4 проецирования изображения выполняет оптическую обработку светового потока, излучаемого источником света, для формирования светового изображения на основе сигнала 6 изображения, выводимого из модуля 3 вывода панели, и осуществляет внешнюю проекцию с увеличением его светового изображения на экран или тому подобное. Модуль 4 проецирования изображения, который может быть выполнен так же, как и проектор в соответствии с предшествующим уровнем техники, включает в себя лампу 41 источника света, панель 42 отображения и оптическую систему 43 проецирования.

Лампа 41 источника света может быть выполнена в виде лампы разрядного люминесцентного источника света, такой как ртутная лампа со сверхвысоким давлением, металлогалогеновая лампа, или ксеноновая лампа. Кроме того, в качестве лампы 41 источника света можно использовать твердотельный излучающий свет элемент, такой как светоизлучающий диод, лазерный диод, индукционный элемент EL (электролюминесценции) или кремниевое светоизлучающее устройство.

Панель 42 отображения может быть выполнена из пропускающей панели LCD (жидкокристаллического дисплея) или тому подобного. При использовании такой панели 42 дисплея излучаемый свет от лампы 41 источника света передают или экранируют в каждом из жидкокристаллических элементов путем изменения решетки молекул жидких кристаллов, заключенных в жидкокристаллических ячейках (не показаны), на основе сигнала управления из модуля 33 управления панелью. В результате этого световое изображение, соответствующее сигналу управления из модуля 33 управления панелью, излучается из панели 42 отображения в системе 43 оптической проекции.

Следует отметить, что жидкокристаллическая панель, работающая в соответствии с произвольным способом, может использоваться в качестве панели 42 отображения. Например, можно использовать отражающую панель жидкокристаллического дисплея или панель LCOS (жидкий кристалл на кремнии). Кроме того, например, жидкокристаллическую панель со встроенной схемой управления или жидкокристаллическую панель, в которой схема управления закреплена снаружи, можно использовать в качестве панели 42 отображения. Кроме того, например, жидкокристаллическую панель, такую как панель, работающую в соответствии со способом простой матрицы, со способом активной матрицы TFD (тонкопленочный диод), в соответствии со способом пассивной матрицы, в соответствии со способом режима поворота поляризации или в соответствии со способом двойного преломления лучей можно использовать в качестве панели 42 отображения.

Система 43 оптической проекции выполняет внешнюю проекцию с увеличением светового изображения, излучаемого из панели 42 отображения в направлении экрана, или тому подобное. Следует отметить, что ту же систему оптической проекции, используемую в проекторе в соответствии с предшествующим уровнем техники, можно использовать в качестве системы 43 оптической проекции.

Модуль 5 операций может быть выполнен, например, в виде пульта дистанционного управления, включающего в себя кнопки и переключатели, или в виде кнопок и переключателей окна операций, предусмотренных на самом устройстве 100 отображения изображения. С помощью модуля 5 операций можно выполнять все операции устройства 100 отображения изображения, такие как включение/выключение устройства 100 отображения изображения, операции регулировки качества изображения проецируемого изображения, операции регулировки громкости, операции отображения входного окна и операции переключения и выбора ввода. Следует отметить, что модуль 5 операций соединен с модулем 21 управления в модуле 2 обработки сигнала, и когда пользователь выполняет заданную операцию в модуле 5 операций, сигнал операции, соответствующий его операции, выводят в модуль 21 управления и выполняют заданную операцию.

2. Конфигурация модуля генерирования гамма-характеристики

Далее будет описана конфигурация модуля 23 генерирования гамма-характеристики. На фиг.2 приведена схематичная внутренняя структура модуля 23 генерирования гамма-характеристики.

Модуль 23 генерирования гамма-характеристики включает в себя модуль 50 хранения гамма-характеристик, модуль 51 выбора основной гамма-характеристики, модуль 52 выбора характеристики коррекции черного, модуль 53 выбора характеристики коррекции белого и модуль 54 наложения гамма-значений.

Модуль 50 хранения гамма-характеристик (модуль хранения) выполнен на основе ПЗУ (постоянного запоминающего устройства) или тому подобного. Данные о множестве основных гамма-характеристик, имеющих взаимно различные значения на всей области диапазона уровня сигнала для сигнала 6 изображения, хранятся в модуле 50 хранения гамма-характеристик.

В соответствии с настоящим вариантом выполнения различные основные гамма-кривые с множителем, такие как гамма-кривая со степенью 1,8 или гамма-кривая со степенью 2,2, и данные линейной гамма-характеристики подготавливаются в качестве данных множества основных гамма-характеристик. Кроме того, в соответствии с настоящим вариантом выполнения, готовятся данные, представляющие большое количество различных деформирующих гамма-характеристики, кроме множества основных гамма-кривых и линейной гамма-характеристики. Например, такие данные, как гамма-кривая, предназначенная для отображения одного и того же видеоизображения, как видеоизображения, показываемого в кинотеатре (ниже называется "гамма-кривая для показа кинофильмов"), подготавливают как данные деформирующей гамма-характеристики. Следует отметить, что гамма-кривая для кинофильмов представляет собой гамма-кривую в форме буквы S, что значение гамма-характеристики будет низким в области с низкой яркостью (черная область), и высоким в области с высокой яркостью (белая область). Поэтому, когда используют такую кривую гамма-характеристики для кинофильмов, можно получить резкое видеоизображение с относительно высоким контрастом, такое как видеоизображение, предназначенное для отображения в кинотеатре.

Кроме того, данные гамма-характеристики, рекомендованные внешним устройством, которое подключают к устройству 100 отображения изображения, могут быть подготовлены в качестве данных деформирующей гамма-характеристики. Кроме того, данные гамма-характеристики устанавливают в соответствии с типом отображаемого изображения (например, цветное, монохромное, неподвижное изображение, движущееся изображение или тому подобное), соответствующим образом могут быть подготовлены в качестве данных деформирующей гамма-характеристики. Следует отметить, что тип и количество гамма-характеристик, подготовленных заранее, могут быть соответствующим образом установлены в соответствии с потребностями при использовании, типом отображаемого изображения, и т.д.

Кроме того, в соответствии с настоящим вариантом выполнения, пошагово подготавливают данные, представляющие множество характеристик коррекции черного (первые корректирующие гамма-характеристики), гамма-значения которых могут быть скорректированы как в положительную, так и для в отрицательную сторону в области с низкой яркостью (ниже называется "областью черного"), и эти данные сохраняют в модуле 50 хранения гамма-характеристик. Следует отметить, что область черного может быть установлена, например, для уровня сигнала от 0 до 25 IRE. Однако настоящее изобретение не ограничивается этим, и верхнее предельное значение области черного (первый уровень сигнала) может быть установлено в соответствии с практикой или тому подобным. Следует отметить, что единицы IRE (Институт Радиоинженеров) представляют собой уровень сигнала, когда уровень белого составляет 100%.

Кроме того, в соответствии с настоящим вариантом выполнения, пошагово подготавливают данные, состоящие из множества характеристик коррекции белого (вторые корректирующие гамма-характеристики), гамма-значения могут быть скорректированы как в положительную, так и в отрицательную сторону в области высокой яркости (ниже называется "областью белого"), и эти данные сохраняют в модуле 50 хранения гамма-характеристик. Следует отметить, что область белого может быть установлена, например, как уровень сигнала 75-100 IRE. Однако настоящее изобретение не ограничивается этим, и значение нижнего предела области белого (второй уровень сигнала) может быть установлено в соответствии с практикой или тому подобным.

Следует отметить, что в соответствии с настоящим вариантом выполнения каждое гамма-значение для уровней сигнала нижнего предела и верхнего предела каждой корректирующей характеристики (характеристики коррекции черного и характеристики коррекции белого) устанавливают так, чтобы они соответствовали гамма-значению основной гамма-характеристики. Кроме того, количество шагов коррекции для каждой корректирующей характеристики и величины коррекции гамма-значения за один этап могут быть установлены в соответствии с практикой или тому подобным.

Кроме того, в соответствии с настоящим вариантом выполнения длину данных каждой подготавливаемой корректирующей характеристики устанавливают такой же, как и количество всех уровней сигнала для сигнала 6 изображения. Однако данные, соответствующие величине коррекции заданного гамма-значения, записывают в области данных, соответствующей области коррекции в пределах данных корректирующей характеристики, а данные для установки нулевой величины коррекции записывают в другие области данных. Следует отметить, что длина данных каждой корректирующей характеристики не ограничивается этим, и в случае, когда длина данных равна или превышает количество уровней сигнала в каждой области коррекции (область черного и область белого), длина данных может быть установлена произвольно. Например, длина данных каждой корректирующей характеристики может быть установлена такой же, как и количество уровней сигнала каждой области коррекции (область черного и область белого).

Кроме того, в соответствии с настоящим вариантом выполнения, как описано ниже, когда модуль 54 наложения гамма-значений рассчитывает гамма-характеристику, данные гамма-характеристики используют для калибровки, но эти данные также сохраняют в модуле 50 хранения гамма-характеристики.

Кроме того, модуль 50 хранения гамма-характеристик соединен с каждым модулем в модуле 23 генерирования гамма-характеристики, и во время работы каждого модуля каждый модуль считывает данные, предназначенные для использования, из модуля 50 хранения гамма-характеристик и использует их.

Модуль 51 выбора основной гамма-характеристики (модуль выбора основной характеристики) считывает (выбирает) данные, соответствующие основной гамма-характеристике, которую выбрал пользователь через модуль 5 операций во время коррекции гамма-характеристики, из модуля 50 хранения гамма-характеристик. Кроме того, выходной вывод модуля 51 выбора основной гамма-характеристики соединен с модулем 54 наложения гамма-значений, и модуль 51 выбора основной гамма-характеристики выводит данные основной характеристики, считанной из модуля 50 хранения гамма-характеристик в модуль 54 наложения гамма-значений.

Модуль 52 выбора характеристики коррекции черного (первый модуль выбора характеристики коррекции) считывает (выбирает) данные, соответствующие характеристике коррекции черного, которую выбрал пользователь через модуль 5 операций во время коррекции гамма-характеристики, из модуля 50 хранения гамма-характеристик. Кроме того, вывод модуля 52 выбора характеристики коррекции черного соединен с модулем 54 наложения гамма-значений, и модуль 52 выбора характеристики коррекции черного выводит данные характеристики коррекции черного, считанные из мо
