Реферат



24476 9

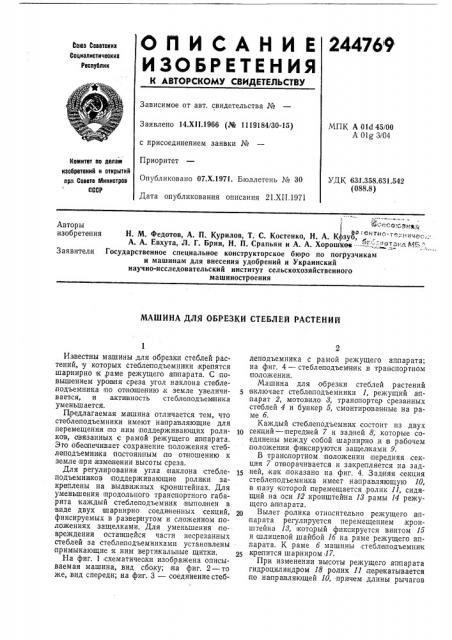

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.Х11.1966 (№ 1119184/30-15) МПК А 01d 45/00

А Olg 3, 04 с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 21.XII.1971

Комитет по делам изобретений и открытий прн Совете Министров

СССР

УДК 631.358.631.542 (088.8) Н. M Федотов, А. П. Курилов, Т. С. Костенко, Н. А. ц) зуб" "т"о-- "..-.ничео;...

А. А. Евхута, Л. Г. Брин, Н. П. Срапьян и А. А. Хорошков----"--". от- .:- - МБ:",.

Государственное специальное конструкторское бюро по погрузчикам и машинам для внесения удобрений и Украинский научноисследовательский институт сельскохозяйственного машиностроения

Авторы изобретения

Заявители

МАШИНА ДЛЯ ОБРЕЗКИ СТЕБЛЕЙ РАСТЕНИЙ

Известны машины для обрезки стеблей растений, у которых ствблеподъемнттки крепятся шарнирно ас раме режущего аппарата. С повышением уровня среза угол наклона стеблеподъемника InO отношению к земле увеличивается, и активность стеблеподъем ника уменьшается.

Предлагаемая маптина отличается тем, что стеблеподъемники имеют направляющие для перемещения по ним поддерживающих роли- 10

К0В, связанных с рамой режущего аппарата.

Это обеспечивает сохранение положения стеблеподъемнвка постоянным по отношению к земле при изменении высоты среза.

Для регулирования угла наклона стебле- 15 подъемников поддерживающие ролики закрвплены на выдвижных кронштейнах, Для уменьшения продольного транспортного габарита каждый стеблеподъемник BbIïîë íåí в виде двух кпарнирно соединенных секций, фиксируемых в развернутом и сложенном положениях защелками. Для уменьшения по-вреждения оставшейся части несрезанных стеблей за стеблеподъемниками установлены примыкающие .к ним вертикальные щитки.

На фиг. 1 схематически изображена описываемая машина, вид сбоку; на фиг. 2 — то же, вид спереди; на фиг. 3 — соединениестеблеподъемника с рамой режущего аппарата; на фиг. 4 — стеблвподъевоник в транспортном положении.

Машина для обрезки стеблей растений включает стеблеподъемники 1, режущий аппарат 2, мотовило 8, транспортер срезанных стеблей 4 и бункер 5, смонтированные на раме б.

Каждый сте блеподъемннк состоит из двух секций †передн 7 и задней 8, которые соединены между собой шарнир но и;в рабочем положении фмксируются защелками 9.

В транспортном |положении передняя секция 7 отворачивается и за|крепляется на задней, как показано на фиг. 4. Задняя секция стеблеподъемннка имеет на правляющую 10, в пазу которой перемещается ролик 11, сидящий на оси 1 2:кронштейна И рамы 14 режущего аппарата.

Вылет ролика относительно режущего а ппарата регулируется перемещением кронштейна 18, который фиксируется винтом 15 и шлицевой шайбой 1б на раме режущего aIIпарата. К раме б машины,стеблеподъемник крепится шарниром 17.

При изменении высоты режущего аппарата гидроцилиндром 18 ролик 11 перекатывается по направляющей 10, причем длины рычагов

244769

Предмет изобретения

У д 2 l7 Р!

Фиг.4

Составитель Р. Толмачева

Редактор В. Сорокин Техред А. А. Камышннкова Корректоры: Е. И. Усова и Л. 6, Бадылама

Заказ 3536/1 Изд. № 1485 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

19 и 20 выбраны таким образом, что траектория ролика 11 близка,к прямой,,совпадающей с,направляющей 10 в оптимальном положении.

За стеблеподъемниками на раме под режущим ап паратом установлены .вертикальные щитки 21, которые прилегают ис стеблеподьемнижам и удерживают оставшиеся несрезанные части растений после среза в обжатом состоя нии для уменьшения по вреждаемости стеблей из-за раапрямления нх ia момент среза. .:1

1. Машина для обрезки стеблей растений, в частности, кустарниковых, включающая стеблеподъемники,;шарнирно соединенные с рамой, режущий а ппарат, мотовило, транапортер и бункер, отличающаяся тем, что, с целью сохранения положения стеблеподъемника по стоянным IIQ от ношению к земле лрн изменении высоты среза, стеблеподъемники имеют на правляющие для перемещения по ним поддерживающих роликов, связанных с

5 рамой режущего алпарата.

2. Машина по п. 1, отличающаяся тем, что, с целью регулирования угла на клона стеблеподъемников, поддерживающие роли ни закреплены на выдвижных кронштейнах.

1р 3. Машина по п. 1, отличающаяся тем, что, с целью уменьшения продольного транспортного габарита, каждый стеблеподъем ник выполнен iB виде двух шарнирно соединенных секций, фиксируемых в развернутом и сло35 женном положениях защелками.

4. Машина по (п, 1, отличающаяся тем, что, с целью уменьшения повреждения оставшейся части несрезанных стеблей, за стеблеподъемниками установлены примыкающие .к ним

2р вертикальные щипки,
