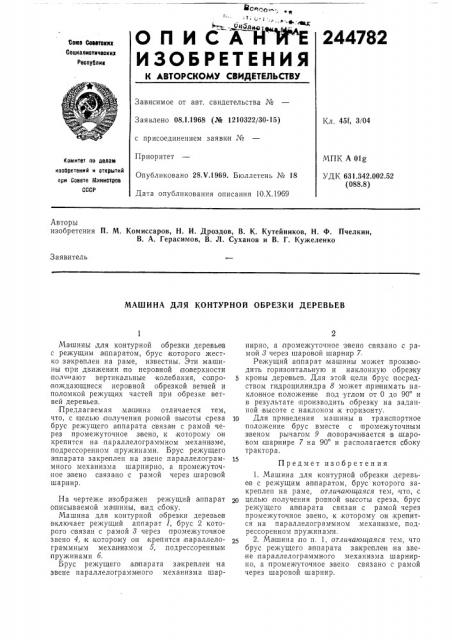

ОПИС

ИЗОБРЕТЕНИЯ

244782

Сееа Сеаатскик

Ссциалистичеокил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 08.1,1968 (№ 1210322/30-15) Кл. 45f, 3/04 с присоединением заявки №

Приоритет

МПК А Olo

УДК 631.342.002.52 (088.8) Комитет ll0 делам изобретений и открытий ори Спеете Иииистрсе

СССР

Опубликовано 28Х.1969. Бюллетень № 18

Дата опубликования описания 10.X.1969

Авторы изобретения П. М. Комиссаров, Н. И. Дроздов, В. К. Кутейников, Н, Ф. Пчелкин, В. А. Герасимов, В. Л. Суханов и В. Г. Кужеленко

Заявитель

МАШИНА ДЛЯ КОНТУРНОЙ ОБРЕЗКИ ДЕРЕВЬЕВ

Машины для контурной обрезки деревьев с режущим аппаратом, брус которого жестко закреплен на раме, известны. Эти машины при движении по неровной по верхности пол ают вертикальные колебания, сопровождающиеся неро вной обрезкой ветвей и поломкой режущих частей при обрезке ветвей деревьев.

Предл ага ем а я,ма шина отличается тем, что, с целью получения ровной высоты среза брус режущего аппарата связали с рамой через промежуточное а вено, к которому он крепится на параллелограммном механизме, подрессоренном пруяинами. Брус режущего аппарата закре|плен на звене параллелограммного механизма шарнирно, а промежуточ:ное в вено связанно с рамой через шаровой шарнир.

На чертеже изображен реяущий аппарат описываемой ма шины, вид сбоку.

Машина для контурной обрезки деревьев включает реяущий аппарат 1, брус 2 которого с вязан с рамой 8 через промежуточное звено 4, ас которому он крепится параллелограммным механизмом б, .подрессоренным пружинами б.

Брус режущего аппарата закреплен на звене параллелограммного механизма шарнирно, а промежуточное звено связано с рамой 8 через шаровой шарнир 7.

Режущий аппарат машины может производить горизонтальную и наклонную обрезку кроны деревьев. Для этой цели брус посредством гидроцилиндра 8 может при нимать наклонное .положение,под углом от 0 до 90 и в результате производить обрезку на заданной высоте с наклоном к торизонту.

10 Для приведения машины в транспортное положение брус вместе с промежуточным з веном рычагом 9 поворачивается в шаровом шар пире 7 на 90 и располагается сбоку трактора.

Предмет изобретения

1. Машина для контурной обрезки деревьeia с режущим аппаратом, брус которого закреплен на раме, отличающаяся тем, что, с целью получения ровной высоты среза„брус режущего аппарата связан с рамой через промежуточное звено, к которому он,крепится на параллелограммном .механизме, подрессоренном пружинами, 2. Ма шина по п. 1, отличающаяся тем, что брус режущего аппарата закреплении на звене лараллелограммного механизма шарнирно, а промежуточное звено связано с рамой через шаровой шарнир.

244782

Редактор В. Сорокин Техред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 2513/13 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений .и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
