Реферат

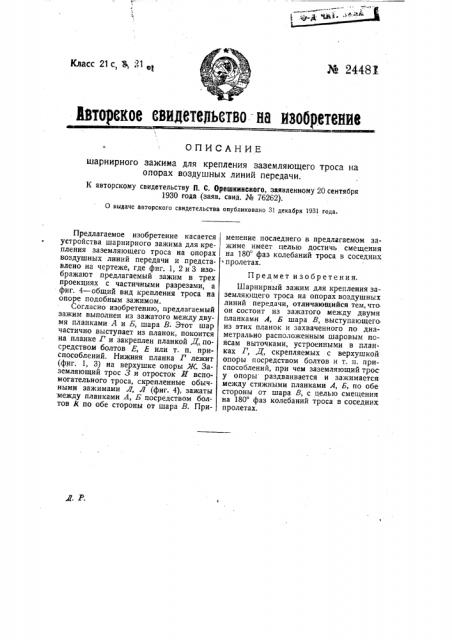

М 24487

Класс 21с, 3, Л е йвторекое евидетеЛьетво -на ивоОретение

ОПИСАНИЕ шарнирного зажима для крепления заземляющего троса на опорах воздушных линий передачи.

К авторскому свидетельству fl. С. Орвшиииского, заявленному 20 сентября

1930 года (заяв. свид. № 762б2).

О выдаче авторского свидетельства опубликовано 31 декабря 1931 года.

Предлагаемое изобретение касается

° устройства шарнирного зажима для крепления заземляющего троса на опорах воздушных линий передачи и представлено на чертеже, где фиг. 1, 2 и 3 изображают предлагаемый зажим в трех проекциях с частичными разрезами, а фиг. 4 — общий вид крепления троса на опоре подобным зажимом.

Согласно изобретению, предлагаемый зажим выполнен из зажатого междудвумя планками А и Б, шара В. Этот шар частично выступает из планок, покоится на планке Г и закреплен планкой Д, посредством болтов Е, Е или т. п. приспособлений. Нижняя планка Г лежит (фиг. 1, 3) на верхушке опоры Ж. Заземляющий трос 3 и отросток E вспомогательного троса, скрепленные обычными зажимами Л, Л (фиг. 4), зажаты между планками А, Б посредством болтов К по обе стороны от шара В. Применение последнего в предлагаемом зажиме имеет целью достичь смещения на 180 фаз колебаний троса в соседних

° пролетах.

Предмет изобретения.

Шарнирный зажим для крепления за-земляющего троса на опорах воздушных линий передачи, отличающийся тем, что он состоит из зажатого между двумя планками А, Б шара В, выступающего из этих планок и захваченного по диаметрально расположенным шаровым по-ясам выточками, устроенными в планках Г, Д, скрепляемых с верхушкой опоры посредством болтов и т. и. приспособлений, при чем заземляющий тросу опоры раздваивается и зажимается между стяжными планками А, Б, по обе стороны от шара В, с целью смещения на 180 фаз колебаний троса в соседних пролетах.
