Состав раствора для контактного меднения трув

Состав раствора для контактного меднения трув

Иллюстрации

Показать все

Реферат



244840

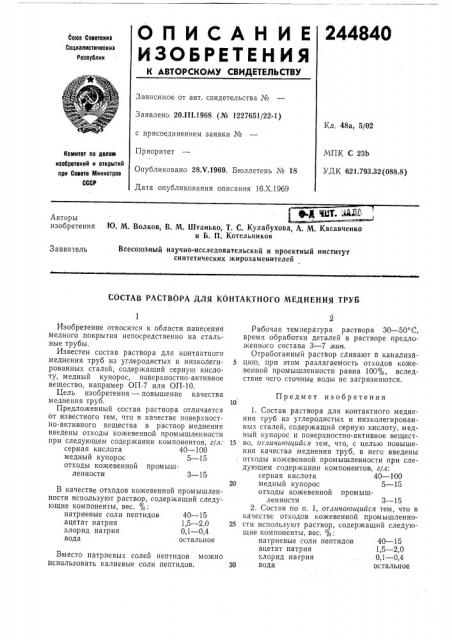

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20,11!.1968 (№ 1227651/22-1) с присоединением заявки №

Приоритет

Кл. 48а, 5/02

МПК С 23Ь

УДК 621.793.32(088.8) Комитет по делам изобретениЯ и открытий при Совете Министров

СССР

Опубликовано 28.V 1969. Бюллетень № 18

Дата опубликования описания 16.Х.1969

Авторы изобретения

Ю. М. Волков, В. М. Штанько, Т. С, Кулабухова, А. M. Касавченко и Б. П. Котельников

Заявитель

Всесоюзный научно-исследовательский и проектный институт синтетических жирозаменителей

СОСТАВ РАСТВОРА ДЛЯ КОНТАКТНОГО МЕДНЕНЙЯ ТРУБ

Предмет изобретения

1

Изобретение относится к области нанесения медного покрьггия непосредственно на стальные трубы, Известен состав раствора для контактного меднения труб из углеродистых и низколегированных сталей, содержащий сернуго кислоту, медный купорос, поверхностно-активное вещество, например ОП-7 или ОП-10.

Цель изобретения — повышение качества меднения труб.

Предложенный состав раствора отличается от известного гем, что в качестве поверхностно-активного вещества в раствор меднения введены отходы кожевенной промышленности при следующем содержании компонентов, г/л: серная кислота 40 — 100 медный купорос 5 — 15 отходы кожевенной промышленности 3 — 15

В качестве отходов кожевенной промышленности используют раствор, содержащий следующие компоненты, вес. %: натриевые соли пептидов 40 — 15 ацетат натрия 1,5 — 2,0 хлорид натрия 0,1 — 0,4 вода остальное

Вместо натриевых солей пептидов можно

Использовать калиевые соли пептидов.

Рабочая температура раствора 30 — 50 С; время обработки детаЛей в растворе предложенного состава 3 — 7 иин, Отработанныи раствор сливают в канализа5 цию, при этом разлагаемость отходов кожевенной промышленности равна 100%, вследствие чего сточные воды не загрязняются.

1. Состав раствора для контактного меднения труб из углеродистых и низколегированных сталей, содержащий серную кислоту, медный купорос и поверхностно-активное вещест15 во, отличиюигийся тем, что, с целью повышения качества л|еднения труб, в него введены отходы кожевенной промышленности при следующем содержании компонентов, г/л: серная кислота 40 — 100

20 медный купорос 5 — 15 отходы кожевенной промышленности 3 — 15

2. Состав по п. 1, отличагощиггся тем, что в качес гве отходов кожевенной промышленно25 сти используют раствор, содержащий следующие компоненты, вес. : натриевые соли пептидов 40 — 15 ацетат натрия 1,5 — 2,0 хлорид нагрия 0,1 — 0,4

30 вода остальное
