Устройство для автоматической загрузки в печь и выгрузки из нее эмалируемых изделий

Устройство для автоматической загрузки в печь и выгрузки из нее эмалируемых изделий

Иллюстрации

Показать все

Реферат



а взю$йазв

4ИВ

Иб A"Н

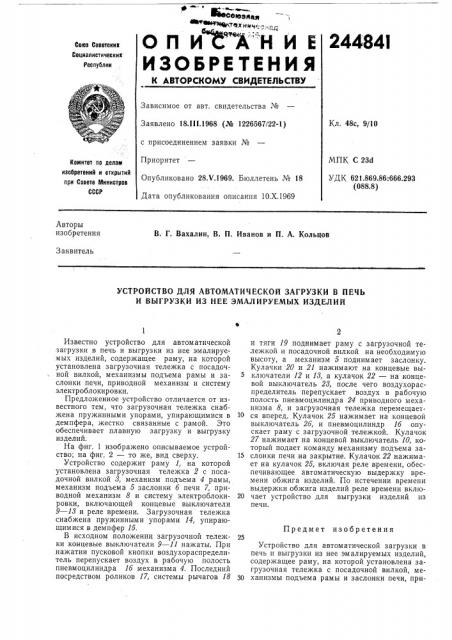

О П И E

ИЗОБРЕТЕНИЯ

24484I

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 18Л11.1968 (¹ 1226567/22-1) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.1969. Бюллетень № 18

Дата опубликования описания 10.Х.1969

Кл. 48с, 9/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 231

УДК 621.869.86:666.293 (088.8) Авторы изобретения

В. Г. Вахалин, В. П. Иванов и П. А. Кольцов

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ В ПЕЧЬ

И ВЫГРУЗКИ ИЗ HEE ЭМАЛИРУЕМЫХ ИЗДЕЛИЙ

Предмет изобретения

Известно устройство для автоматической загрузки в печь и выгрузки из нее эмалируемых изделий, содержащее раму, на которой установлена загрузочная тележка с посадочной вилкой, механизмы подъема рамы и заслонки печи, приводной механизм и систему электроблокировки.

Предложенное устройство отличается от известного тем, что загрузочная тележка снабжена пружинными упорами, упирающимися в демпфера, жестко связанные с рамой. Это обеспечивает плавную загрузку и выгрузку изделий.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — то же, вид сверху.

Устройство содержит раму 1, на которой установлена загрузочная тележка 2 с посадочной вилкой 8, механизм подъема 4 рамы, механизм подъема 5 заслонки б печи 7, приводной механизм 8 и систему электроблокировки, включающей концевые выключатели

9 — 13 и реле времени. Загрузочная тележка снабжена пружинными упорами 14, упирающимисяя в демпфер 15.

В исходном положении загрузочной тележки концевые выключатели 9 — 11 на>каты. При нажатии пусковой кнопки воздухораспределитель перепускает воздух в рабочую полость пневмоцилиндра 1б механизма 4. Последний посредством роликов 17, системы рычагов 18

2 и тяги 19 поднимает раму с загрузочной тележкой и посадочной вилкой на необходимую высоту, а механизм 5 поднимает заслонку.

Кулачки 20 и 21 нажимают на концевые вы5 ключатели 12 и И, а кулачок 22 — на концевой выключатель 28, после чего воздухораспределитель перепускает воздух в рабочую полость пневмоцилиндра 24 приводного механизма 8, и загрузочная тележка перемещает10 ся вперед. Кулачок 25 нажимает на концевой выключатель 2б, и пневмоцилиндр 1б опускает раму с загрузочной тележкой. Кулачок

27 нажимает на концевой выключатель 10, который подает команду механизму подъема за15 слонки печи на закрытие. Кулачок 22 нажимает на кулачок 25, включая реле времени, обеспечивающее автоматическую выдержку времени обжига изделий. По истечении времени выдержки обжига изделий реле времени вклю20 чает устройство для выгрузки изделий из печи.

Устройство для автоматической загрузки в печь и выгрузки из нее эмалируемых изделий, содержащее раму, на которой установлена загрузочная тележка с посадочной вилкой, ме30 ханизмы подъема рамы и заслонки печи, при244841 ю ю

Составитель И. Резнйк

Редактор Н. Суханова Техред А. А, Камышникова Корректоры: В. Петрова и М. Коробова

Заказ 2572/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 водной механизм и систему электроблокировки, отличающееся тем, что, с целью обеспечения плавности работы устройства, загрузочная тележка снабжена пружинными упорами, упирающимися в демпфера, жестко связанные с рамой.
