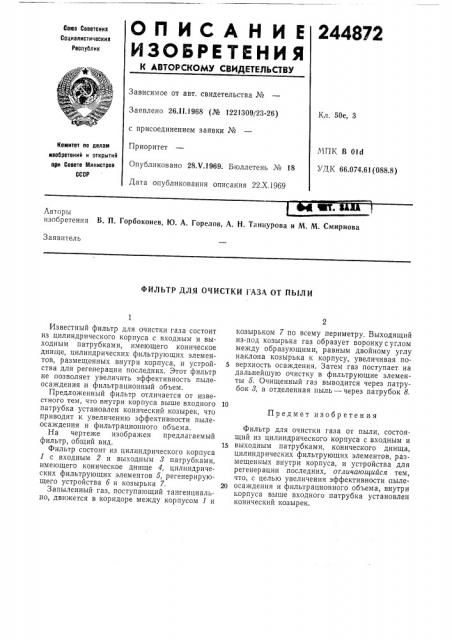

244872

ОПИСАЫИИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.II.1968 (№ 1221309/23-26) с присоединением заявки №

Приоритет

Опубликовано 28.Ч.!969. Бюллетень № 18

Дата опубликования описания 22.Х.1969

Кл. 50е, 3

МПК В Old

УДК 66.074.61(088.8) Комитет по делам иаобретений и открытий ери Совете Министров

СССР

ИТ.

Авторы изобретения Ь . П. Горбоконев, Ю. А. Горелов, А. H. Танцурова и М. M. Смирнова

Заявитель

ФИЛЬТР ДЛЯ ОЧИСТКИ ГАЗА ОТ ПЫЛИ

Предмет изобретения

Известный фильтр для очистки газа состоит из цилиндрического корпуса с входным и выходным патрубками, имеющего коническое днище, цилиндрических фильтрующих элементов, размещенных внутри корпуса, и устройства для регенерации последних. Этот фильтр не позволяет увеличить эффективность пылеосаждения и фильтрационный объем.

Предложенный фильтр отличается от известного тем, что внутри корпуса выше входного патрубка установлен конический козырек, что приводит к увеличению эффективности пылеосаждения и фильтрационного объема.

На чертеже изображен предлагаемый фильтр, общий вид.

Фильтр состоит из цилиндрического корпуса

1 с входным 2 и выходным 8 патрубками, имеющего коническое днище 4, цилиндрических фильтрующих элементов 5, регенерирующего устройства б и козырька 7.

Запыленный газ, поступающий тангенциально, движется в коридоре между корпусом 1 и козырьком 7 по всему периметру. Выходящий из-под козырька газ образует воронку с углом между образующими, равным двойному углу наклона козырька к корпусу, увеличивая по5 верхность осаждения. Затем газ поступает на дальнейшую очистку в фильтрующие элементы 5. Очищенный газ выводится через патрубок 8, а отделенная пыль — через патрубок 8.

Фильтр для очистки газа от пыли, состоящий из цилиндрического корпуса с входным и

15 выходным патрубками, конического днища, цилиндрических фильтрующих элементов, размещенных внутри корпуса, и устройства для регенерации последних, отличающийся тем, что, с целью увеличения эффективности пыле20 осаждения и фильтрационного объема, внутри корпуса выше входного патрубка установлен конический козырек.

244872
