Светильник, содержащий регулируемые осветительные модули

Светильник, содержащий регулируемые осветительные модули

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к области освещения, в частности к светильнику, содержащему регулируемые осветительные модули.

Предпосылки изобретения

Успехи в разработке и усовершенствованиях светового потока испускающих свет устройств, таких как твердотельные полупроводниковые и органические светодиоды, сделали эти устройства пригодными для использования в общих вариантах применения для освещения, включая архитектурное, развлекательное и дорожное освещение. Светодиоды становятся все более и более конкурентоспособными с такими источниками света, как лампы накаливания, флуоресцентные лампы и разрядные лампы высокой интенсивности.

Одна проблема, общая для всех источников света и, в частности, относящаяся ко всем источникам света, используемым в общих и особых вариантах применения для освещения, в которых может быть важно визуальное и/или эстетическое восприятие данного источника света или, по меньшей мере, оно представляет интерес, состоит в концептуальном, конфигурационном и/или архитектурном дизайне источника света, который обеспечивает адекватное освещение для варианта применения при генерировании минимальных визуальных мешающих отражений. Другими словами, специальный или общий источник света, используемый в данной окружающей среде, такой как светильник или подобный, должен обеспечивать адекватное освещение при сохранении визуальной привлекательности в контексте данной окружающей среды.

Одним типом источника света, который удовлетворяет конкретным запросам в этом контексте, являются источники света для обеспечения регулируемого выходного свечения, а именно относительно направленности и формы. Например, различные в настоящее время располагаемые источники света обеспечивают такое регулирование направленности и/или формы выходного луча, но не обеспечивают адекватных решений для получения визуально и эстетически привлекательного дизайна, который уменьшает визуальные мешающие отражения.

Например, патент США № 4729077 и патент США № 6942363 описывают устройства освещения, имеющие регулируемое направление лампы и ширины выходного луча. Светонаправляющую и газоразрядную или дуговую лампы устанавливают на регулируемом держателе для наклона и выбора освещаемого участка устройством освещения, в то время как положение лампы также регулируется относительно рефлектора по его оптической оси для регулирования ширины выходного луча.

Патент США № 6945671 описывает подобный источник света, установленный на шарнирной опоре, в котором флуоресцентные трубки расположены в пределах вогнутого рефлектора в любом из трех положений по его оптической оси для выбора желательной ширины выходного луча.

Также в патенте США № 5386354 описано крепление лампы, содержащее лампу, неподвижно установленную внутри регулируемого куполообразного рефлектора для шарнирного поворота относительно основы крепления для направления света в избранном направлении.

В патенте США № 6193395 описано устройство освещения, содержащее два ламповых узла, каждый из которых имеет соответствующую лампу и выходную линзу, которые с возможностью регулирования установлены на опорном узле при помощи соответствующих внутренних направляющих, которые обеспечивают независимую ориентацию каждого лампового узла относительно опорного узла. Вращение оправы, устойчиво удерживающей выходную линзу данного осветительного узла, перемещает эту выходную линзу относительно лампы, таким образом, регулируя ширину выходного луча.

Подобным образом, в патенте США № 6877876 описан карманный фонарь с изменяемым лучом, содержащий лампу, подвижную в осевом направлении относительно фиксированной выходной линзы, таким образом, также позволяющий регулировать ширину выходного луча.

В патентах США №№ 5907648 и 6200011 описаны светильники, содержащие источник света, такой как ламповый или оптоволоконный узел, который подвижен относительно зафиксированной выходной линзы для избирательного управления направленностью и шириной выходного луча.

Подобным образом, в патенте США № 2005/0018434 описан локальный светильник, содержащий один или более светодиодов, подвижных по осям X, Y и/или Z относительно выходной линзы также для регулирования направленности и ширины выходного луча.

Кроме того, другие в настоящее время располагаемые источники света, обеспечивающие регулируемое выходное освещение, были разработаны для автомобильной промышленности. Один пример регулируемого автомобильного источника света описан в патенте США № 2006/0023461, в котором угол и направление луча света, произведенного фарами транспортного средства, регулируются в соответствии с условиями вождения и обстоятельствами.

Вышеупомянутые примеры, однако, главным образом направлены на регулируемость выхода источника света прежде всего посредством смещения осветительного элемента источника света относительно выходной оптики источника света, уделяя небольшое (или пренебрегая ими) внимание его общему структурному, конфигурационному и/или архитектурному расположению и/или общему визуальному или эстетическому воздействию на окружающую его среду.

Кроме того, типичные светильники, такие как осветительная арматура на направляющих и т.п., должны изменять конфигурацию или пространственное положение для изменения направления проецируемого луча света. Например, результат наводки ряда осветительных головок на направляющей может произвести существенные визуальные мешающие отражения, иллюстративно описанные как "слепые зоны" архитекторами и проектировщиками.

Следовательно, существует необходимость в усовершенствованном источнике света, таком как светильник или подобный, который обращен на некоторые из недостатков известных источников.

Эта информация о предшествующем уровне техники приведена для информации, которая, по мнению заявителя, демонстрирует возможную актуальность изобретения. Отсутствует допущение, которое необходимо или должно быть рассмотрено, о том, что любая предшествующая информация составляет предшествующий уровень техники, противостоящий изобретению.

Сущность изобретения

Целью изобретения является создание светильника, содержащего регулируемые осветительные модули. Согласно объекту изобретения предложен светильник для обеспечения общего освещения, содержащий: корпус, образующий пространственный профиль светильника, причем корпус содержит выходную часть; и один или более осветительных модулей, шарнирно установленных в корпусе, причем каждый один или более осветительных модулей содержит испускающий свет элемент и соответствующий теплоотвод и выходную оптику для него; причем один или более осветительных модулей выполнен с возможностью поворота в корпусе для регулирования таким образом направленности света, испускаемого от них через выходную часть, по существу, сохраняя пространственный профиль светильника.

В соответствии с другим объектом изобретения предложен осветительный модуль для использования в светильнике общего освещения, причем осветительный модуль содержит: теплоотвод; испускающий свет элемент; и крепежное средство для выходной оптики, содержащее выходной оптический элемент и крепежный элемент, причем указанное крепежное средство для выходной оптики выполнено с возможностью прикрепления теплоотвода и испускающего свет элемента при помощи крепежного элемента для поддержания теплового соединения между испускающим свет элементом и теплоотводом при расположении оптического элемента с оптическим совмещением с выходом испускающего свет элемента.

В соответствии с другим объектом изобретения предложен светильник для обеспечения общего освещения, содержащий: соединительную конструкцию, содержащую несущую часть и, по существу, продольную часть для присоединения осветительного модуля, причем указанная часть для присоединения осветительного модуля шарнирно соединена с несущей частью для поворота вокруг продольной оси, по существу, параллельной указанной части для присоединения осветительного модуля; и линейную группу осветительных модулей, каждый из которых содержит испускающий свет элемент и каждый из которых шарнирно соединен с указанной частью для присоединения осветительного модуля для поворота вокруг соответствующей поперечной оси, которая, по существу, перпендикулярна продольной оси; при этом поворотное движение каждого из осветительных модулей обеспечивает регулирование направленности светильника, по существу, сохраняя его пространственный профиль.

Краткое описание чертежей

Фиг. 1A-1F - виды конструкций теплоотвода для осветительного модуля, соответствующего варианту осуществления изобретения, причем каждая конструкция теплоотвода показана видом в перспективе сверху, видом в перспективе сбоку и видом сверху.

Фиг.2 - вид в перспективе светильника, содержащего регулируемые осветительные модули в соответствии с одним вариантом осуществления изобретения.

Фиг.3 - вид в перспективе светильника, показанного на Фиг.2, с удаленной прозрачной частью его корпуса.

Фиг.4 - вид в перспективе одного из осветительных модулей светильника, показанного на Фиг.2.

Фиг.5 - вид спереди сбоку осветительного модуля, показанного на Фиг.4.

Фиг.6 - вид в перспективе крепежного средства для выходной оптики осветительного модуля, показанного на Фиг.4.

Фиг. 7A-7F - виды в перспективе светильника, содержащего регулируемые осветительные модули в соответствии с другим вариантом осуществления изобретения.

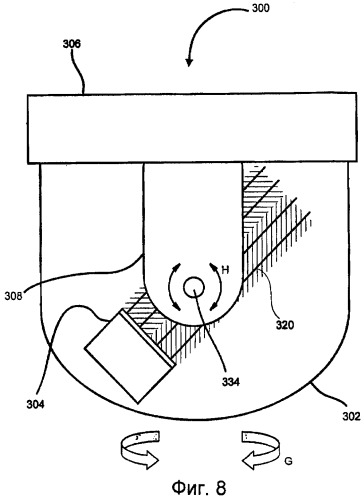

Фиг.8 - вид сбоку светильника, содержащего регулируемый осветительный модуль, установленный в корпусе в соответствии с другим вариантом осуществления изобретения.

Фиг.9 - вид спереди светильника, показанного на Фиг.8, корпуса, содержащего по существу непрозрачную часть и выходную часть, регулируемую вместе с осветительным модулем для регулирования ее направленности.

Фиг.10 - вид в перспективе линейной группы светильников, таких как светильник, показанный на Фиг.9.

Фиг.11 - вид в перспективе, по существу, линейных светильников, каждый из которых содержит корпус, имеющий по существу непрозрачную часть и выходную часть, регулируемую для регулирования ее направленности.

Подробное описание изобретения

Определения

Термин "испускающий свет элемент" используется для определения устройства, которое испускает излучение в области или комбинации областей электромагнитного спектра, например в видимой области, инфракрасной и/или ультрафиолетовой области, когда оно активизировано, например, посредством приложения к нему разности потенциалов или пропускания тока. Таким образом, испускающий свет элемент может иметь монохроматические, квазимонохроматические, полихроматические или широкополосные характеристики спектрального излучения. Примеры испускающих свет элементов включают полупроводник, органические или полимер/полимерные светодиоды, светодиоды с люминофорным покрытием с оптической накачкой, нанокристаллические светодиоды с оптической накачкой или другие подобные устройства, как будет легко понятно специалистам в данной области техники. Кроме того, термин "испускающий свет элемент" используется для определения конкретного устройства, которое испускает излучение, например светодиодной матрицы, и может в равной мере использоваться для определения комбинации конкретного устройства, которое испускает излучение, с кожухом или упаковкой, внутри которой расположено конкретное устройство или устройства.

Термин "пространственный профиль" в целом используется для определения общей трехмерной конфигурации и/или внешнего вида предмета и, в данном контексте, данного светильника. Например, пространственный профиль светильника может быть определен общей полной объемной формой и/или внешним видом светильника в данной конфигурации, а именно определенной комбинацией общего положения светильника, совмещения, формы, расположения, архитектурной симметрии и/или других таких характеристик, легко понятных специалистам в данной области техники.

Термин "светильник" в целом используется для определения источника света, осветительного узла и/или осветительной арматуры, прежде всего, используемых в общем варианте применения для освещения, содержащем один или более испускающих свет элементов вместе с комбинацией частей, предназначенных для удерживания, позиционирования и/или питания энергией одного или более испускающих свет элементов. Другие такие части, которые могут включать, но не ограничены различными оптическими элементами для сбора, смешивания, коллимирования, рассеяния, фокусировки и/или ориентации света, исходящего от одного или более испускающих свет элементов, возможно, в связи с различными электрическими и/или механическими механизмами регулирования, могут также быть включены в данный светильник, как должно быть легко понятно специалистам в данной области техники. Кроме того, термин "светильник" в целом используется для определения источника света, осветительного узла и/или осветительной арматуры, которые могут быть переносными и/или устанавливаемыми на стене, потолке, мебели (например, на книжном шкафу, полках, в витрине, шкафу и т.д.) и/или другой такой опорной конструкции.

Термины "шарнир", "поворот на шарнире" и "шарнирно" в целом используются в отношении вращательного движения предмета относительно другого вокруг точки вращения или оси. В целом, поворотное движение относится к вращательному и/или угловому движению, сообщаемому предмету относительно другого, что приводит к изменению угловой ориентации этого предмета в заданной степени в пределах от очень малого поворота (например, меньше чем на один градус) до одного или более полных оборотов. Кроме того, поворотное движение может быть связано с угловой переориентацией, в целом выраженной как комбинация одного или более из наклона, панорамирования, поворота и т.п., но также, возможно, выражается как изменение углов крена, тангажа и/или рыскания рассматриваемого предмета. Специалистам в данной области техники также будет понятно, что вращательное движение может также содержать компонент поступательного движения, посредством чего такое поворотное движение данного предмета предусматривает в целом дугообразное и/или криволинейное движение этого предмета в комбинации, в то же время предусматривающее угловую переориентацию этого предмета относительно другого.

Используемый здесь термин "около" относится к ±10% изменения относительно номинальной величины. Следует понимать, что такое изменение всегда включено в любую данную здесь величину, независимо от того, сделана ли на него определенная ссылка.

Если не определено иначе, все использованные здесь технические и научные термины имеют значение, аналогичное обычно понимаемому специалистами в данной области техники, к которой относится это изобретение.

Изобретение обеспечивает создание светильника, содержащего регулируемые осветительные модули. В частности, светильник, прежде всего, для общего освещения, содержит один или более осветительных модулей, каждый из которых содержит один или более испускающих свет элементов. В одном варианте осуществления изобретения, по меньшей мере, некоторые из осветительных модулей могут содержать соответствующий теплоотвод, находящийся в тепловом контакте с ними и/или выходной оптикой для управления световым выходом от одного или более испускающих свет элементов. В целом, один или более осветительных модулей с возможностью регулирования соединены со светильником через соединительную конструкцию и/или корпус, который обеспечивает получение одного или более механизмов регулирования для ориентации осветительных модулей, таким образом, для регулирования выходной направленности светильника. В варианте осуществления изобретения, в котором осветительные модули соединены в пределах корпуса, корпус может в целом содержать часть для светового выхода (например, прозрачное или полупрозрачное окно, вырез и т.д.), через которую может направляться свет, испускаемый одним или более испускающих свет элементов.

В одном варианте осуществления изобретения светильник обеспечивает способность его аккуратного встраивания в архитектурное и/или эстетическое окружение, в пределах которого он используется, без существенного отвлечения внимания от него или создания существенных визуальных помех. В результате светильник может быть выполнен с возможностью обеспечения регулируемого освещения без существенного изменения общего пространственного профиля светильника (например, общей структуры, конфигурации и/или архитектурной симметрии и т.д.). Светильник в целом комбинирует функциональные возможности регулируемого источника света с по существу конфигурируемым пространственным профилем, что может снижать общий ущерб для визуального и/или эстетического приспособления светильника к окружающей среде и/или обстановке.

Осветительный модуль

Светильник содержит один или более осветительных модулей, каждый из которых содержит один или более испускающих свет элементов. Каждый один или более испускающих свет элементов в рабочем положении соединен с соответствующей схемой возбуждения, обеспечивающей управляемую работу одного или более испускающих свет элементов. Один или более испускающих свет элементов может иметь тепловое соединение с системой регулирования тепла, например теплоотводом или другими такими системами регулирования тепла, которые образуют средство для рассеивания тепла, произведенного одним или более испускающих свет элементов во время их работы. Кроме того, осветительный модуль может также содержать один или более оптических элементов для обеспечения манипулирования светом, произведенным одним или более испускающих свет элементов осветительного модуля. Оптические элементы могут быть выполнены с возможностью обеспечения отражения, рефракции, дифракции, коллимации и/или других форм оптических манипуляций для получения требуемого светового выхода, создаваемого одним или более оптических элементов осветительного модуля.

В одном варианте осуществления изобретения каждый осветительный модуль содержит один испускающий свет элемент, такой как сверхъяркий или мощный испускающий свет элемент, и соответствующий теплоотвод и выходную оптику для него. Например, испускающий свет элемент данного осветительного модуля может быть в рабочем положении соединен с подложкой, имеющей соответствующую электрическую схему возбуждения (например, печатную плату и т.д.), которая имеет тепловое соединение с теплоотводом для рассеивания тепла, произведенного возбужденным испускающим свет элементом. Выходная оптика, такая как линза или подобное средство, может быть соединена с осветительным модулем с оптическим совмещением с испускающим свет элементом.

В одном варианте осуществления изобретения каждый осветительный модуль содержит испускающий свет элемент мощностью 1 Вт-5 Вт, такой как светодиод или подобное средство. Каждый осветительный модуль может также содержать коллиматорную линзу для коллимации выхода его испускающего свет элемента.

В другом варианте осуществления изобретения осветительный модуль может содержать больше одного испускающего свет элемента, а именно испускающие свет элементы различных цветов для получения многоцветного или комбинированного цветового выхода. Например, красный, зеленый и синий испускающие свет элементы могут быть объединены в один осветительный модуль для получения по существу белого источника света. В альтернативном варианте могут быть скомбинированы испускающие свет элементы красного, желтого, зеленого и синего цветов. Множество испускающих свет элементов могут также быть объединены в данном осветительном модуле для обеспечения более высокой выходной интенсивности или яркости света. Специалисту в данной области техники будет легко понятно, что могут рассматриваться другие такие комбинации, не отступая от общего объема и сущности данного описания.

В одном варианте осуществления изобретения выходная оптика осветительного модуля установлена при помощи крепления выходной оптики, постоянно или с возможностью отсоединения соединенного с осветительным модулем. Крепление выходной оптики может содержать прикрепляемый кожух, имеющий выходной оптический элемент на одном конце и крепежный элемент на другом для быстрого соединения с осветительным модулем, например линза может быть установлена или отформована в верхней части крепежного средства для выходной оптики, и набор фиксаторов крепежного средства, выполненных в нижней его части для легкой сборки осветительного модуля.

В одном варианте осуществления изобретения крепежное средство для выходной оптики осветительного модуля выполнено с возможностью установки поверх испускающего свет элемента таким образом, что его крепежные фиксаторы или другие такие крепежные элементы проходят за подложку, на которой установлен один или более испускающих свет элементов, для зацепления с верхним крепежным выступом теплоотвода осветительного модуля, таким образом, сохраняя тепловое соединение между одним или более испускающих свет элемента и теплоотводом. Например, соединение крепежного средства для выходной оптики может быть выполнено с возможностью приложения крепежного давления между подложкой и теплоотводом таким образом, чтобы поддерживать тепловое соединение. Альтернативы вышеупомянутым крепежным механизмам могут включать, но не ограничены ими, один или более магнитных элементов, защелкивающийся элемент, резьбовой элемент, прижимной элемент, присасывающийся элемент и т.п. Оправа линзы, например для уменьшения испускания света, не направленного через выходной оптический элемент, может также применяться в пределах крепежного средства для выходной оптики для уменьшения нежелательных излучений.

Специалисту в данной области техники будет легко понятно, что другое крепежное средство, такое как механическое и/или магнитное крепежное средство, можно рассматривать в данном примере для обеспечения подобных результатов, не отступая от общего объема и сущности настоящего описания.

Согласно другому варианту осуществления изобретения теплоотвод осветительного модуля изготовлен в соответствии с определенной моделью для получения большой площади поверхности для эффективного рассеивания тепла при обеспечении требуемого профиля осветительного модуля. Например, вместо того, чтобы использовать стандартную конфигурацию теплоотвода, такую как параллельная конфигурация пластин или конфигурация двумерных квадратных штырьков, теплоотводы могут быть разработаны в соответствии с функциональными требованиями и с желательным профилем. Например, на Фиг. 1A-1F показаны шесть конфигураций теплоотвода, где каждая обеспечивает получение требуемой поверхности рассеивания тепла, которая может колебаться, например, приблизительно от 10 до 30 квадратных дюймов. Относительно Фиг. 1A-1F, каждая из конфигураций теплоотвода показана видом в перспективе сверху, видом в перспективе сбоку и видом сверху. В каждом случае показанная модель может обеспечивать требуемый уровень рассеивания тепла при обеспечении требуемого эстетического фона для осветительного модуля.

Специалисту в данной области техники будет понятно, что другие такие дизайны теплоотвода, имеющие требуемую физическую конфигурацию при обеспечении требуемой площади поверхности рассеивания тепла, можно рассматривать, не отступая от общего объема и сущности настоящего описания.

Соединительная конструкция и корпус

Один или более осветительных модулей светильника с возможностью регулирования соединены с соединительной конструкцией и/или в корпусе, который образует один или более механизмов регулирования для регулирования ориентации осветительных модулей, таким образом, для регулирования направленности светового выхода светильника. В целом, соединительная конструкция допускает эстетически привлекательное соединение одного или более осветительных модулей в светильнике и обеспечивает его регулируемость без значительного изменения пространственного профиля светильника.

В одном варианте осуществления изобретения соединительная конструкция содержит несущую часть, устанавливаемую на опорной конструкции, и часть для присоединения осветительного модуля, к которой может быть присоединен один или более осветительных модулей светильника. Несущая часть может быть установлена неподвижно, тогда как часть для присоединения осветительного модуля может перемещаться относительно несущей части для регулирования направленности присоединенных к ней осветительных модулей. Например, часть для присоединения осветительного модуля может вращаться (например, в направлении панорамирования, наклона, поворота относительно несущей части). Соединительная часть может также регулироваться линейно (например, вверх и вниз, из стороны в сторону и т.д.) или снова с комбинированным движением (например, дугообразным движением, по криволинейной траектории и т.д.).

В одном варианте осуществления изобретения соединительная конструкция предусматривает соединение одной или более линейных групп осветительных модулей. В этом отношении соединительная конструкция может содержать одну несущую часть и, например, по существу продольную часть для присоединения осветительного модуля. В другом варианте осуществления изобретения соединительная конструкция содержит множество, по существу, продольных частей для присоединения осветительного модуля для соответствующих линейных групп осветительных модулей.

В одном варианте осуществления изобретения каждый осветительный модуль с возможностью поворота соединен с планкой для вращения вокруг соответствующей оси, при этом сама планка поворачивается вокруг ее собственной оси или продольной оси, по существу параллельной ей. В одном варианте осуществления изобретения соответствующие оси, вокруг которых вращаются осветительные модули, по существу перпендикулярны продольной оси. В другом варианте осуществления изобретения соответствующие оси по существу образованы соответствующими осями симметрии осветительных модулей (например, центром тяжести, геометрическим центром и т.д.). Возможно или дополнительно к этому, продольная ось образована осью симметрии светильника.

В одном варианте осуществления изобретения продольная ось, вокруг которой поворачивается планка и один или более осветительных модулей, соединенных с ней, по существу образована осью симметрии узла или расположена близко относительно нее. В одном варианте осуществления изобретения планка и множество осветительных модулей выполнены в виде линейной группы осветительных модулей, выполненных с возможностью вращения вокруг продольной оси, определенной линейной группой, и каждый выполнен с возможностью вращения вокруг соответствующих осей, по существу, перпендикулярных ей.

В одном варианте осуществления изобретения светильник содержит один или более осветительных модулей, каждый из которых содержит один или более испускающих свет элементов, способных направляться для панорамирования и наклона (например, имея, по меньшей мере, две степени свободы вращения) в, по существу, зафиксированном корпусе, который, по существу, образует и сохраняет общий пространственный профиль светильника, таким образом уменьшая визуальные мешающие отражения.

В одном варианте осуществления изобретения корпус содержит выходную часть, через которую может быть направлен свет, испускаемый от, по меньшей мере, части из одного или более осветительных модулей. В одном варианте осуществления изобретения выходная часть содержит прозрачный или полупрозрачный корпус. В другом варианте осуществления изобретения корпус содержит зафиксированную прозрачную или полупрозрачную часть (например, окно), через которую может передаваться световой выход от одного или более испускающих свет элементов. В другом варианте осуществления изобретения корпус содержит подвижную прозрачную или полупрозрачную часть, которая вращается наряду с одним или более осветительных модулей и/или одной или более частей для установки осветительных модулей таким образом, чтобы их направленность была приспособлена пространственным регулированием и/или совмещением выходной части. Например, корпус может содержать, по существу, прозрачную выходную часть, окруженную, по существу, непрозрачной частью, причем прозрачная часть с возможностью регулирования соединена, например, с несущей частью корпуса и выполнена таким образом, что регулирование направленности одного или более осветительных модулей либо посредством поворота осветительного модуля и/или части для установки осветительного модуля осуществляется посредством подобного регулирования выходной части.

Как будет понятно для специалистов в данной области техники, могут рассматриваться различные формы корпуса и конфигурации, не отступая от общего объема и сущности настоящего описания. Например, линейный или продольный корпус может быть выбран для светильника, содержащего одну или более линейных групп осветительных модулей. Квадратный или прямоугольный корпус или снова закругленный или круглый корпус можно также рассматривать в зависимости от количества используемых осветительных модулей и их общей конфигурации, которая может изменяться в зависимости от варианта применения, для которого предназначен светильник. Например, в одном варианте осуществления изобретения корпус содержит гладкий куполообразный или трубчатый корпус.

Кроме того, светильник может содержать соединительную конструкцию для установки вертикально, горизонтально и/или с другой ориентацией, соответствующей варианту применения, для которого предназначен светильник. Например, по существу продольный светильник может быть установлен горизонтально, например на потолке или полках, или установлен вертикально, например на стене или свисать вертикально с потолка. Другие такие конфигурации установки должны быть очевидны для специалиста в данной области техники и, таким образом, рассматриваются как не отступающие от общего объема и сущности настоящего описания.

Механизм регулирования

В целом, один или более осветительных модулей с возможностью регулирования соединены с соединительной конструкцией светильника и/или в корпусе светильника.

В одном варианте осуществления изобретения один или более осветительных модулей отдельно регулируются при помощи соответствующих механизмов регулирования. Такие отдельные механизмы могут содержать, например, различные механические соединения, такие как шарнирные штифты, соединительные оси, универсальные шарниры, шаровые шарниры или подобные, или другие регулируемые соединительные средства, которые будут очевидны для специалиста в данной области техники. Индивидуальное регулирование одного или более осветительных модулей может быть выполнено вручную или снова при помощи дистанционного управления с электроприводом.

В другом варианте осуществления изобретения светильник содержит больше одного осветительного модуля, каждый из которых или их подгруппа регулируются при помощи общего механизма регулирования.

В одном варианте осуществления изобретения поворотные движения осветительных модулей (например, панорамирование, поворот, наклон и т.д.) обеспечиваются при помощи одной или более регулировочных головок барабанного типа. В другом варианте осуществления изобретения поворотные движения осуществляются при помощи одного или более рычагов. В еще одном варианте осуществления изобретения поворотные движения обеспечиваются при помощи одного или более электродвигателей, возможно, приводимых в действие при помощи дистанционного управления. В другом варианте осуществления изобретения поворотные движения обеспечиваются посредством комбинации, по меньшей мере, некоторых из вышеупомянутых механизмов. Специалисту в данной области техники будет понятно, что вышеупомянутый и другие такие механизмы, независимо или в комбинации, можно рассматривать, не отступая от общего объема и сущности настоящего описания.

В одном варианте осуществления изобретения один или более осветительных модулей могут регулироваться как группа для получения общей направленности каждого осветительного модуля. Например, каждый осветительный модуль данной линейной группы может быть механически соединен для одновременного движения. Такая взаимосвязь может обеспечиваться направляющей планкой или конструкцией, которая, при ее перемещении, передает, по существу, одинаковое движение каждому связанному модулю.

В одном варианте осуществления изобретения каждый осветительный модуль линейной группы с возможностью поворота соединен с соединительной планкой или конструкцией через первый набор штифтов или осей. Направляющий рычаг или конструкция соединяют осветительные модули посредством второго набора штифтов или осей, соединенных с осветительными модулями с отнесением относительно первого набора таким образом, что, по существу прямолинейное движение направляющего рычага или конструкции вызывает вращательное движение осветительных модулей относительно соединительной планки. В одном варианте осуществления изобретения соединительная планка также с возможностью поворота соединена с несущей частью соединительной конструкции таким образом, что линейная группа может далее вращаться вокруг ее продольной оси, возможно, посредством вращательного движения этого направляющего рычага.

В альтернативном варианте каждый осветительный модуль данной группы может быть механически соединен с одним приводным механизмом, который передает, по существу, одинаковое движение каждому осветительному модулю группы. Например, приводной механизм с электроприводом может быть соединен с осветительными модулями для регулирования их ориентации, возможно, через дистанционное управление.

В вышеупомянутых и других таких вариантах осуществления изобретения один или более осветительных модулей могут быть отрегулированы вручную (то есть панорамированы, наклонены, повернуты и т.д.), когда пользователь регулирует один или более осветительных модулей непосредственно, или прежде или после того, как светильник установлен или прикреплен к соответствующей установочной конструкции. В альтернативном варианте регулирование одного или более осветительных модулей может быть автоматизировано, например, с использованием переносного средства дистанционного управления или подобного, таким образом, позволяя пользователю регулировать направленность светильника дистанционно. Этот альтернативный вариант может быть полезен в окружающей среде, где светильник установлен вне досягаемости, например на высоком потолке и т.п., таким образом, что направленность светильника может быть отрегулирована для нацеливания для показа в магазине розничной торговли или музее, например, без необходимости подниматься и вручную регулировать светильник.

Как будет легко понятно специалистам в данной области техники, могут рассматриваться другие механизмы регулирования для обеспечения отдельного и/или группового регулирования одного или более осветительных модулей данного светильника, не отступая от общего объема и сущности настоящего описания.

Теперь изобретение будет описано со ссылками на конкретные примеры. Следует понимать, что следующие примеры предназначены для описания вариантов осуществления изобретения и не предназначены для какого-либо ограничения изобретения.

Примеры

Пример 1

Теперь со ссылками на Фиг. 2-6 будет описан светильник, в целом обозначенный ссылочной позицией 100, соответствующий одному варианту осуществления изобретения. Светильник 100 в целом содержит корпус 102 и с возможностью регулирования соединенную с ним линейную группу осветительных модулей 104.

Корпус 102 в целом образует соединительную конструкцию, содержащую несущую часть 106, кото
