Реферат

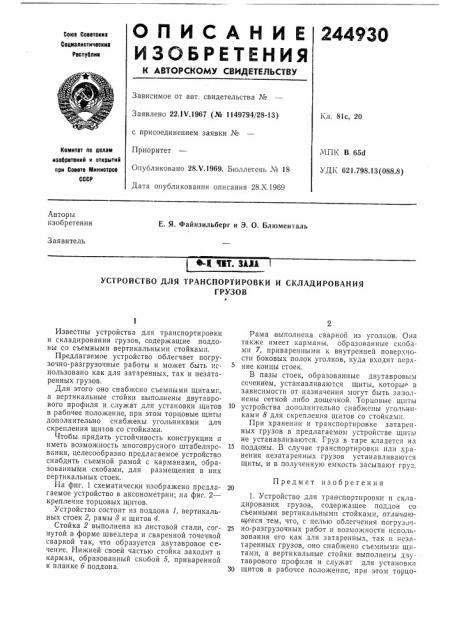

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

244930

Сове Саввтокил

Социалиотичеокил

Рвопублик

Зависимое от авт. свидетельства №

Заявлено 22ЛЧ.1967 (№ 1149794/28-13) с присоединением заявки №

Приоритет

Опубликовано 28 Ч.1969. Бюллетень ¹ 18

Дата опубликования описания 28.Х.1969

Кл. 8!с, 20

МП1(В 65d

УДК 621.798.13(088.8) Комитет по лелем изобретений и открытий ори Совете Миниотров

СССР

Авторы изобретения

E. Я. Файнзильберг и 3. О. Блюменталь

Заявитель

УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ И СКЛАДИРОВАНИЯ

ГРУЗОВ

Предмет пзобрегения

Известны устройства для транспортировки и складирования грузов, содержащие поддоны со съемными вертикальными стойками.

Предлагаемое устройство облегчает погрузсчно-разгрузочные работы и может быть использовано как для затаренных, так и незатаренных грузов.

Для этого оно снабжено съемными щитамп, а вертикальные стойки выполнены двутаврового профиля и служат для установки щитов в рабочее положение, при этом торцовые щиты дополнительно снабжены угольниками для скрепления щитов со стойками.

Чтобы придать устойчивость конструкции и иметь возможность многоярусного штабелирования, целесообразно предлагаемое устройство снабдить съемной рамой с карманами, образованными скобами, для размещения в ннх вертикальных стоек.

На фиг. 1 схематически изображено предлагаемое устройство в аксонометрии; на фиг. 2— крепление торцовых щитов.

Устройство состоит из поддона 1, вертикальных стоек 2, рамы 8 и щитов 4.

Стойка 2 выполнена из листовой стали, согнутой в форме швеллера и сваренной точечной сваркой так, что образуется двутавровое сечение. Нижней своей частью стойка заходит в карман, образованный скобой 5, приваренной к планке б поддона.

Рама выполнена сварной из уголков. Она также имеет карманы, образованные скобами 7, приваренными к внутренней поверхности боковых полок уголков, куда входят верхние концы стоек.

В пазы стоек, образованные двутавровым сечением, устанавливаются щиты, которы в зависимости от назначения могут быть заполнены сеткой либо дощечкой. Торцовые щиты

1О устройства дополнительно снабжены угольниками 8 для скрепления щитов со стойкамп.

При хранении и транспортировке затаренных грузов в предлагаемом устройстве щиты не устанавливаются. Груз в таре кладется на

15 поддоны. В случае транспортировки пли хранения незатаренных грузов устанавливаются щиты, и в полученную емкость засыпают груз.

1. Устройство для транспортировки и складирования грузов, содержащее поддон со съемными вертикальными стойкамп, отлича ои ееея тем, что, с целью облегчения погрузоч25 но-разгрузочных работ и возможности использования его как для затаренных, так и незятаренных грузов, оно снабжено съемными щитами, а вертикальные стойки выполнены дчутаврового профиля и служат для у.становкн

30 щитов в рабочее положение, прн этом торцо244930 юг 2

Составитель В. Дунье

Текред Л. K. Малова

Корректор С. М. Сигал

Редактор Г. Яковлева

Заказ 2627/15 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова. 2 вые щиты дополнительно снабжены угольни кими для скрепления этих щитов со стойкамн.

2. Устройство по п. 1, отличающееся тем, что, с целью придания устойчивости конструкпии и возможности многоярусного штабелирования, оно снабжено съемной рамой с карманами, образованными скобами, для размещения в них вертикальных стоек.
