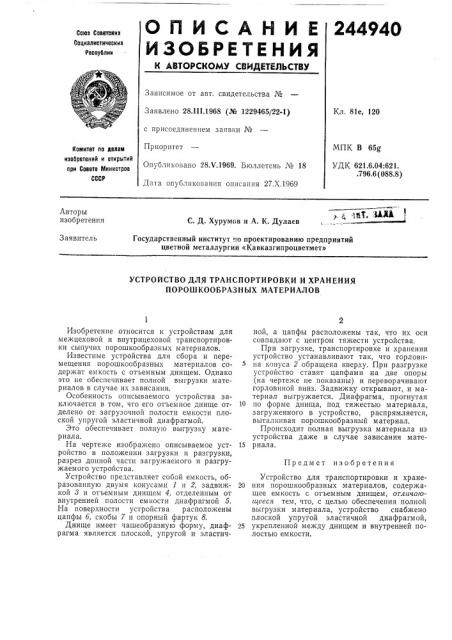

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24494 О

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 120

Заявлено 28111.1968 (№ 1229465/22-1) с присоединением заявки №

Приоритет

Опубликовано 28Л .1969. Бюллетень № 18

Дата опубликования описания 27.Х,1969

МПК В 65

УДК 621.6.04:621. .796.6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

). 6, С. Д. Хурумов и А. К. Дулаев

Государственный институт по проектированию предприятий цветной металлургии «Кавказгипроцветмет»

Заявитель

УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к устройствам для межцеховой и внутрицеховой транспортировки сыпучих порошкообразных материалов.

Известные устройства для сбора и перемещения порошкообразных материалов содержат емкость с отъемным днищем. Однако это не обеспечивает полной выгрузки материалов в случае их зависания.

Особенность описываемого устройства заключается в том, что его отъемное днище отделено от загрузочной полости емкости плоской упругой эластичной диафрагмой.

Это обеспечивает полную выгрузку материала.

На чертеже изображено описываемое устройство в положении загрузки и разгрузки, разрез донной части загружаемого и разгружаемого устройства.

Устройство представляет собой емкость, ооразованную двумя конусами 1 и 2, задвижкой 3 и отъемным днищем 4, отделенным от внутренней полости емкости диафрагмой 5.

На поверхности устройства расположены цапфы 6, скобы 7 и опорный фартук 8.

Днище имеет чашеобразную форму, диафрагма является плоской, упругой и эластичной, а цапфы расположены так, что их оси совпадают с центром тяжести устройства.

При загрузке, транспортировке и хранении устройство устанавливают так, что горловина конуса 2 обращена кверху. При разгрузке устройство ставят цапфами на две опоры (на чертеже не показаны) и переворачивают горловиной вниз. Задвижку открывают, и материал выгружается. Диафрагма, прогнутая

10 по форме днища, под тяжестью материала, загруженного в устройство, распрямляется, выталкивая порошкообразный материал.

Происходит полная выгрузка материала из устройства даже в случае зависания мате15 риала.

Устройство для транспортировки и хране20 ния порошкообразных материалов, содержащее емкость с отъемным днищем, отличаюитееся тем, что, с целью обеспечения полной выгрузки материала, устройство снабжено плоской упругой эластичной диафрагмой, 25 укрепленной между днищем и внутренней полостью емкости.

244940

Составитель Г. Либенсон

Редактор Н. Суханова Техред А. А. Камышникова Корректор Е. Н, Зубкова

Заказ 2583/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
