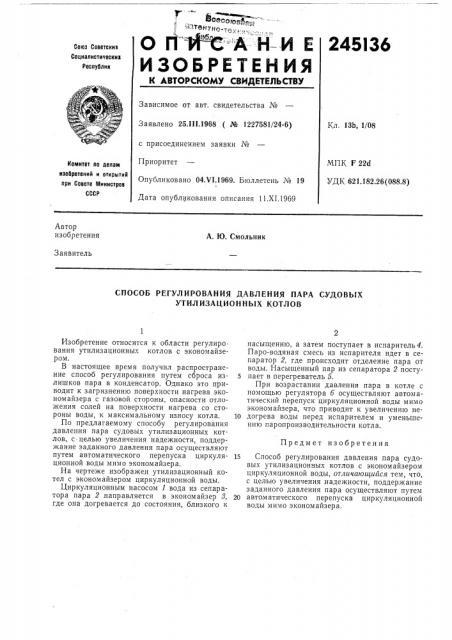

245I36

Союз Соеетскиз

Социалистические

Реслублик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 13b, 1/08

Заявлено 25.111.1968 (№ 1227581/24-6) с присоединением заявки №

Приоритет

Опубликовано 04.Ч1.1969. Бюллетень № 19

Дата опубликования описания 11.XI.1969

МПК F 22d

УДК 621.182.26(088.8) Комитет ло делам изобретений и открытий лри Совете Мииистров

СССР

Автор изобретения

А. Ю. Смольник

Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ПАРА СУДОВЫХ

УТИЛИЗАЦИОННЫХ КОТЛОВ

Предмет изобретения

Изобретение относится к области регулиро. вания утилизационных котлов с экономайзером.

В настоящее время получил распространение способ регулирования путем сброса излишков пара в конденсатор. Однако это приводит к загрязнению поверхности нагрева экономайзера с газовой стороны, опасности отложения солей на поверхности нагрева со стороны воды, к максимальному износу котла.

По предлагаемому способу регулирования давления пара судовых утилизационных котлов, с целью увеличения надежности, поддержание заданного давления пара осуществляют путем автоматического перепуска циркуляционной воды мимо экономайзера.

На чертеже изображен утилизационный котел с экономайзером циркуляционной воды.

Циркуляционным насосом 1 вода из сепаратора пара 2 .направляется в экономайзер 8, где она догревается до состояния, близкого к насыщению, а затем поступает в испаритель4.

Пара-водяная смесь из испарителя идет в сепаратор 2, где происходит отделение пара от воды. Насыщенный пар из сепаратора 2 посту5 пает в перегреватель 5.

При возрастании давления пара в котле с помощью регулятора б осуществляют автоматический перепуск циркуляционной воды мимо экономайзера, что приводит к увеличению не10 догрева воды перед испарителем и уменьшеничо паропроизводительности котла.

15 Способ регулирования давления пара судовых утилизационных котлов с экономайзером циркуляционной воды, отличающийся тем, что, с целью увеличения надежности, поддержание заданного давления пара осуществляют путем

20 автоматического перепуска циркуляционной воды мимо экономайзера.
