Система передачи данных, передатчик, приемник, способ передачи данных, программа и кабель для передачи данных

Система передачи данных, передатчик, приемник, способ передачи данных, программа и кабель для передачи данных

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к системе передачи данных, передатчику, приемнику, способу передачи данных, программе и кабелю для передачи данных и, в частности, к системе передачи данных, передатчику, приемнику, способу передачи данных, программе и кабелю для передачи данных, которые обеспечивают передачу данных с высокой скоростью и которые обладают совместимостью с интерфейсом передачи данных, который обеспечивает однонаправленную высокоскоростную передачу данных пикселей несжатых изображений, таких как Мультимедийный интерфейс высокой четкости (HDMI, МИВЧ) (R).

Уровень техники

В последние годы МИВЧ (R) получил широкое использование как высокоскоростной интерфейс передачи данных, предназначенный для передачи с высокой скоростью цифрового телевизионного сигнала, то есть данных пикселей несжатых (в основной полосе пропускания) изображений и аудиоданных, связанных с этими изображениями, например, из устройства записи цифрового универсального диска (DVD, ЦУД), телевизионной приставки или других аудио-видео (AV, АВ) источников в телевизионный приемник, проектор или другие дисплеи.

Спецификация МИВЧ определяет канал дифференциальной передачи сигналов с минимизацией перепадов уровней (TMDS, ДПМП) для однонаправленной передачи с высокой скоростью данных пикселей и аудиоданных из источника МИВЧ (R) в потребитель МИВЧ (R) и линию управления бытовой электронной техники (линия СЕС (УБЭ)) для двунаправленного обмена данными между источником МИВЧ (R) и потребителем МИВЧ (R) и т.п.

Например, как показано на фиг.1, данные пикселей и аудиоданные можно передавать с высокой скоростью путем подключения цифрового телевизионного приемника 11 к АВ усилителю 12, используя кабель 13 МИВЧ (R), который соответствует спецификации МИВЧ (R).

Цифровой телевизионный приемник 11 и АВ усилитель 12 и устройство 14 воспроизведения установлены в гостиной дома пользователя. На фиг.1 гостиная расположена с левой стороны. Цифровой телевизионный приемник 11 подключен к АВ усилителю 12 с помощью кабеля 13 МИВЧ (R). АВ усилитель 12 соединен с устройством 14 воспроизведения с помощью кабеля 15 МИВЧ (R).

Кроме того, концентратор 16 установлен в гостиной комнате. Цифровой телевизионный приемник 11 и устройство 14 воспроизведения подключены к концентратору 16 с помощью кабелей 17 и 18 локальных вычислительных сетей (LAN, ЛВС) соответственно. В спальне, расположенной справа от гостиной на чертеже, установлен цифровой телевизионный приемник 19. Цифровой телевизионный приемник 19 подключен к концентратору 16 через кабель 20 ЛВС.

Например, когда воспроизводят содержание, записанное в устройстве 14 воспроизведения, и изображение отображают в цифровом телевизионном приемнике 11, устройство 14 воспроизведения декодирует данные пикселя и аудиоданные, используемые как содержание для воспроизведения. После этого устройство 14 воспроизведения передает декодированные несжатые данные пикселей и аудиоданные в цифровой телевизионный приемник 11 через кабель 15 МИВЧ (R), АВ усилитель 12 и кабель 13 МИВЧ (R). На основе данных пикселей и аудиоданных, переданных из устройства 14 воспроизведения, цифровой телевизионный приемник 11 отображает изображения и выводит звуки.

Когда воспроизводят содержание, записанное в устройстве 14 воспроизведения, и изображения одновременно отображают в цифровых телевизионных приемниках 11 и 19, устройство 14 воспроизведения передает сжатые данные пикселей и аудиоданные, используемые как содержание для воспроизведения, обратно в цифровой телевизионный приемник 11 через кабель 18 ЛВС, концентратор 16 и кабель 17 ЛВС. Кроме того, устройство 14 воспроизведения поставляет сжатые данные пикселей и аудиоданные в цифровой телевизионный приемник 19 через кабель 18 ЛВС, концентратор 16 и кабель 20 ЛВС.

Затем цифровые телевизионные приемники 11 и 19 декодируют данные пикселей и аудиоданные, переданные из устройства 14 воспроизведения, отображают изображения и выводят звуки на основе декодированных несжатых данных пикселей и аудиоданных.

Кроме того, когда цифровой телевизионный приемник 11 принимает данные пикселей и аудиоданные для воспроизведения программы, передаваемой при широковещательной телевизионной передаче, и, если принимаемые аудиоданные представляют собой аудиоданные, например, соответствующие 5.1-канальному круговому звучанию, которые не может декодировать цифровой телевизионный приемник 11, цифровой телевизионный приемник 11 преобразует эти аудиоданные в оптический сигнал и передает этот оптический сигнал в АВ усилитель 12.

После приема оптического сигнала, переданного из цифрового телевизионного приемника 11, АВ усилитель 12 выполняет фотоэлектрическое преобразование оптического сигнала в аудиоданные. После этого АВ усилитель 12 декодирует преобразованные аудиоданные. После этого АВ усилитель 12, в случае необходимости, усиливает декодированные несжатые аудиоданные для того, чтобы вывести звук из окружающих громкоговорителей, подключенных к нему. Таким образом, цифровой телевизионный приемник 11 может воспроизводить телевизионную программу с 5.1-канальным круговым звучанием в результате декодирования принимаемых данных пикселей и отображения изображения, используя декодированные данные пикселей и выводя звуки из АВ усилителя 12 в соответствии с аудиоданными, переданными в АВ усилитель 12.

Кроме того, было предложено устройство на основе МИВЧ (R), в котором, когда данные пикселей и аудиоданные передают из источника МИВЧ (R) в потребитель МИВЧ (R), ненужные данные заглушают путем включения и выключения передачи этих данных (смотри, например, Патентный документ 1).

Кроме того, было предложено устройство на основе МИВЧ (R), в котором, в результате использования селекторного переключателя и путем переключения вывода, через который выводят данные пикселей и аудиоданные, источник МИВЧ (R) может выводить данные пикселя и аудиоданные в требуемый потребитель МИВЧ (R) вместе с множеством потребителей МИВЧ (R), без изменения кабельного подключения между источником МИВЧ (R) и потребителем МИВЧ (R) (см., например, Патентный документ 2).

Патентный документ 1: Публикация №2005-57714 находящейся на рассмотрении заявки на японский патент

Патентный документ 2: Публикация №2006-19948 находящейся на рассмотрении заявки на японский патент

Сущность изобретения

Техническая проблема

Как отмечено выше, используя МИВЧ (R), данные пикселей и аудиоданные могут быть переданы в одном направлении с высокой скоростью из источника МИВЧ (R) потребителю МИВЧ (R). Кроме того, между источником МИВЧ (R) и потребителем МИВЧ (R) можно выполнять двунаправленный обмен данными.

Однако скорость передачи при двунаправленном обмене данными, обеспечиваемая текущим МИВЧ (R), составляет порядка нескольких сотен бит в секунду. Поэтому невозможно обеспечить двунаправленный обмен данными с высокой скоростью, такой как при двунаправленном обмене данными по протоколу Интернет (IP, ПИ), между источником МИВЧ (R) и потребителем МИВЧ (R).

В соответствии с этим, когда устройства, включающие в себя устройство, описанное в Патентных документах 1 и 2, выполняют двунаправленный обмен данными ПИ, используя МИВЧ (R), количество данных, передаваемых при обмене данными ПИ, будет ограничено. Если большое количество данных передают, используя обмен данными ПИ, возникает значительное время задержки при такой передаче данных. Поэтому трудно использовать МИВЧ (R), например, в приложениях, в которых требуется двунаправленная передача большого количества данных, таких как сжатые изображения, или в приложениях, требующих ответа с высокой скоростью.

В соответствии с этим, например, в разъемах источника МИВЧ (R) и потребителя МИВЧ (R) могут быть предусмотрены выводы, предназначенные для высокоскоростного двунаправленного обмена данными ПИ, и высокоскоростной двунаправленный обмен данными ПИ можно выполнять, используя эти специально выделенные выводы.

Однако если специально выделенные выводы будут предусмотрены в существующих разъемах на основе МИВЧ (R), нельзя будет поддерживать совместимость с существующими МИВЧ (R).

В соответствии с этим в настоящем изобретении предложен высокоскоростной двунаправленный интерфейс передачи данных, обладающий совместимостью с интерфейсом передачи данных, который позволяет однонаправленно передавать данные пикселей несжатых изображений с высокой скоростью (например, МИВЧ (R)).

Техническое решение

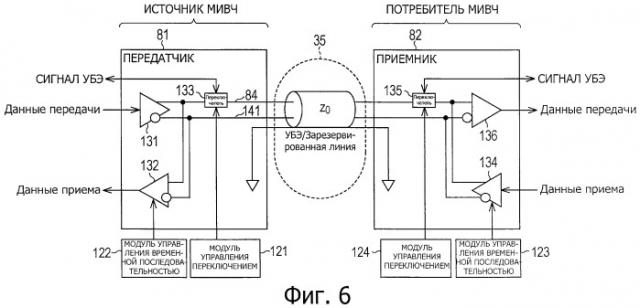

В соответствии с первым аспектом настоящего изобретения система передачи данных включает в себя передатчик, предназначенный для однонаправленной передачи в приемник, используя первый дифференциальный сигнал, данных пикселей несжатого изображения одного экрана в течение эффективного видеопериода, представляющего период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча, и приемник, предназначенный для приема первого дифференциального сигнала, передаваемого из передатчика. Передатчик включает в себя первое средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, во второй дифференциальный сигнал, сформированный из первого составляющего сигнала и второго составляющего сигнала, передачи первого составляющего сигнала в приемник через первую линию сигнала и вывода второго составляющего сигнала, первое средство выбора, предназначенное для выбора одного из данных передачи, относящегося к операции управления, и второго составляющего сигнала, выводимого из первого средства преобразования, и передачи выбранного сигнала в приемник через вторую линию сигнала, первое средство управления, предназначенное для выполнения управления таким образом, что, когда сигнал передачи передают в приемник, этот сигнал передачи выбирают с помощью первого средства выбора, и, когда второй дифференциальный сигнал передают в приемник, этот второй составляющий сигнал выбирают с помощью первого средства выбора, и первое средство декодирования, предназначенное для приема третьего дифференциального сигнала, передаваемого из приемника, и декодирования третьего дифференциального сигнала в исходные данные. Приемник включает в себя второе средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, в третий дифференциальный сигнал, и передачи этого третьего дифференциального сигнала в передатчик, второе средство декодирования, предназначенное для приема второго дифференциального сигнала, передаваемого из передатчика, и декодирования этого второго дифференциального сигнала в исходные данные, второе средство выбора, предназначенное для выбора одного из сигнала передачи и второго составляющего сигнала, и второе средство управления, предназначенное для выполнения управления таким образом, что, когда принимают сигнал передачи, этот сигнал передачи выбирают и принимают с помощью второго средства выбора, и, когда принимают второй дифференциальный сигнал, второй составляющий сигнал выбирают с помощью второго средства выбора, и второй составляющий сигнал принимают с помощью второго средства декодирования.

В соответствии с первым аспектом настоящего изобретения предусмотрен способ передачи данных, предназначенный для использования в системе передачи данных, включающей в себя передатчик и приемник. Передатчик передает в одном направлении в приемник, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана в течение эффективного видеопериода, представляющего период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча, и приемник принимает первый дифференциальный сигнал, переданный из передатчика. Передатчик включает в себя первое средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, во второй дифференциальный сигнал, сформированный из первого составляющего сигнала и второго составляющего сигнала, передачи первого составляющего сигнала в приемник через первую линию сигнала и вывода второго составляющего сигнала, первое средство выбора, предназначенное для выбора одного из сигнала передачи, относящегося к операции управления, и второго составляющего сигнала, выводимого из первого средства преобразования, и передачи выбранного сигнала в приемник через вторую линию сигнала, и первое средство декодирования, предназначенное для приема третьего дифференциального сигнала, переданного из приемника, и декодирования третьего дифференциального сигнала в исходные данные. Приемник включает в себя второе средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, в третий дифференциальный сигнал и передачи этого третьего дифференциального сигнала в передатчик, второе средство декодирования, предназначенное для приема второго дифференциального сигнала, передаваемого из передатчика, и декодирования второго дифференциального сигнала в исходные данные, и второе средство выбора, предназначенное для выбора одного из сигнала передачи и второго составляющего сигнала. Способ включает в себя этапы выполнения управления таким образом, что когда сигнал передачи передают в приемник, этот сигнал передачи выбирают с помощью первого средства выбора и, когда второй дифференциальный сигнал передают в приемник, этот второй составляющий сигнал выбирают с помощью первого средства выбора, и управление выполняют таким образом, что, когда сигнал передачи принимают с помощью приемника, этот сигнал передачи выбирают и принимают с помощью второго средства выбора и, когда второй дифференциальный сигнал принимают приемником, второй составляющий сигнал выбирают с помощью второго средства выбора, и второй составляющий сигнал принимают с помощью второго средства декодирования.

В соответствии с первым аспектом настоящего изобретения в передатчике данные передачи, отличающиеся от данных пикселя, преобразуют во второй дифференциальный сигнал, сформированный из первого составляющего сигнала и второго составляющего сигнала, при этом первый составляющий сигнал передают в приемник через первую линию сигнала, выводят второй составляющий сигнал, выбирают один из сигнала передачи, относящегося к операции управления, и выходного второго составляющего сигнала, и выбранный сигнал передают в приемник через вторую линию сигнала. Здесь управление выполняют таким образом, что, когда сигнал передачи передают в приемник, выбирают сигнал передачи и, когда второй дифференциальный сигнал передают в приемник, выбирают второй составляющий сигнал. Кроме того, третий дифференциальный сигнал, передаваемый из приемника, принимают и декодируют в исходные данные.

В отличие от этого, в приемнике данные передачи, отличающиеся от данных пикселей, преобразуют в третий дифференциальный сигнал, и этот третий дифференциальный сигнал передают в передатчик, второй дифференциальный сигнал, переданный из передатчика, принимают и декодируют в исходные данные, и выбирают один из сигнала передачи и второго составляющего сигнала. Здесь, управление выполняют таким образом, что, когда принимают сигнал передачи, выбирают и принимают сигнал передачи и, когда принимают второй дифференциальный сигнал, выбирают и принимают второй составляющий сигнал.

В соответствии со вторым аспектом настоящего изобретения предложен передатчик. Передатчик передает в одном направлении в приемник, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана в течение эффективного видеопериода, представляющего период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча. Передатчик включает в себя средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, во второй дифференциальный сигнал, формируемый из первого составляющего сигнала и второго составляющего сигнала, передачи первого составляющего сигнала в приемник через первую линию сигнала, и вывода второго составляющего сигнала, первое средство выбора, предназначенное для выбора одного из первого сигнала передачи, относящегося к операции управления, и второго составляющего сигнала, выводимого из первого средства преобразования, и передающего выбранный сигнал в приемник через вторую линию сигнала, первое средство управления, предназначенное для выполнения такого управления, что, когда первый сигнал передачи передают в приемник, этот первый сигнал передачи выбирают с помощью первого средства выбора и, когда второй дифференциальный сигнал передают в приемник, второй составляющий сигнал выбирают с помощью первого средства выбора, и средство декодирования, предназначенное для приема третьего дифференциального сигнала, формируемого из третьего составляющего сигнала, и четвертого составляющего сигнала, переданного из приемника, и декодирования третьего дифференциального сигнала в исходные данные.

Средство декодирования может принимать третий дифференциальный сигнал, сформированный из третьего составляющего сигнала, переданного через вторую линию сигнала, и четвертого составляющего сигнала, переданного через первую линию сигнала, первое средство выбора может выбирать один из второго составляющего сигнала и третьего составляющего сигнала, или первого сигнала передачи и, когда принимают третий дифференциальный сигнал, первое средство управления может выполнять управление таким образом, что третий составляющий сигнал выбирают с помощью первого средства выбора, и третий составляющий сигнал принимают с помощью средства декодирования.

Первое средство выбора может выбирать один из второго составляющего сигнала и третьего составляющего сигнала или один из первого сигнала передачи и сигнала приема, относящегося к операции управления, передаваемого из приемника через вторую линию сигнала. Когда выбирают сигнал приема, первое средство выбора может принимать и выводить выбранный сигнал приема.

Средство декодирования может принимать третий дифференциальный сигнал, сформированный из третьего составляющего сигнала, переданного через третью линию сигнала, и четвертый составляющий сигнал, переданный через четвертую линию сигнала, и передатчик может дополнительно включать в себя второе средство выбора, предназначенное для выбора одного из третьего составляющего сигнала и второго сигнала передачи, относящегося к операции управления, предназначенного для передачи в приемник, третье средство выбора, предназначенное для выбора одного из четвертого составляющего сигнала и третьего сигнала передачи, предназначенного для передачи в приемник, и второе средство управления, предназначенное для выполнения управления таким образом, что, когда второй сигнал передачи и третий сигнал передачи передают в приемник, второе средство выбора выбирает второй сигнал передачи, и второй сигнал передачи передают в приемник через третью линию сигнала, и третье средство выбора выбирает третий сигнал передачи, и третий сигнал передачи передают в приемник через четвертую линию сигнала и, когда принимают третий дифференциальный сигнал, второе средство выбора выбирает третий составляющий сигнал таким образом, что третий составляющий сигнал принимают с помощью средства декодирования, и третье средство выбора выбирает четвертый составляющий сигнал так, что четвертый составляющий сигнал принимают с помощью средства декодирования.

Первое средство выбора может выбирать один из второго составляющего сигнала и один из первого сигнала передачи и первого сигнала приема, относящихся к операции управления и передаваемых из приемника через вторую линию сигнала. Когда выбирают первый сигнал приема, выбранный первый сигнал приема может быть принят и выведен, и второе средство выбора может выбирать один из третьего составляющего сигнала и один из второго сигнала передачи, и второй сигнал приема относится к операции управления, и его передают из приемника через третью линию сигнала. Когда выбирают второй сигнал приема, выбранный второй сигнал приема может быть принят и выведен.

Первый сигнал передачи и первый сигнал приема могут представлять собой сигналы УБЭ (Управление бытовой электронной техникой), которые используются как данные управления для передатчика или приемника. Второй сигнал приема может представлять собой E-EDID (У-РДИД, Улучшенные расширенные данные идентификации дисплея), используемые в качестве информации, относящейся к рабочим характеристикам приемника и используемой для операций управления, и данные, предназначенные для преобразования во второй дифференциальный сигнал, и данные, получаемые путем декодирования третьего дифференциального сигнала, могут быть данными, которые соответствуют протоколу Интернет (ПИ). Первое средство управления может управлять первым средством выбора таким образом, что второй составляющий сигнал выбирают после того, как будет принят второй сигнал приема, и второе средство управления может управлять вторым средством выбора и третьим средством выбора таким образом, что третий составляющий сигнал и четвертый составляющий сигнал будут выбраны после приема второго сигнала приема.

В соответствии со вторым аспектом настоящего изобретения предусмотрен способ передачи данных, предназначенный для использования в передатчике или программе, выполняемой компьютером, который управляет передатчиком. Передатчик однонаправленно передает в приемник, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана в течение эффективного видеопериода, представляющего собой период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча. Передатчик включает в себя первое средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, во второй дифференциальный сигнал, сформированный из первого составляющего сигнала и второго составляющего сигнала, передачи первого составляющего сигнала в приемник через первую линию сигнала и вывода второго составляющего сигнала, средство выбора, предназначенное для выбора одного из сигнала передачи, относящегося к операции управления, и второго составляющего сигнала, выводимого из первого средства преобразования, и передачи выбранного сигнала в приемник через вторую линию сигнала, и средство декодирования, предназначенное для приема третьего дифференциального сигнала, передаваемого из приемника, и декодирования третьего дифференциального сигнала в исходные данные. Способ или программа включают в себя этап выполнения управления таким образом, что, когда сигнал передачи передают в приемник, сигнал передачи выбирают с помощью средства выбора, и, когда второй дифференциальный сигнал передают в приемник, второй составляющий сигнал выбирают с помощью средства выбора.

В соответствии со вторым аспектом настоящего изобретения данные передачи, отличающиеся от данных пикселей, преобразуют во второй дифференциальный сигнал, сформированный из первого составляющего сигнала и второго составляющего сигнала, первый составляющий сигнал передают в приемник через первую линию сигнала, второй составляющий сигнал выводят. Выбирают один из первого сигнала передачи, относящегося к операции управления, и выходного второго составляющего сигнала, и выбранный сигнал передают в приемник через вторую линию сигнала. Здесь управление выполняют таким образом, что, когда первый сигнал передачи передают в приемник, выбирают первый сигнал передачи, и, когда второй дифференциальный сигнал передают в приемник, выбирают второй составляющий сигнал. Кроме того, третий дифференциальный сигнал, сформированный из третьего составляющего сигнала и четвертого составляющего сигнала, переданного из приемника, принимают и декодируют в исходные данные.

В соответствии с третьим аспектом настоящего изобретения предусмотрен приемник. Приемник принимает, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана, однонаправленно передаваемые из передатчика в течение эффективного видеопериода, представляющего период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы горизонтального гашения обратного хода луча и интервал вертикального гашения обратного хода луча. Приемник включает в себя средство декодирования, предназначенное для приема второго дифференциального сигнала, сформированного из первого составляющего сигнала, переданного из передатчика через первую линию сигнала, и второго составляющего сигнала, переданного из передатчика через вторую линию сигнала, и декодирования второго дифференциального сигнала в исходные данные, первое средство выбора, предназначенное для выбора одного из первого составляющего сигнала, и первого сигнала приема, относящегося к операции управления и передаваемого из передатчика через первую линию сигнала, первое средство управления, предназначенное для выполнения управления таким образом, чтобы, когда принимают первый сигнал приема, этот первый сигнал приема выбирают и принимают с помощью первого средства выбора, и, когда принимают второй дифференциальный сигнал, первый составляющий сигнал выбирают с помощью первого средства выбора, и принимают с помощью средства декодирования, и средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, в третий дифференциальный сигнал, сформированный из третьего составляющего сигнала и четвертого составляющего сигнала, и передачи третьего дифференциального сигнала в передатчик.

Средство преобразования может выводить третий составляющий сигнал и передавать четвертый составляющий сигнал в передатчик через вторую линию сигнала. Первое средство выбора может выбирать один из первого сигнала приема и один из первого составляющего сигнала и третьего составляющего сигнала, выводимых из средства преобразования, и первое средство управления может выполнять управление таким образом, что, когда передают третий дифференциальный сигнал, первое средство выбора выбирает третий составляющий сигнал, и этот третий составляющий сигнал передают в передатчик через первую линию сигнала.

Первое средство выбора может выбирать один из первого составляющего сигнала и третьего составляющего сигнала или один из первого сигнала приема и сигнала передачи, относящихся к операции управления. Когда выбирают сигнал передачи, выбранный сигнал передачи может быть передан в передатчик через первую линию сигнала.

Средство преобразования может выводить третий составляющий сигнал и четвертый составляющий сигнал, и приемник может дополнительно включать в себя второе средство выбора, предназначенное для выбора одного из третьего составляющего сигнала, выводимого из средства преобразования, и второго сигнала приема, относящегося к операции управления и передаваемого из передатчика через третью линию сигнала, третье средство выбора, предназначенное для выбора одного из четвертого составляющего сигнала, выводимого из средства преобразования, и третьего сигнала приема, передаваемого из передатчика через четвертую линию сигнала, и второе средство управления, предназначенное для выполнения управления таким образом, что, когда принимают второй сигнал приема и третий сигнал приема, второй сигнал приема выбирают и принимают с помощью второго средства выбора и третий сигнал приема выбирают и принимают с помощью третьего средства выбора, и когда передают третий дифференциальный сигнал, третий составляющий сигнал выбирают с помощью второго средства выбора и передают в передатчик через третью линию сигнала и четвертый составляющий сигнал выбирают с помощью третьего средства выбора и передают в передатчик через четвертую линию сигнала.

Первое средство выбора может выбирать один из первого составляющего сигнала и один из первого сигнала приема, и первого сигнала передачи, относящихся к операции управления, и предназначенных для передачи в передатчик. Когда выбирают первый сигнал передачи, выбранный первый сигнал передачи может быть передан в передатчик через первую линию сигнала, и второе средство выбора может выбирать один из третьего составляющего сигнала и один из второго сигнала приема и второго сигнала передачи, относящихся к операции управления и предназначенных для передачи в передатчик. Когда выбирают второй сигнал передачи, выбранный второй сигнал передачи может быть передан в передатчик через третью линию сигнала.

В соответствии с третьим аспектом настоящего изобретения предусмотрен способ передачи данных, предназначенный для использования в приемнике, или программа, выполняемая компьютером, которая управляет приемником. Приемник принимает, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана, однонаправленно переданные из передатчика во время эффективного видеопериода, представляющего собой период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча. Приемник включает в себя средство декодирования, предназначенное для приема второго дифференциального сигнала, сформированного из первого составляющего сигнала, переданного из передатчика через первую линию сигнала, и второго составляющего сигнала, переданного из передатчика через вторую линию сигнала, и декодирования второго дифференциального сигнала в исходные данные, средство выбора, предназначенное для выбора одного из первого составляющего сигнала и сигнала приема, относящихся к операции управления и переданных из передатчика через первую линию сигнала, и средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, в третий дифференциальный сигнал и передачи этого третьего дифференциального сигнала в передатчик. Способ или программа включают в себя этап выполнения управления таким образом, что, когда принимают сигнал приема, этот сигнал приема выбирают с помощью средства выбора и принимают и, когда принимают второй дифференциальный сигнал, выбирают первый составляющий сигнал с помощью средства выбора и принимают с помощью средства декодирования.

В соответствии с третьим аспектом настоящего изобретения второй дифференциальный сигнал, сформированный из первого составляющего сигнала, переданный из передатчика через первую линию сигнала, и второй составляющий сигнал, переданный из передатчика через вторую линию сигнала, принимают и декодируют в исходные данные. Выбирают один из первого составляющего сигнала и первого сигнала приема, относящихся к операции управления и переданных из передатчика через первую линию сигнала. Здесь управление выполняют таким образом, что, когда принимают первый сигнал приема, выбирают и принимают первый сигнал приема и, когда принимают второй дифференциальный сигнал, выбирают и принимают первый составляющий сигнал. Кроме того, данные передачи, отличающиеся от данных пикселей, преобразуют в третий дифференциальный сигнал, формируемый из третьего составляющего сигнала и четвертого составляющего сигнала, и третий дифференциальный сигнал передают в передатчик.

В соответствии с четвертым аспектом настоящего изобретения предусмотрен кабель передачи данных, предназначенный для соединения передатчика и приемника. Передатчик однонаправленно передает, используя первый дифференциальный сигнал, данные пикселей несжатого изображения одного экрана в приемник в течение эффективного видеопериода, представляющего особый период от одного сигнала вертикальной синхронизации до следующего сигнала вертикальной синхронизации, исключая интервалы гашения горизонтального обратного хода луча и интервал гашения вертикального обратного хода луча. Передатчик включает в себя первое средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, во второй дифференциальный сигнал, формируемый из первого составляющего сигнала и второго составляющего сигнала, передает первый составляющий сигнал в приемник через первую линию сигнала и выводит второй составляющий сигнал, первое средство выбора, предназначенное для выбора одного из сигнала передачи, относящегося к операции управления, и второго составляющего сигнала, выводимого из первого средства преобразования, и передачи выбранного сигнала в приемник через вторую линию сигнала, первое средство управления, предназначенное для выполнения управления таким образом, что, когда сигнал передачи передают в приемник, этот сигнал передачи выбирают с помощью первого средства выбора и, когда второй дифференциальный сигнал передают в приемник, второй составляющий сигнал выбирают с помощью первого средства выбора, и первое средство декодирования, предназначенное для приема третьего дифференциального сигнала, переданного из приемника и декодирования третьего дифференциального сигнала в исходные данные. Приемник принимает первый дифференциальный сигнал, переданный из передатчика. Приемник включает в себя второе средство преобразования, предназначенное для преобразования данных передачи, отличающихся от данных пикселей, в третий дифференциальный сигнал, и передачи этого третьего дифференциального сигнала в передатчик, второе средство декодирования, предназначенное для приема второго дифференциального сигнала, передаваемого из передатчика, и декодирующего второй дифференциальный сигнал в исходные данные, второе средство выбора, предназначенное для выбора одного из второго составляющего сигнала и сигнала передачи, и второе средство управления, предназначенное для выполнения управления таким образом, что, когда принимают сигнал передачи, этот сигнал передачи выбирают с помощью второго средства выбора и принимают, и когда принимают второй дифференциальный сигнал, этот второй составляющий сигнал выбирают с помощью второго средства выбора и принимают с помощью второго средства декодирования. Кабель передачи данных включает в себя первую линию сигнала и вторую линию сигнала. Первая линия сигнала и вторая линия сигнала скручены вместе так, что формируется дифференциальная пара скрученных проводов.

В соответствии с четвертым аспектом настоящего изобретения кабель передачи данных, предназначенный для соединения передатчика и приемника, включает в себя первую линию сигнала и вторую линию сигнала. Первая линия сигнала и вторая линия сигнала скручены вместе так, что формируется дифференциальная пара скрученных проводов.

В соответствии с пятым аспектом настоящего изобретения предусмотрена система передачи данных, включающая в себя интерфейс для выполнения передачи видеоданных и аудиоданных, которая выполняет обмен и аутентификацию информации подключенного устройства, передачу данных управления устройства и обмен данными с ЛВС при использовании одного кабеля. Система передачи данных включает в себя пару линий дифференциальной передачи, которая обеспечивает возможность подключения к ней пригодного для подключения устройства. Обмен данными с ЛВС выполняют через двунаправленную передачу, используя пару линий дифференциальной передачи, и система передачи данных имеет функцию уведомления о состоянии соединения интерфейса, используя постоянный потенциал смещения, по ме
