Реферат

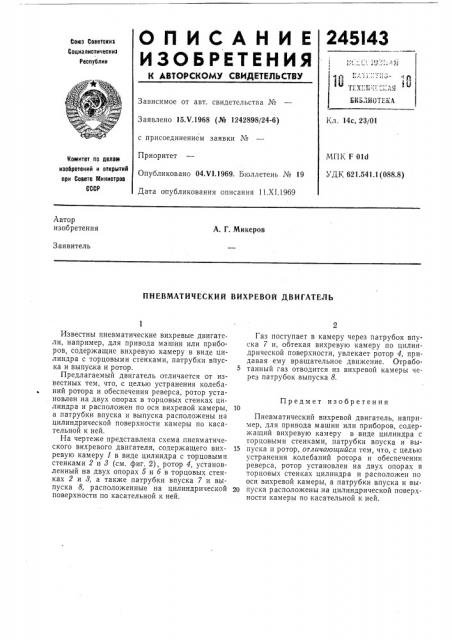

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Советских

Социалистических

Респу0лик

Зависимое от авт. свидетельства №

Заявлено 15.Ч.1968 (№ 1242898/24-6) с присоединением заявки №

Приоритет

Опубликовано 04.Ч1,1969. Бюллетень № 19

Дата опубликования описания 11.XI.1969

Кл. 14с, 23/01

NIIK F Old

УДК 621.541.1 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. Г. Микеров

Заявитель

ПНЕВМАТИЧЕСКИЙ ВИХРЕВОЙ ДВИГАТЕЛЬ

1

Известны пневматические вихревые двигатели, например, для привода машин или приборов, содержащие вихревую камеру в виде цилиндра с торцовыми стенками, патрубки впуска и выпуска и ротор.

Предлагаемый двигатель отличается от известных тем, что, с целью устранения колебаний ротора и обеспечения реверса, ротор установлен на двух опорах в торцовых стенках цилиндра и расположен по оси вихревой камеры, а патрубки впуска и выпуска расположены на цилиндрической поверхности камеры по касательной к ней.

На чертеже представлена схема пневматического вихревого двигателя, содержащего вихревую камеру 1 в виде цилиндра с торцовыми стенками 2 и 8 (см. фиг. 2), ротор 4, установленный на двух опорах 5 и б в торцовых стенках 2 и 8, а также патрубки впуска 7 и выпуска 8, расположенные на цилиндрической поверхности по касательной к ней.

Газ поступает в камеру через патрубок впуска 7 и, обтекая вихревую камеру по цилиндрической поверхности, увлекает ротор 4, придавая ему вращательное движение. Отработанный газ отводится из вихревой камеры через патрубок выпуска 8.

Предмет изобретения

Пневматический вихревой двигатель, например, для привода машин или приборов, содержащий вихревую камеру в виде цилиндра с торцовыми стенками, патрубки впуска и вы15 пуска и ротор, отличающийся тем, что, с целью устранения, колебаний ротора и обеспечения реверса, ротор установлен на двух опорах в торцовых стенках цилиндра и расположен по оси вихревой камеры, а патрубки впуска и вы20 пуска расположены на цилиндрической поверхности камеры по касательной к ней.
