Блок обнаружения для устройства измерения кровяного давления и устройство измерения кровяного давления

Блок обнаружения для устройства измерения кровяного давления и устройство измерения кровяного давления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству измерения информации о кровяном давлении для получения информации о кровяном давлении с помощью оптических способов и его блоку обнаружения.

Уровень техники

Получение информации о кровяном давлении субъекта является очень важным с точки зрения знания о состоянии здоровья субъекта. В последние годы оно не ограничивается получением значения систолического кровяного давления, значения диастолического кровяного давления и т.п., эффективность которых была широко признана в качестве представительного индекса управления здоровьем из известного уровня техники, и были сделаны попытки фиксирования изменения нагрузки на сердце и жесткости артерии посредством получения пульсовой волны субъекта. Устройство измерения информации о кровяном давлении представляет собой устройство для получения индекса для управления здоровьем, основываясь на полученной информации о кровяном давлении, и дальнейшее использование ожидается в областях раннего обнаружения и предотвращения, лечения и т.п. болезней сердечно-сосудистой системы. Информация о кровяном давлении в большой степени включает в себя различную информацию о сердечно-сосудистой системе, такую как значение систолического кровяного давления, значение диастолического кровяного давления, среднее значение кровяного давления, пульсовая волна, импульсное биение и значение индекса нарастания (AI).

Пульсовая волна, которая представляет собой один вид информации о кровяном давлении, включает в себя пульсовую волну давления и пульсовую волну объема вследствие разности фиксируемой цели. В пульсовой волне давления пульсовая волна фиксируется в качестве флуктуации внутрисосудистого давления, участвующего в пульсации сердца, и в пульсовой волне объема пульсовая волна фиксируется в качестве флуктуации внутрисосудистого объема, участвующего в пульсации сердца. Флуктуация внутрисосудистого объема представляет собой явление, которое происходит с флуктуацией внутрисосудистого давления, и, таким образом, пульсовая волна давления и пульсовая волна объема, как предполагается, представляют собой показатели, имеющие, по существу, подобное медицинское значение. Флуктуация внутрисосудистого объема может опознаваться как флуктуация количества кровяной ткани в кровеносном сосуде.

Термин «устройство измерения информации о кровяном давлении», используемый в данном описании, относится к устройству в целом, имеющему по меньшей мере функцию получения пульсовой волны и, более конкретно, относится к устройству для получения пульсовой волны объема посредством обнаружения флуктуации количества кровяной ткани посредством оптического способа. В этом отношении, устройство измерения информации о кровяном давлении не ограничивается выводом полученной пульсовой волны объема в качестве результата измерения и может выводить только другие показатели, полученные посредством вычисления или измерения других конкретных показателей, основанных на полученной пульсовой волне объема в качестве результата измерения, или может выводить другие полученные показатели и полученную пульсовую волну объема в качестве результата измерения. Другие показатели включают в себя значение систолического кровяного давления (максимальное кровяное давление), значение диастолического кровяного давления (минимальное значение кровяного давления), среднее значение кровяного давления, импульсное биение, значение AI и т.п.

Пульсовая волна объема изображает циклическую флуктуацию внутрисосудистого объема, участвующего в пульсации сердца в качестве волнового движения, и, в этом отношении, если флуктуация внутрисосудистого объема наблюдается с по меньшей мере разностью во времени в нем, то это может упоминаться как пульсовая волна объема без зависимости от его временного разрешения. Необходимо признать, что высокое временное разрешение, конечно, необходимо для точного фиксирования пульсовой волны объема, содержащейся в одном биении.

В основном, устройство измерения информации о кровяном давлении, способное получать пульсовую волну объема неинвазивным образом без причинения боли субъекту, классифицируется на следующие три способа, основанные на различии в ее измерении.

Устройство измерения информации о кровяном давлении, основанное на первом способе измерения, включает в себя ультразвуковой датчик, в котором флуктуация внутриартериального объема фиксируется посредством приложения ультразвуковой волны к ткани живого организма, включающей в себя артерию, и обнаружения ее волны отражения, используя ультразвуковой датчик, и пульсовую волну объема артерии получают на ее основе.

Устройство измерения информации о кровяном давлении, основанное на втором способе измерения, включает в себя устройство измерения биоэлектрического импеданса, в котором флуктуация внутриартериального объема фиксируется посредством приложения очень слабого тока к ткани живого организма, включающей в себя артерию, и измерения биоэлектрического импеданса, и пульсовую волну объема артерии получают на его основе.

Устройство измерения информации о кровяном давлении, основанное на третьем способе измерения, включает в себя фотоэлектрический датчик со светоизлучающим элементом и светопринимающим элементом, в котором флуктуация величины кровяной ткани фиксируется посредством облучения ткани живого организма, включающей в себя артерию, светом, излучаемым светоизлучающим элементом, и обнаружения проходящего света облучаемого света при помощи светопринимающего элемента, на основе чего получают пульсовую волну объема артерии.

Устройство измерения информации о кровяном давлении, основанное на третьем способе измерения, использующем фотоэлектрический датчик, лучше устройств измерения информации о кровяном давлении, основанных на первом и втором способах измерения тем, что система измерения может быть реализована с относительно простой и удобной конструкцией. Кроме того, устройство измерения информации о кровяном давлении, основанное на третьем способе измерения, может быть дешевым в производстве, так как для системы измерения может использоваться фотоэлектрический датчик для живого организма, используемый в измерителе пульса, измерителе насыщения кислорода и т.п. известного уровня техники.

Устройство измерения информации о кровяном давлении, использующее такой фотоэлектрический датчик, включает в себя датчик, описанный в публикации № 6-311972 не прошедшего экспертизу патента Японии (патентный документ 1). Устройство измерения информации о кровяном давлении, описанное в публикации № 6-311972 не прошедшего экспертизу патента Японии, включает в себя нагнетательный корпус, в котором дистальный конец имеет полусферическую форму, фотоэлектрический датчик, встроенный в поверхность на дистальном конце нагнетательного корпуса, и нагнетательную полость, прикрепленную к дистальному концу нагнетательного корпуса, чтобы закрывать фотоэлектрический датчик. Заданный объем воздуха или текучей среды, такой как жидкость, заранее герметизируется в нагнетательной полости. В устройстве измерения информации о кровяном давлении дистальный конец нагнетательного корпуса прижимается к измерительному участку при измерении, и пульсовая волна объема измеряется с использованием фотоэлектрического датчика, в то же время поддерживая сжатое состояние нагнетательной полости посредством нагнетательного корпуса и измерительного участка.

Патентный документ 1: публикации № 6-311972 не прошедшего экспертизу патента Японии

Раскрытие изобретения

Решаемые изобретением проблемы

В устройстве измерения информации о кровяном давлении, использующем фотоэлектрический датчик, фотоэлектрический датчик необходимо до некоторой степени точно расположить и затем установить относительно измерительного участка. Это связано с тем, что количество света, проходящего через артерию, должно быть достаточно большое, чтобы получить пульсовую волну объема с высокой точностью, используя фотоэлектрический датчик, и, с этой целью, до некоторой степени является необходимым расположение положения установки фотоэлектрического датчика относительно артерии. Если фотоэлектрический датчик устанавливается со сдвигом от артерии, то количество света, проходящего через артерию, уменьшается, и увеличивается количество света, проходящего через часть ткани живого организма за исключением артерии, и, таким образом, отношение сигнал-шум (S/N) полученного сигнала пульсовой волны объема понижается, и ошибка становится большой.

Конкретно, так как фотоэлектрический датчик выполнен в виде двух элементов, т.е. светоизлучающего элемента и светопринимающего элемента, светоизлучающий элемент и светопринимающий элемент предпочтительно располагаются и устанавливаются так, что артерия находится между светоизлучающим элементом и светопринимающим элементом, если на поверхность тела, которая представляет собой измерительный участок, смотреть с нормального направления. При таком положении установки может гарантироваться большое количество света, проходящего через артерию, и может улучшаться отношение S/N полученного сигнала пульсовой волны объема. Такое положение установки реализуется либо состоянием, в котором светоизлучающий элемент и светопринимающий элемент установлены с расположенной между ними артерией в направлении, пересекающем направление, в котором проходит артерия, если на поверхность тела, т.е. измерительный участок, смотреть с нормального направления, либо состоянием, в котором светоизлучающий элемент и светопринимающий элемент установлены так, что перекрывают артерию параллельно направлению, по которому проходит артерия, если на поверхность тела, т.е. измерительный участок, смотреть с нормального направления.

В основном, артерия часто поддерживается в незначительно сжатом состоянии посредством сжатия измерительного участка при измерении пульсовой волны объема. Это связано с тем, что, если артерия незначительно сжата, величина обнаружения пульсовой волны объема становится большим по сравнению с тем случаем, когда артерия совсем не сжата, и измерение может быть выполнено с более высокой точностью. Механизм для незначительного сжатия артерии использует, как правило, полость с текучей средой, как описано в публикации № 6-311972 не прошедшего экспертизу патента Японии. Так как полость с текучей средой, используемая для сжатия измерительного участка, включает в себя, в дополнение к полости с текучей средой, в которой заранее герметизирован заданный объем текучей среды, как описано в публикации № 6-311972 не прошедшего экспертизу патента Японии, полость с текучей средой, которая может расширяться и сокращаться, используя нагнетательный насос, также может использоваться клапан выпуска воздуха и т.п.

Однако в устройстве измерения информации о кровяном давлении, включающем в себя полость с текучей средой, служащую в качестве механизма незначительного сжатия, направление фотоэлектрического датчика относительно артерии может сдвигаться под действием смещающего состояния полости с текучей средой относительно измерительного участка, даже если расположение относительно артерии фотоэлектрического датчика выполняется надлежащим образом относительно вышеупомянутого расположения фотоэлектрического датчика. Конкретно, даже если фотоэлектрический датчик заранее правильно расположен относительно артерии при измерении, направление фотоэлектрического датчика относительно артерии может сдвигаться в результате движения тела субъекта, смещения в направлении создания избыточного давления и т.п. во время последующей операции измерения. Направление фотоэлектрического датчика относительно артерии также может сдвигаться, когда полость с текучей средой сжимается неравномерно, и полость с текучей средой выдавливается в искривленную форму. Например, в устройстве измерения информации о кровяном давлении, описанном в публикации № 6-311972 не прошедшего экспертизу патента Японии, трудно стабильно и непрерывно прижимать нагнетательный корпус к измерительному участку во время операции измерения в течение нескольких десятков секунд, и направление фотоэлектрического датчика часто имеет высокую вероятность сдвига.

Чтобы предотвратить такой сдвиг направления фотоэлектрического датчика, фотоэлектрический датчик может устанавливаться на поверхности полости с текучей средой, так что фотоэлектрический датчик оказывается непосредственно в соприкосновении с поверхностью живого организма. Однако даже с такой конструкцией невозможно полностью избежать сдвига направления фотоэлектрического датчика, когда прижимающее состояние полости с текучей средой относительно измерительного участка существенно меняется, или когда полость с текучей средой неравномерно сжимается и расширяется в искаженную форму. Кроме того, если фотоэлектрический датчик устанавливается на поверхности полости с текучей средой, та часть, где фотоэлектрический датчик располагается, и та часть, где фотоэлектрический датчик не располагается, существуют между полостью с текучей средой и измерительным участком, и, следовательно, фотоэлектрический датчик сам становится препятствием при сжатии в той части, где располагается фотоэлектрический датчик, и, как результат, может не выполняться даже сжатие измерительного участка. Поэтому возникает проблема, что не может быть выполнено очень точное измерение, даже если принимается такая конструкция.

Поэтому, принимая во внимание решение вышеупомянутых проблем, задачей настоящего изобретения является обеспечение устройства измерения информации о кровяном давлении, способного получать пульсовую волну объема легко и с высокой точностью, и его блока обнаружения.

Средство для решения проблем

Блок обнаружения для устройства измерения информации о кровяном давлении согласно настоящему изобретению включает в себя полость сжатия с текучей средой, фотоэлектрический датчик и крепежный блок. Полость сжатия с текучей средой сжимает артерию на измерительном участке посредством сжатия измерительного участка. Фотоэлектрический датчик включает в себя светоизлучающую часть и светопринимающую часть и излучает свет обнаружения по направлению к измерительному участку от светоизлучающей части, принимает свет обнаружения, прошедший через измерительный участок, при помощи светопринимающей части и выводит выходной сигнал, соответствующий количеству света принятого света обнаружения. Крепежный блок закрепляет фотоэлектрический датчик относительно измерительного участка. Крепежный блок включает в себя основную часть с поверхностью прикрепления датчика с прикрепленным фотоэлектрическим датчиком и направляющую часть, установленную выступающей из основной части по направлению к стороне поверхности прикрепления датчика, причем направляющая часть имеет дистальный конец, непосредственно или опосредованно расположенный на поверхности тела около измерительного участка, при этом фотоэлектрический датчик закреплен относительно измерительного участка посредством крепежного блока. Полость сжатия с текучей средой установлена на поверхности прикрепления датчика, чтобы закрывать фотоэлектрический датчик. Кроме того, направляющая часть располагается так, чтобы окружать фотоэлектрический датчик, если на крепежный блок смотреть с нормального направления поверхности прикрепления датчика.

В блоке обнаружения для устройства измерения информации о кровяном давлении согласно настоящему изобретению направляющая часть предпочтительно имеет стенообразную форму или столбчатую форму.

В блоке обнаружения для устройства измерения информации о кровяном давлении согласно настоящему изобретению крепежный блок предпочтительно включает в себя ременный элемент, прикрепленный посредством оборачивания вокруг живого организма, включающего в себя измерительный участок.

В блоке обнаружения для устройства измерения информации о кровяном давлении согласно настоящему изобретению светоизлучающая часть и светопринимающая часть установлены в линию в продольном направлении ременного элемента.

Устройство измерения информации о кровяном давлении согласно настоящему изобретению включает в себя вышеописанный блок обнаружения для устройства информации о кровяном давлении, блок возбуждения, вызывающий излучение света светоизлучающей частью; обнаружитель количества принятого света для обнаружения флуктуации количества принятого света, основанного на выходном сигнале, выведенном из фотоэлектрического датчика; и блок получения пульсовой волны объема для получения пульсовой волны объема артерии, основываясь на информации, полученной обнаружителем количества принятого света.

В устройстве измерения информации о кровяном давлении согласно настоящему изобретению блок возбуждения предпочтительно вызывает периодическое излучение импульсного света светоизлучающей частью.

Устройство измерения информации о кровяном давлении согласно настоящему изобретению дополнительно предпочтительно включает в себя механизм регулировки давления для расширения и сокращения полости сжатия с текучей средой посредством регулировки внутреннего давления полости сжатия с текучей средой.

Устройство измерения информации о кровяном давлении согласно настоящему изобретению может дополнительно включать в себя блок получения волны выброса/волны отражения для получения по меньшей мере одной волны из волны выброса и волны отражения пульсовой волны, основываясь на информации о пульсовой волне объема, полученной блоком получения пульсовой волны объема.

Устройство измерения информации о кровяном давлении согласно настоящему изобретению может дополнительно включать в себя обнаружитель сжимающего усилия для обнаружения внутреннего давления полости сжатия с текучей средой и блок получения значения кровяного давления для получения значения диастолического кровяного давления и значения систолического кровяного давления, основываясь на информации о пульсовой волне объема, полученной блоком получения пульсовой волны объема, и информации о давлении, полученной обнаружителем сжимающего усилия.

Устройство измерения информации о кровяном давлении согласно настоящему изобретению может дополнительно включать в себя обнаружитель сжимающего усилия для обнаружения внутреннего давления полости сжатия с текучей средой, блок управления сжимающим усилием для сервоуправления сжимающим усилием в отношении артерии посредством полости сжатия с текучей средой, основываясь на информации о пульсовой волне объема, полученной блоком получения пульсовой волны объема, и блок получения значения кровяного давления для получения значения диастолического кровяного давления и значения систолического кровяного давления, основываясь на информации о давлении, полученной обнаружителем сжимающего усилия.

Технический результат изобретения

Согласно настоящему изобретению может быть реализовано устройство измерения информации о кровяном давлении и его блок обнаружения, способное получать пульсовую волну объема легко и с высокой точностью, так что информация о кровяном давлении, полезная при осуществлении управления состоянием здоровья субъекта, может быть получена с высокой точностью посредством получения пульсовой волны объема, используя устройство измерения информации о кровяном давлении и его блок обнаружения.

Таким образом, технический результат настоящего изобретения состоит в обеспечении высокоточного и легкого измерения кровяного давления.

Краткое описание чертежей

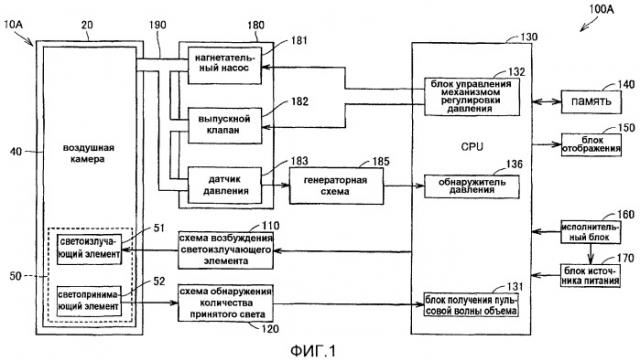

Фиг.1 представляет собой функциональную блок-схему, изображающую конструкцию устройства измерения информации о кровяном давлении согласно первому варианту осуществления настоящего изобретения.

Фиг.2 представляет собой блок-схему последовательности операций, изображающую процедуры обработки устройства измерения информации о кровяном давлении согласно первому варианту осуществления настоящего изобретения.

Фиг.3 представляет собой схематический вид в поперечном разрезе, изображающий блок обнаружения для устройства измерения информации о кровяном давлении согласно первому варианту осуществления настоящего изобретения в закрепленном состоянии.

Фиг.4 представляет собой схематический вид в перспективе, изображающий конструкцию обнаружителя блока обнаружения для устройства измерения информации о кровяном давлении, показанного на Фиг.2.

Фиг.5 представляет собой схематический вид в поперечном разрезе, изображающий блок обнаружения для устройства измерения информации о кровяном давлении согласно первому варианту осуществления настоящего изобретения в состоянии использования.

Фиг.6 представляет собой схематический вид в перспективе, изображающий конструкцию обнаружителя блока обнаружения для устройства измерения информации о кровяном давлении согласно первому варианту.

Фиг.7 представляет собой схематический вид в перспективе конструкции обнаружителя блока обнаружения для устройства измерения информации о кровяном давлении согласно второму варианту.

Фиг.8 представляет собой схематический вид в поперечном разрезе, изображающий блок обнаружения для устройства измерения информации о кровяном давлении согласно третьему варианту в закрепленном на запястье состоянии.

Фиг.9 представляет собой схематический вид в поперечном разрезе, изображающий блок обнаружения для устройства измерения информации о кровяном давлении согласно четвертому варианту в закрепленном на запястье состоянии.

Фиг.10 представляет собой функциональную блок-схему, изображающую конструкцию устройства измерения информации о кровяном давлении согласно второму варианту осуществления настоящего изобретения.

Фиг.11 представляет собой блок-схему последовательности операций, изображающую процедуры обработки устройства измерения информации о кровяном давлении согласно второму варианту осуществления настоящего изобретения.

Фиг.12 представляет собой функциональную блок-схему, изображающую конструкцию устройства измерения информации о кровяном давлении согласно третьему варианту осуществления настоящего изобретения.

Фиг.13 представляет собой блок-схему последовательности операций, изображающую процедуры обработки устройства измерения информации о кровяном давлении согласно третьему варианту осуществления настоящего изобретения.

Фиг.14 представляет собой функциональную блок-схему, изображающую конструкцию устройства измерения информации о кровяном давлении согласно четвертому варианту осуществления настоящего изобретения.

Фиг.15 представляет собой блок-схему последовательности операций, изображающую процедуры обработки устройства измерения информации о кровяном давлении согласно четвертому варианту осуществления настоящего изобретения.

Описание обозначений

10А-10С - манжета

20 - ременный элемент

22а - основная часть

22а1 - поверхность прикрепления датчика

22b - направляющая часть

25 - ленточный затягивающий элемент

30А-30Е - обнаружитель

32 - крепежная опора

40 - воздушная камера

40а - служащая для сжатия поверхность

50 - фотоэлектрический датчик

51 - светоизлучающий элемент

52 - светопринимающий элемент

100A-100D - устройство измерения информации о кровяном давлении

110 - схема возбуждения светоизлучающего элемента

120 - схема обнаружения количества принятого света

131 - блок получения пульсовой волны объема

132 - блок управления механизмом регулировки давления

135 - блок получения волны выброса/волны отражения

136 - обнаружитель давления

138 - блок получения значения кровяного давления

140 - память

150 - блок отображения

160 - исполнительный блок

170 - блок источника питания

180 - компонент воздушной системы

181 - нагнетательный насос

182 - выпускной клапан

183 - датчик давления

185 - генераторная схема

190 - воздушная трубка

200 - запястье

210 - лучевая кость

212 - лучевая артерия

220 - локтевая кость

222 - артерия локтевой кости

230 - сухожилие

Наилучший вариант осуществления изобретения

Ниже в данном документе подробно описываются варианты осуществления настоящего изобретения со ссылкой на чертежи. Варианты осуществления настоящего изобретения, описанные ниже, изображают случай, когда измерительный участок представляет собой заданную часть запястья, и настоящее изобретение применяется к устройству измерения информации о кровяном давлении и его блоку обнаружения, выполненные с возможностью неинвазивного измерения пульсовой волны объема лучевой артерии, проходящей в запястье.

(Первый вариант осуществления)

Фиг.1 представляет собой функциональную блок-схему, изображающую устройство измерения информации о кровяном давлении согласно первому варианту осуществления настоящего изобретения. Сначала описывается конструкция устройства измерения информации о кровяном давлении согласно настоящему варианту осуществления со ссылкой на Фиг.1.

Как показано на Фиг.1, устройство 100А измерения информации о кровяном давлении согласно настоящему варианту осуществления включает в себя, главным образом, манжету 10А, служащую в качестве блока обнаружения для устройства измерения информации о кровяном давлении, схему 110 возбуждения светоизлучающего элемента, служащую в качестве блока возбуждения, схему 120 обнаружения количества принятого света, служащую в качестве обнаружителя количества принятого света, блок 130 центрального процессора (CPU), служащий в качестве блока управления, память 140, блок 150 отображения, исполнительный блок 160, блок 170 источника питания, компонент 180 воздушной системы, генераторную схему 185 и воздушную трубку 190.

Манжета 10А, служащая в качестве блока обнаружения для устройства измерения информации о кровяном давлении, прикрепляется к запястью субъекта для фиксирования флуктуации внутриартериального объема лучевой артерии и включает в себя, главным образом, ременный элемент 20, воздушную камеру 40, служащую в качестве полости сжатия с текучей средой, и фотоэлектрический датчик 50. Ременный элемент 20 устойчиво фиксирует фотоэлектрический датчик 50 на запястье и выполнен из длинного ленточного элемента. Воздушная камера 40 незначительно сжимает заданную часть запястья, служащую в качестве измерительного участка, чтобы незначительно сжимать лучевую артерию, и выполнена из элемента в виде полости, включающего в себя внутри пространство расширения/сокращения. Фотоэлектрический датчик 50 включает в себя светоизлучающий элемент 51, служащий в качестве светоизлучающего блока для излучения света обнаружения по направлению к измерительному участку, и светопринимающий элемент 52, служащий в качестве светопринимающего блока для приема света обнаружения, прошедшего через измерительный участок, и вывода выходного сигнала, соответствующего количеству света принятого света обнаружения, и оптически обнаруживает флуктуацию величины кровяной ткани лучевой артерии, находящейся на измерительном участке.

Полупроводниковый светоизлучающий элемент и полупроводниковый светопринимающий элемент надлежаще используются для светоизлучающего элемента 51 и светопринимающего элемента 52. Свет ближней инфракрасной области, который легко передается через ткань живого организма, предпочтительно используется для света обнаружения, и элементы, способные излучать и принимать такой свет ближней инфракрасной области, надлежаще используются для светоизлучающего элемента 51 и светопринимающего элемента 52, чтобы точно обнаруживать флуктуацию внутриартериального объема. Более конкретно, свет ближней инфракрасной области с длиной волны около 940 нм особенно надлежаще используется для света обнаружения, излучаемого светоизлучающим элементом 51 и принимаемого светопринимающим элементом 52. Свет обнаружения не ограничивается светом ближней инфракрасной области около 940 нм, и также может использоваться свет с длиной волны около 450 нм, свет с длиной волны около 1100 нм и т.п.

Схема 110 возбуждения светоизлучающего элемента представляет собой схему, вызывающую излучение света светоизлучающим элементом 51, основываясь на сигнале управления CPU 130, и вызывает излучение света светоизлучающим элементом 51 посредством приложения заданной величины тока к светоизлучающему элементу 51. Током, приложенным к светоизлучающему элементу 51, может быть постоянный ток (DC) около 50 мА. Схема 110 возбуждения светоизлучающего элемента надлежаще использует схему, вызывающую периодическое излучение светоизлучающим элементом 51 импульсного света посредством подачи импульсного тока на светоизлучающий элемент 51 с заданным режимом. Если светоизлучающий элемент 51, таким образом, может быть подвержен импульсному излучению света, может понижаться прикладываемая мощность на единицу времени к светоизлучающему элементу 51, и может предотвращаться повышение температуры светоизлучающего элемента 51. Частота возбуждения светоизлучающего элемента 51 представляет собой частоту (например, около 3 кГц) значительно более высокую, чем частотная составляющая (около 30 Гц), содержащаяся в обнаруживаемой флуктуации внутриартериального объема, так что можно более точно получать флуктуацию внутриартериального объема.

Схема 120 обнаружения количества принятого света представляет собой схему для генерирования сигнала напряжения, соответствующего количеству принятого света, основываясь на сигнале, введенном от светопринимающего элемента 52, и вывода его на CPU 130. Количество света в свете, обнаруженном светопринимающим элементом 52, изменяется пропорционально внутриартериальному объему, и, таким образом, сигнал напряжения, генерируемый схемой 120 обнаружения количества принятого света, также изменяется пропорционально внутриартериальному объему, посредством чего пульсовая волна объема фиксируется в качестве флуктуации значения напряжения. Схема 120 обнаружения количества принятого света включает в себя схемы обработки, такие как схема аналогового фильтра, схема усилителя и схема аналого-цифрового преобразования (A/D), и выводит сигнал напряжения, в котором сигнал, введенный в виде аналогового значения, преобразуется в цифровое значение.

Компонент 180 воздушной системы включает в себя нагнетательный насос 181, выпускной клапан 182 и датчик 183 давления. Нагнетательный насос 181, выпускной клапан 182 и датчик 183 давления подсоединены к воздушной камере 40 посредством воздушной трубки 190. Нагнетательный насос 181 представляет собой нагнетательный механизм для расширения воздушной камеры 40 посредством подачи воздуха в пространство расширения/сокращения воздушной камеры 40, и выпускной клапан 182 представляет собой сбрасывающий давление механизм для сокращения воздушной камеры 40 посредством выпуска воздуха наружу из пространства расширения/сокращения воздушной камеры 40 в открытом состоянии. Выпускной клапан 182 также функционирует в качестве поддерживающего давление механизма для поддержания давления пространства расширения/сокращения воздушной камеры 40 в закрытом состоянии. Нагнетательный насос 181, служащий в качестве нагнетательного механизма, и выпускной клапан 182, служащий в качестве сбрасывающего давление механизма, соответствуют механизму регулировки давления для расширения и сокращения воздушной камеры 40 посредством регулировки внутреннего давления (ниже в данном документе также упоминаемого как давление манжеты) воздушной камеры 40, служащей в качестве полости сжатия с текучей средой.

Датчик 183 давления конфигурирует одну деталь обнаружителя сжимающего усилия для обнаружения сжимающего усилия на запястье посредством обнаружения внутреннего давления воздушной камеры 40 и выводит выходной сигнал, соответствующий внутреннему давлению воздушной камеры 40 на генераторную схему 185. Генераторная схема 185 генерирует сигнал, имеющий частоту колебаний, соответствующую сигналу, введенному из датчика 183 давления, и выводит сгенерированный сигнал на CPU 130.

CPU 130 представляет собой узел, который управляет всем устройством 100А измерения информации о кровяном давлении. Память 140 конфигурируется постоянным запоминающим устройством (ROM) и оперативным запоминающим устройством (RAM) и представляет собой узел для хранения программы, вызывающей исполнение CPU 130 и т.п. процедур обработки для измерения пульсовой волны объема и записи результатов измерения и т.п. Блок 150 отображения конфигурируется жидкокристаллическим дисплеем (LCD) и т.п. и представляет собой узел для отображения результатов измерения и т.п. Исполнительный блок 160 представляет собой узел для принятия операции субъектом или т.п. и ввода внешней команды в CPU 130 и блок 170 источника питания. Блок 170 источника питания представляет собой узел для подачи питания в виде электроэнергии для CPU 130.

CPU 130 вводит информацию о пульсовой волне объема в качестве результата измерения в память 140 и блок 150 отображения. CPU 130 включает в себя блок 132 управления механизмом регулировки давления для управления механизмом регулировки давления, где вышеописанная операция нагнетательного насоса 181 и выпускного клапана 182 управляется на основе сигнала управления от блока 132 управления механизмом регулировки давления. CPU 130 включает в себя обнаружитель 136 давления для обнаружения внутреннего давления воздушной камеры 40, причем этот обнаружитель 136 давления обнаруживает внутреннее давление воздушной камеры 40 на основе сигнала, выведенного из генераторной схемы 185, таким образом измеряя сжимающее усилие на артерию воздушной камерой 40. CPU 130 вводит сигнал управления для возбуждения светоизлучающего элемента 51 в схему 120 возбуждения светоизлучающего элемента. Кроме того, CPU 130 включает в себя блок 131 получения пульсовой волны объема для получения пульсовой волны объема, причем блок 131 получения пульсовой волны объема получает пульсовую волну объема на основе сигнала напряжения, введенного из схемы 120 обнаружения количества принятого света. Информация о пульсовой волне объема, полученная блоком 131 получения пульсовой волны объема, вводится в память 140 и блок 150 отображения в качестве результата измерения.

Фиг.2 представляет собой блок-схему последовательности операций, изображающую процедуры обработки устройства измерения информации о кровяном давлении согласно настоящему варианту осуществления. Процедуры обработки устройства измерения информации о кровяном давлении согласно настоящему варианту осуществления описываются ниже со ссылкой на Фиг.2. Программа согласно блок-схеме последовательности операций заранее сохраняется в памяти 140, показанной на Фиг.1, и процесс реализуется тогда, когда CPU 130 считывает программу из памяти 140 и исполняет ее.

Как показано на Фиг.2, когда субъект приводит в действие исполнительный блок 160 устройства 100А измерения информации о кровяном давлении и вводит команду на включение питания, питание в виде электроэнергии подается из блока 170 источника питания на CPU 130, так что CPU 130 приводится в действие и выполняется инициализация устройства 100А измерения информации о кровяном давлении (этап S101). Субъект заранее прикрепляет к запястью манжету 10А, служащую в качестве вышеописанного блока обнаружения для устройства измерения информации о кровяном давлении.

Когда субъект приводит в действие исполнительную кнопку исполнительного блока 160 устройства 100А измерения информации о кровяном давлении и вводит команду на начало измерения, CPU 130 управляет нагнетательным насосом 181 и выпускным клапаном 182 при помощи блока 132 управления механизмом регулировки давления для начала создания избыточного давления в воздушной камере 40. Воздух, таким образом, подается в воздушную камеру 40, и воздушная камера 40 начинает незначительно сжимать измерительный участок (этап S102). В воздушной камере 40 создается избыточное давление с использованием нагнетательного насоса 181 до тех пор, пока давление в воздушной камере 40 не достигнет зад
