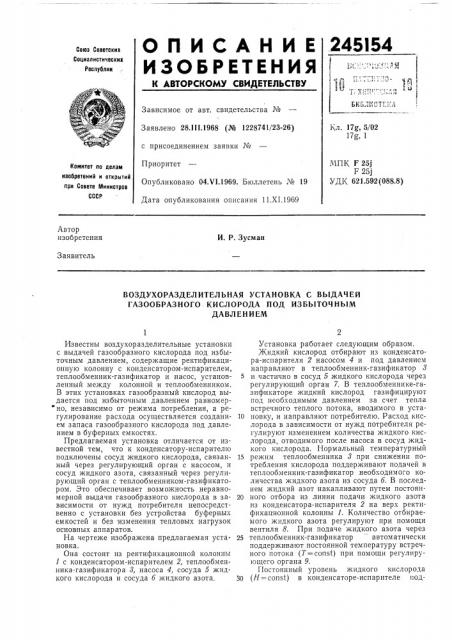

245l54

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.111.1968 (№ 1228741/23-26) Кл. 17g, 5/02

17д, 1 с присоединением заявки №

Приоритет

МПК F 251

F 25j

УДК 621.592 (088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 04.V1.1969. Бюллетень № 19

Дата опубликования описания II.XI.1969

Автор изобретения

И. P. Зусман

Заявитель

ВОЗДУХОРАЗДЕЛИТЕЛЪНАЯ УСТАНОВКА С ВЫДАЧЕЙ

ГАЗООБРАЗНОГО КИСЛОРОДА ПОД ИЗБЪ|ТОЧНЪ|М

ДАВЛ ЕН И ЕМ

Известны воздухоразделительные установки с выдачей газообразного кислорода под избыточным давлением, содержащие ректификационную колонну с конденсатором-испарителем, теплообменник-газификатор и насос, установленный между колонной и теплообменником, В этих установках газообразный кислород выдается под избыточным давлением равномерно, независимо от режима потребления, а регулирование расхода осуществляется созданием запаса газообразного кислорода под давлением в буферных емкостях.

Предлагаемая установка отличается от известной тем, что к конденсатору-испарителю подключены сосуд жидкого кислорода, связанный через регулирующий орган с насосом, и сосуд жидкого азота, связанный через регулирующий орган с теплообменником-газификатором. Это обеспечивает возможность неравномерной выдачи газообразного кислорода в зависимости от нужд потребителя непосредственно с установки без устройства буферных емкостей и без изменения тепловых нагрузок основных аппаратов.

На чертеже изображена предлагаемая установка.

Она состоит из ректификационной колонны

1 с конденсатором-испарителем 2, теплообменника-газификатора 8, насоса 4, сосуда 5 жидкого кислорода и сосуда б жидкого азота.

Установка работает следующим образом.

Жидкий кислород отбирают из конденсатора-испарителя 2 насосом 4 и под давлением направляют в теплообменник-газификатор 8

5 и частично в сосуд 5 жидкого кислорода через регулирующий орган 7. В теплообменнике-газификаторе жидкий кислород газифицируют под необходимым давлением за счет тепла встречного теплого потока, вводимого в уста10 новку, и направляют потребителю. Расход кислорода в зависимости от нужд потребителя регулируют изменением количества жидкого кислорода, отводимого после насоса в сосуд жидкого кислорода. Нормальный температурный

15 режим теплообменника 8 при снижении потребления кислорода поддерживают подачей в теплообменник-газификатор необходимого количества жидкого азота из сосуда б. В последнем жидкий азот накапливают путем постоян20 ного отбора из линии подачи жидкого азота из конденсатора-испарителя 2 на верх ректификационной колонны 1. Количество отбираемого жидкого азота регулируют при помощи вентиля 8. При подаче жидкого азота через

25 теплообменник-газификатор автоматически поддерживают постоянной температуру встречного потока (T=const) при помощи регулирующего органа 9.

Постоянный уровень жидкого кислорода

30 (H == const) в конденсаторе-испарителе под245154

Р =const

Составитель Г. Бахтюкова

Редактор О. С. Филиппова Техред T. Л. Курилко

Корректоры: М, Коробова и А. Абрамова

Заказ 2679 15 Тир а >к 480 Подписное

ЦНИИПИ Комитета по делам изобретении и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 держивают автоматически изменением количества жидкого кислорода, подводимого к конденсатору из сосуда жидкого кислорода через регулирующий орган 10. Для создания необходимого напора жидкого кислорода сосуд жидкого кислорода располагают выше конденсатора-испарителя и газовые полости этих двух аппаратов сообщают между собой.

Предмет изобретения

Воздухоразделительная установка с выдачей газообразного кислорода под избыточным давлением, содержащая ректификационную колонну с конденсатором-испарителем, теплообменник-газификатор и насос, установленный между колонной и теплообменником, отлнчак и аяся тем, что, с целью неравномерной выдачи газообразного кислорода под избыточным давлением без изменения тепловых нагрузок конденсатора-испарителя и теплообменникагазификатора, к конденсатору-испарителю подключены сосуд жидкого кислорода, связанный через регулирующий орган с насосом, и сосуд жидкого азота, связанный через регулирующий орган с теплообменником-газификатором.
