Настоящее изобретение относится к способу непрерывного контроля состояния (функционирования) турбины, например, приводимой в действие текучей средой, например ветром или жидкостью. В другом аспекте изобретение относится к турбинной системе.

Регулярный контроль турбины необходим для уменьшения вероятности проявления неожиданного отказа или неисправности. Частота контроля турбины обычно определяется требованием, которое должно соответствовать необходимости сохранения оборудования и обеспечения выполнения им рабочей функции. Как правило, рекомендуемая частота контроля составляет один раз в год.

Гидравлические турбины могут быть использованы для расширения сжиженного природного газа от высокого давления (как правило, в интервале от 40 до 150 бар) приблизительно до атмосферного давления. Поскольку объемные расходы сжиженного природного газа, протекающего через турбину, составляют порядка 500 м³/час, габариты турбин велики.

Контроль таких крупногабаритных турбин является трудоемким процессом, и с таким контролем связано снижение производства сжиженного природного газа. С другой стороны, существуют весьма значительные последствия отказа (повреждения) элемента такой турбины.

Следовательно, существует необходимость в простом способе непрерывного контроля состояния турбины, который приводит к количественной оценке этого состояния. На основе такой оценки можно оценить, является ли проведенный контроль заслуживающим доверие.

Согласно одному аспекту изобретение обеспечивает способ непрерывного контроля состояния турбины, включающий стадии:

определения первоначальной характеристики турбины при отсутствии выработки полезной выходной мощности;

обеспечения функционирования турбины в течение некоторого периода времени;

определения новой характеристики турбины при отсутствии полезной выходной мощности; и

сравнения новой характеристики турбины при отсутствии полезной выходной мощности и первоначальной исходной характеристики турбины при отсутствии полезной выходной мощности, при этом выявленное различие характеристики турбины при отсутствии полезной выходной мощности является показателем состояния турбины.

В способе дополнительно определяют эксплуатационную характеристику турбины для режима работы, в котором турбина генерирует полезную мощность, на основании характеристик при отсутствии полезной выходной мощности.

Определение первоначальной характеристики при отсутствии полезной выходной мощности включает:

измерение одного или более характерных рабочих параметров, выбранных из расхода (Q_O, Q_N), числа оборотов (N_O) турбины и/или величины напора (Н_O, Н_N) или комбинации указанных параметров турбины, в режиме работы, в котором турбина не вырабатывает полезную выходную мощность;

получение контрольной характеристики турбины при отсутствии полезной выходной мощности на основе измеренного одного или более характерных рабочих параметров.

Определение характеристики при отсутствии полезной выходной мощности турбины включает:

измерение одного или более характерных рабочих параметров, выбранных из расхода (Q_O, Q_N), числа оборотов (N_O) турбины и/или величины напора (Н_O, Н_N) или комбинации указанных параметров турбины, в режиме работы, в котором турбина не вырабатывает полезную выходную мощность;

определение характеристики турбины при отсутствии полезной выходной мощности на основе измеренного одного или более характерных рабочих параметров.

В способе дополнительно определяют состояние турбины на основе разности между новой характеристикой при отсутствии полезной выходной мощности и первоначальной характеристикой при отсутствии полезной выходной мощности.

В способе указанный период времени, в течение которого обеспечивается функционирование турбины, представляет собой предварительно заданный период времени.

В способе в определенные интервалы времени определяют новые характеристики при отсутствии полезной выходной мощности, с тем чтобы непрерывно контролировать состояние турбины во времени.

Характеристики при отсутствии полезной выходной мощности определяют во время функционирования турбины в условиях без нагрузки, при известных входных значениях расхода, напора, гидравлической энергии и свойств текучей среды, посредством проведения измерений одного или большего числа рабочих параметров.

Характеристики при отсутствии полезной выходной мощности определяют, во время функционирования турбины в условиях отсутствия вращения турбины, при известных входных значениях расхода, напора, гидравлической энергии и свойств текучей среды, посредством проведения измерений рабочих параметров.

В способе дополнительно определяют точки пересечения измеренной характеристики турбины без нагрузки с кривой постоянной входной мощности; и сравнивают указанные точки пересечения с базовой контрольной точкой пересечения измеренной ранее характеристики турбины с кривой постоянной входной мощности, с тем чтобы определить, увеличиваются или уменьшаются гидравлические потери.

В соответствии с другим аспектом изобретение обеспечивает турбинную систему, содержащую: турбину, приводимую в действие текучей средой, при этом турбина имеет выходной вал, которому во время работы она передает выходную мощность;

средства измерения, установленные на турбине, предназначенные для измерения рабочих параметров турбины;

блок непрерывного контроля, предназначенный для непрерывного контроля состояния турбинного агрегата, при этом блок непрерывного контроля соединен со средствами измерения и включает запоминающее устройство, в котором хранится первоначальная характеристика турбины при отсутствии полезной выходной мощности, а также средства вычисления, предназначенные для вычисления новой характеристики турбогенераторного агрегата, при отсутствии полезной выходной мощности, на основе измеренных рабочих параметров, и блок сравнения, предназначенный для сравнения новой характеристики при отсутствии полезной выходной мощности с первоначальной характеристикой при отсутствии полезной выходной мощности.

Турбинная система дополнительно содержит блок управления турбиной, подключенный к блоку непрерывного контроля, и выполненный с возможностью генерирования управляющих сигналов для управления работой турбины; при этом блок непрерывного контроля выполнен с возможностью генерирования одного или более сигналов, характеризующих рабочие параметры и/или состояние турбины, которые поступают в блок управления.

Турбинная система, в которой турбина включена в состав турбогенераторного агрегата, который, кроме того, содержит генератор, соединенный с выходным валом, служащий для преобразования выходной энергии, вырабатываемой турбиной на выходном валу, в электрическую энергию.

Турбинная система, в которой турбина входит в состав турбогенераторного агрегата, который, кроме того, содержит генератор, соединенный с выходным валом, служащий для преобразования выходной мощности, вырабатываемой турбиной на выходном валу, в электрическую энергию, при этом турбинная система дополнительно содержит

блок управления турбиной, подключенный к блоку непрерывного контроля, и выполненный с возможностью генерирования управляющих сигналов для управления работой турбогенераторного агрегата, при этом блок непрерывного контроля выполнен с возможностью генерирования одного или более сигналов, представляющих характеристику состояния и/или рабочие параметры турбогенераторного агрегата, которые поступают в блок управления.

Турбинная система, в которой указанные рабочие параметры выбирают из расхода (Q_O, Q_N), числа оборотов (N_O) турбины и напора (Н_O, Н_N).

Изобретение ниже будет иллюстрировано более подробно, с помощью примера и со ссылками на воплощения изобретения и чертежи.

Фиг.1 - схематическое изображение графических зависимостей в координатах напор - расход для турбины при отсутствии нагрузки.

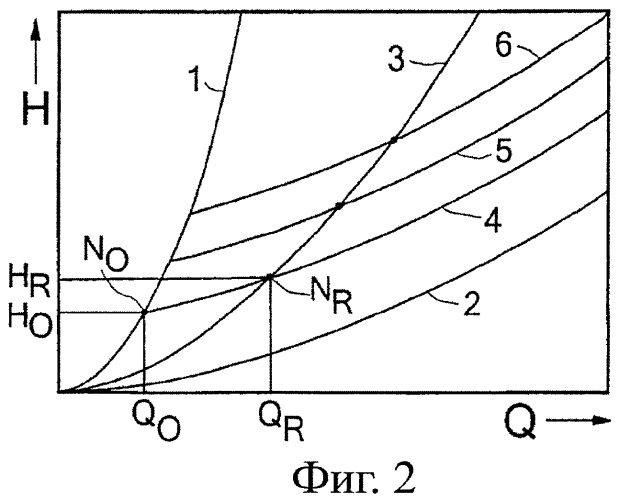

Фиг.2 - схематическое изображение эксплуатационной характеристики типичной гидравлической турбины, работающей с регулируемой скоростью.

Фиг.3 - схематическое изображение типичного примера характеристики турбины при отсутствии нагрузки в трех координатах.

Фиг.4 - схематическое изображение характеристики при отсутствии нагрузки, представленной на фиг.3, в двух координатах (расход без нагрузки и давление без нагрузки), пересекающей кривую, характеризующую подводимую мощность.

Фиг.5 - схематическое изображение характеристики турбины при отсутствии нагрузки для определенного отношения числа оборотов и расхода при отсутствии нагрузки.

Фиг.6 - иллюстрация точки наибольшего значения к.п.д. гидравлической турбины по отношении к характеристике без нагрузки.

Фиг.7 - схематическое изображение характеристики турбины при отсутствии нагрузки в двухмерных координатах (зависимость напора от массового расхода) для двухфазной текучей среды и для единственной жидкостной фазы.

Фиг.8 - схематическое изображение характеристики при отсутствии нагрузки (зависимость скорости вращения турбины от массового расхода при отсутствии нагрузки) для двухфазной текучей среды и для единственной жидкостной фазы.

Фиг.9 - иллюстрация определения расчетного напора с использованием характеристики турбины при отсутствии нагрузки и характеристики при отсутствии вращения ротора.

Фиг.10 - схематическое изображение предпочтительного воплощения устройства для измерения момента вращения на валу для определения характеристики турбины при отсутствии ее вращения.

Фиг.11 - схематическое изображение другого предпочтительного воплощения устройства для измерения момента вращения на валу для определения характеристики турбины при отсутствии ее вращения.

Фиг.12а - схематическое изображение еще одного предпочтительного воплощения устройства для измерения момента вращения на валу для определения характеристики турбины при отсутствии вращения, с использованием диска.

Фиг.12b - схематическое изображение диска, вид сверху.

Фиг.13 - блок-схема турбинной системы, соответствующей настоящему изобретению.

Фиг.14 - другая блок-схема турбинной системы, соответствующей настоящему изобретению.

Фиг.15 - схематическое изображение типичного устройства для ветряной турбины.

Фиг.15а - детальное изображение элемента, выделенного на фиг.15.

Фиг.16 - схема оптимизации турбинной системы.

В настоящем описании раскрыты способы и устройства для измерения (надежно и точно) ряда данных, которые могут быть использованы для испытаний, работы и непрерывного контроля характеристик турбин. Оба термина «рабочие параметры» и «состояние» турбины попеременно использованы в описании и пунктах формулы изобретения.

Описанные способы и устройства применимы ко всем типам турбин, приводимым в действие поступающей на вход текучей средой и превращающих энергию этого входящего потока в энергию вращения ротора, которая может быть отобрана от вала, и могут быть использованы для определения рабочих параметров турбины и/или для определения расхода, соответствующего наибольшему к.п.д. турбины.

Согласно одному аспекту предложен способ непрерывного контроля состояния турбины, который включает стадии определения начальной характеристики при отсутствии полезной выходной мощности, приведения турбины в действие в течение некоторого периода времени; определения новой характеристики турбины при отсутствии полезной выходной мощности; и сравнения новой характеристики турбины при отсутствии полезной выходной мощности и первоначальной характеристики турбины при отсутствии полезной выходной мощности, при этом выявленные различия характеристик турбины при отсутствии полезной выходной мощности являются показателями состояния турбины.

На основе указанного различия может быть определено состояние турбины. В результате может быть проведена качественная оценка состояния турбины, которая может быть использована для оценки необходимости физического обследования турбины.

Таким образом, начальная характеристика при отсутствии полезной выходной мощности используется в качестве контрольной или поверочной характеристики рассматриваемой турбины. Преимущество этого способа заключается в том, что какую-либо новую характеристику турбины при отсутствии полезной выходной мощности (далее она может быть названа «графической зависимостью при отсутствии выходной мощности») сравнивают таким образом с заданной контрольной или поверочной характеристикой в виде начальной характеристики при отсутствии полезной выходной мощности (например, при отсутствии нагрузки).

Характеристика при отсутствии полезной выходной мощности может быть получена в виде характеристики при отсутствии нагрузки или при отсутствии вращения турбины. Характеристика при отсутствии нагрузки в идеальном случае относится к такому состоянию, при котором турбина работает при отсутствии момента вращения на валу. Например, начальная характеристика при отсутствии полезной мощности, которая может быть начальной характеристикой при отсутствии нагрузки, может быть характеристикой при отсутствии полезной мощности (например, характеристика без нагрузки), определенной на заводе после завершения сборки турбины или непосредственно после установки турбины, или после капитального ремонта турбины.

Характеристики турбины в принципе определяются тремя параметрами: напором, расходом и числом оборотов (скоростью вращения) турбины, и эти характеристики могут быть представлены графически в виде кривой на графике, отображающей какую-либо функцию параметризации этих трех параметров в зависимости от какой-либо другой функции параметризации этих трех параметров. Обычными примерами являются кривые, представленные на графике, отображающие зависимости напора от расхода, числа оборотов турбины от расхода и числа оборотов турбины от напора. Однако могут быть использованы и другие полученные производные функции параметризации.

На фиг.1 представлена эксплуатационная характеристика типичной гидравлической турбины, работающей с регулируемым числом оборотов. Характеристическая диаграмма образована из различных рабочих характеристик, отображающих взаимосвязь между напором Н, расходом Q и числом оборотов N турбины.

Величина напора Н турбины отложена на графике по вертикальной оси (ось у), а расход Q - по горизонтальной оси (ось х).

Величину напора обычно понимают как разность между удельными энтальпиями текучей среды на входе и выходе турбины соответственно, а под расходом подразумевают расход текучей среды на выходном конце турбины.

В случае несжимаемых жидкостей, Q обозначает объемный расход, например, выраженный в кубических метрах в час, а Н обозначает разностный напор, выраженный, например, в метрах.

В случае сжимаемых текучих сред, в частности парожидкостных смесей, Q обозначает массовый расход, выраженный, например, в килограммах в секунду, а Н - разность давлений, например, в мегапаскалях, между входом и выходом турбины.

Кривая, обозначенная на фигуре номером позиции 1, представляет собой первоначальную характеристику турбины при отсутствии нагрузки, которая в настоящем примере представляет собой зависимость напора Н турбины от расхода Q. Кривая, обозначенная номером позиции 1а, представляет собой новую характеристику турбины при отсутствии нагрузки, полученную после функционирования турбины в течение предварительного заданного периода времени.

Когда состояние турбины ухудшается, новая характеристика 1а без нагрузки располагается с правой стороны от первоначальной характеристики 1 турбины при отсутствии нагрузки. Величина смещения новой характеристики даст качественную оценку состояния турбины, и, таким образом, можно оценить, является ли проведенная проверка надежной.

Хотя графическая кривая при отсутствии нагрузки может быть получена очень легко, на практике необходимость определения всей новой кривой без нагрузки отсутствует. Для получения требуемой информации, возможно, достаточно определить лишь несколько точек этой кривой. Теоретически требуется определить только одну точку этой новой кривой без нагрузки, и, поскольку напор Н пропорционален квадрату расхода Q, может быть построена новая кривая без нагрузки. Однако предпочтительно определить, по меньшей мере, две или три точки новой кривой при отсутствии нагрузки.

В случае соединения турбины с электрическим генератором кривую без нагрузки можно определить, когда электрический генератор не отдает (потребителю) какую-либо электрическую энергию, и поэтому противодействующий момент практически равен нулю.

На фиг.2 характеристика 1 при отсутствии нагрузки представляет собой граничную линию в области рабочих характеристик турбины, соответствующую состоянию турбины при отсутствии нагрузки в области низких расходов. В этом состоянии турбина не вырабатывает никакой полезной выходной мощности, и вся подводимая гидравлическая энергия расходуется на вращение турбины с определенной частотой вращения с соответствующими потерями.

Характеристика 2 при отсутствии нагрузки представляет собой граничную линию области рабочих характеристик турбины, соответствующую состоянию турбины при отсутствии вращения. В этом состоянии турбина находится в неподвижном состоянии и функционирует подобно диафрагме.

Вдоль характеристики 1 турбина не вырабатывает никакого полезного выходного вращающего момента и, следовательно, не вырабатывает полезной мощности. Вдоль характеристики 2 турбина производит максимальный вращающий момент, но не вырабатывает полезной мощности, поскольку число оборотов турбины равно нулю. Рабочая область турбины ограничена и находится между кривыми линиями 1 и 2, и вдоль характеристики 3 с наибольшей эффективностью (к.п.д.) величина наибольшего к.п.д. определяется как отношение выходной мощности к входной мощности.

Типичные кривые 4, 5, 6, представляющие собой рабочие характеристики при постоянной частоте вращения, приблизительно параллельны друг другу и характеристике 2 при отсутствии вращения турбины. С увеличением числа оборотов кривые 4, 5, 6 постоянной частоты вращения смещаются в сторону более высоких величин напора.

Характеристика 3 с наибольшим к.п.д. пересекается с каждой кривой 4, 5, 6 при постоянной частоте вращения в определенной точке пересечения. Эта точка соответствует точке с наибольшим к.п.д. для определенной частоты вращения. Каждой из этих точек соответствуют определенные расход Q, напор Н и число оборотов N турбины, которые называют номинальным расходом Q_R, номинальным напором H_R и номинальным числом оборотов N_R, поскольку эта «номинальная» точка обычно также является точкой наибольшего к.п.д. турбины.

Характеристика 1 при отсутствии нагрузки пересекается с каждой линией 4, 5, 6 постоянных оборотов турбины в другой определенной точке пересечения. Каждой из этих точек соответствует определенные расход Q, напор Н и число оборотов N, которые называют расходом Q_O без нагрузки, напором Н_О без нагрузки и числом оборотов N_O без нагрузки.

Считают, что рабочие параметры турбины, соответствующие области ее рабочих режимов и состоянию, при котором она вырабатывает полезную выходную мощность, могут быть определены только из ее характерных рабочих параметров в режиме, при котором турбина не вырабатывает полезную мощность. Поэтому для этих целей могут быть достаточными лишь измерения характерных рабочих параметров турбины в режиме, при котором она не вырабатывает полезную мощность. Эксплуатационная характеристика турбины в условиях без нагрузки и/или условиях при нулевой частоте вращения может быть измерена при известных величинах подводимого расхода, напора, гидравлической энергии и свойствах текучей среды.

Настоящее изобретение основано на представлении о том, что форму характеристик 1 и 2 определяют механическая конструкция и геометрические параметры турбины, а также теплофизические свойства текучей среды. Обе характеристики 1 и 2 определяют форму характеристики 3, соответствующей наибольшему к.п.д.

Важно отметить, что характеристика 1 без нагрузки и характеристика 2 при отсутствии вращения турбины измерены и записаны в режиме функционирования турбины без какой-либо выработки полезной энергии или без передачи энергии электрогенератору. Обе эти характеристики определяют характеристику 3 с наибольшим к.п.д., для которой мощность вырабатывается с наибольшей эффективностью. Следовательно, какое-либо изменение формы кривой 1 и/или 2 оказывает прямое влияние на форму кривой 3 - эксплуатационной характеристики и на всю эксплуатационную характеристику.

Это означает, что характеристики турбины могут быть полностью определены перед тем, как турбина будет переведена в режим работы с выработкой энергии и, следовательно, с передачей полезной механической энергии на вал. Если турбина установлена на промышленной электростанции или на электростанции местного значения и осуществляют ее капитальный или текущий ремонт, то перед тем, как вновь ввести турбину в эксплуатацию, эксплуатационная характеристика может быть проверена при отсутствии необходимости предварительного приведения ее в действие.

Другой предпочтительный вариант заключается в регулярном осуществлении контроля эксплуатационной характеристики турбины или ее колебаний, что может быть исполнено в какой-либо интервал времени при отсутствии необходимости демонтажа турбины из места ее установки, лишь путем приведения ее в действие в условиях отсутствия нагрузки.

В предпочтительном воплощении предлагается измерять и записывать характеристику без нагрузки и/или характеристику при нулевой частоте вращения турбин, которые работают в указанных условиях в определенные интервалы времени, и сравнивать эту характеристику с одной или большим числом предварительно определенных характеристик. Какое-либо изменение характеристик представляет собой непосредственную меру внутреннего состояния гидравлической турбины, при этом будет исключена необходимость проведения демонтажа турбины и визуального осмотра ее внутренних элементов через равные промежутки времени для оценки состояния турбины.

Измерение и регистрационная запись характеристик при отсутствии нагрузки и при нулевой частоте вращения турбины, работающей в таких условиях, могут быть осуществлены с помощью специального отдельного блока, например блока непрерывного контроля эксплуатационных характеристик. Этот блок может осуществлять сбор данных, анализ данных и вычисления. Блок непрерывного контроля для контроля характеристик и состояния турбины предпочтительно включен в блок управления турбиной.

Способы согласно настоящему изобретению могут обеспечить точную и надежную оценку характеристик и состояния турбины в реальном времени, что позволяет значительно снизить текущие затраты и затраты на техническое обслуживание.

Применение описанных здесь способов и устройств и систем включает, но не как ограничение, все типы водяных (гидравлических) турбин, силовых турбин, приводимых в действие любыми текучими средами, ветросиловых турбин, детандеров и турбодетандеров.

Применение настоящего изобретения может включать, но не как ограничение, все типы оборудования с ротором, который приводится в действие потоком текучей среды, в результате чего на его валу возникает момент вращения. Измеренные характеристики представляют собой конкретные характерные признаки и являются критерием эффективности работы турбины.

Однако применение описанных здесь способов и устройств усложнено, в частности, для турбин, используемых для расширения криогенных текучих сред, таких как сжиженный природный газ или хладагенты, применяемые для охлаждения и производства сжиженного природного газа, а также для турбин, предназначенных для гидроэлектростанций.

На практике турбины, например криогенные турбины, могут иметь электрогенератор, объединенный с валом турбины, т.е. между турбиной и генератором отсутствует отдельный узел соединения. Для таких устройств, для всей сборной конструкции агрегата, включающего установленные на одном валу генератор и турбину, характеристика без нагрузки может быть измерена так, как если бы это было одно устройство, и, следовательно, какие-либо потери будут результирующими от турбины и генератора. Для турбин с узлом соединения отдельных валов, это соединение может быть разъединено, что позволяет получить характеристику без нагрузки только для одной турбины. Однако узел соединения можно сохранять соединенным, и в таком случае измерения для всего агрегата проводятся как для одного устройства.

Характеристика без нагрузки (например, линия 1 на фиг.2) гидравлической турбины обычно представляет собой кривую в трех координатах и с тремя осями: для расхода Q_O без нагрузки, числа оборотов N_O без нагрузки и напора Н_О без нагрузки.

Фиг.3 иллюстрирует типичный пример такой характеристики турбины без нагрузки в трех координатах (измерениях). В случае несжимаемых текучих сред с низкой вязкостью, наподобие воды, сжиженного воздуха, сжиженного азота, сжиженного кислорода, сжиженной двуокиси углерода и сжиженного природного газа, напор Н_О без нагрузки пропорционален квадрату расхода Q_O без нагрузки и пропорционален квадрату числа оборотов N_O без нагрузки.

H_O=γQ_O ²

H_O=N_O ²

Величина отношения расхода без нагрузки к числу оборотов без нагрузки является величиной постоянной и равной λ

Q_O/N_O=λ

Коэффициенты γ, δ и λ являются характерными постоянными для режима без нагрузки. Состояние турбины можно определить путем сравнения этих постоянных в различные моменты времени работы турбины.

Как было отмечено выше, характеристика без нагрузки воспроизводит выходную энергию при отсутствии полезной мощности (в холостом режиме), и вся входная гидравлическая энергия расходуется на поддержание вращения турбины с определенной частотой вращения. Входная гидравлическая энергия пропорциональна произведению Н×Q, а линии постоянной входной энергии являются гиперболами.

На фиг.4 представлена характеристика 1 без нагрузки в двух координатах - Q и Н. Гиперболическая линия 7, соответствующая постоянной входной энергии, пересекается с кривой - характеристикой без нагрузки в первоначальной точке (Q₀₁; N₀₁; H₀₁) характеристики без нагрузки. Если точка пересечения характеристики без нагрузки, соответствующая другому состоянию гидравлической турбины для такого же числа оборотов N_O без нагрузки, перемещается в область выше кривой 7, то турбина будет потреблять большую входную энергию. Это является прямым показанием наличия дополнительных гидравлических или механических потерь, например, дополнительных сужений потока, возможного засорения отложениями или закупоривания проточного тракта для текучей среды, или истирания ротора или изнашивания подшипника. Если новые точки пересечения находятся ниже кривой 7, то в этом случае будет потребляться меньшее количество энергии. Это является прямым показанием снижения гидравлических или механических потерь, например, за счет увеличения внутренних или внешних утечек, увеличения величин раскрытия каналов для прохода текучей среды или тому подобного. Изменения каналов для прохода жидкости гидравлической турбины вследствие коррозии, эрозии, абразивного износа или кавитации будут изменять характеристики турбины при отсутствии нагрузки. Такие изменения будут выявлены. В зависимости от того, в каком месте гидравлической турбины происходят такие изменения проходных каналов и в какой степени и на каком протяжении, указанная точка пересечения, соответствующая изменившимся условиям, может перемещаться в том или ином направлении.

На фиг.5 показана характеристика без нагрузки в двух координатах N_O и Q_O. Характеристика представляет собой линию с наклоном λ, где

λ=Q_O/N_O

Величина постоянной λ зависит от конструкции ротора турбины и является мерой разности между угловыми моментами количества движения текучей среды на входе и выходе турбины. Эта разность равна моменту вращения, создаваемому турбиной. Для характеристики без нагрузки с нулевым полезным моментом вращения на выходном валу величина λ равна Q_O/N_O. Какое-либо изменение величины наклона λ непосредственно показывает изменение мощности, генерируемой турбиной.

Путем измерения уровней механической вибрации и соответствующих им частотных спектров подшипниковой системы ротора гидравлической турбины для рабочих условий, соответствующих кривой без нагрузки, и путем сравнения их с предварительно полученными уровнями вибрации и частотными спектрами при подобных условиях, становится возможным точно выявить ранние показатели ухудшения механических параметров подшипиниковой системы ротора гидравлической турбины. Такие ухудшения могут быть установлены по изменениям уровней вибрации и частотных спектров перед приведением турбины в действие, и представляется возможным в процессе работы турбины под нагрузкой избежать более серьезных нарушений. При работе турбины под нагрузкой такие нарушения и их следствия потенциально могут иметь более серьезное воздействие на оборудование и эксплуатационные расходы. Какие-либо изменения в уровне вибрации вызывают также изменение входной энергии, поскольку вибрации являются механическими потерями, и могут быть обнаружены в характеристике без нагрузки, показанной на фиг.4.

В других аспектах изобретение относится, кроме того, к способам определения величин расхода (Q_R) и, при желании, напора, соответствующих наибольшему к.п.д. турбины при ее функционировании, например гидравлической турбины при определенных оборотах в режиме, в котором она генерирует полезную выходную мощность. Расход, соответствующий наибольшему к.п.д., определяют, используя, по меньшей мере:

вращение ротора турбины;

измерение расхода без нагрузки турбины в режиме работы без нагрузки при определенном числе оборотов турбины;

определение расхода, соответствующего наибольшему к.п.д. для этих оборотов турбины, путем умножения измеренного расхода без нагрузки на (1+r₁/r₂), где r₁ - внешний радиус ротора турбины и r₂ - внутренний радиус ротора турбины.

Турбина может приводиться в действие текучей средой, например ветром или жидкостью, и содержать вращающийся ротор.

После определения вышеуказанным образом расхода при наибольшем к.п.д. турбины может быть также определен напор, соответствующий наибольшему к.п.д. для указанного режима, в котором турбина производит полезную выходную мощность. С этой целью:

определяют характеристику турбины, путем приведения турбины в действие без нагрузки, при обеспечении известных входных значений расхода, напора, гидравлической энергии и свойств текучей среды, в процессе измерения рабочих параметров турбины, и путем измерения величин расхода (Q_O) без нагрузки и напора (H_O) без нагрузки для различных чисел оборотов (N_O) без нагрузки;

определяют характеристику при отсутствии вращения турбины путем приведения турбины в действие в условиях отсутствия ее вращения, и при обеспечении известных входных значений расхода, напора, гидравлической энергии и свойств текучей среды в процессе измерения расхода и напора при указанном отсутствии вращения турбины,

характеристику при отсутствии вращения ротора турбины смещают вверх до тех пор, пока смещенная характеристика при отсутствии вращения, при величине расхода (Q_O) при отсутствии нагрузки для соответствующей частоты оборотов, и характеристика при отсутствии нагрузки не пересекутся,

при расходе (Q_R), соответствующем наибольшему к.п.д., для соответствующей скорости вращения определяют напор (H_R) при наибольшем к.п.д. турбины.

На фиг.6 показана номинальная точка R, которая также представляет собой точку наибольшего к.п.д. гидравлической турбины. Уравнение Эйлера для турбины требует, чтобы в точке R наибольшего к.п.д. момент количества движения текучей среды на выходе ротора гидравлической турбины в идеальных условиях был равен нулю, а это означает равенство нулю угловой выходной скорости.

В идеальных условиях, чтобы избежать входных потерь, угловая скорость жидкости на входе ротора турбины должна быть равна окружной скорости (может быть использована окружная скорость концевой кромки лопатки) на выходе ротора гидравлической турбины. Если r₁ - внешний радиус ротора гидравлической турбины, r₂ - внутренний радиус ротора гидравлической турбины, N_R - оптимальное число оборотов, Q_R - оптимальный расход, N_OR - число оборотов при отсутствии нагрузки для расхода без нагрузки Q_OR=Q_R, то момент количества движения на входе r₁ N_R равен моменту количества движения на выходе r₂(N_OR-N_R) в точке характеристики без нагрузки с координатами (Q_OR; N_OR; H_OR), т.е.

r₁ N_R=r₂(N_OR-N_R)

Из вышеприведенного соотношения можно получить соотношение

N_OR/N_R=1+r₁/r₂ или N_OR=N_R(1+r₁/r₂)

Пересечение эксплуатационной характеристики для оптимального числа оборотов с характеристикой без нагрузки дает параметры в точке без нагрузки (Q_OR; N_OR; H_OR), в то же время в этой точке N_O=N_R. Как показано на фиг.3, известно, что

Q_R/Q_O=N_OR/N_R

Путем измерения расхода Q_O и числа оборотов N_O=N_R на характеристике без нагрузки можно определить величину расхода, соответствующего наибольшему к.п.д., или номинального расхода Q_R в режиме без выработки энергии.

Q_R=Q_O(1+r₁/r₂)

Это обеспечивает возможность работы гидравлической турбины в точке с наибольшим к.п.д., которую определяют в условиях без нагрузки. Это уменьшает трудоемкость и затраты на испытания гидравлической турбины на испытательном стенде изготовителя, поскольку не производится никакой полезной мощности, и в то же время посредством косвенных измерений можно точно определить точки с наибольшим к.п.д. для всего диапазона рабочих чисел оборотов.

С помощью характеристики без нагрузки невозможно определить соответствующее наибольшее значение к.п.д. или оптимальный напор H_R. Определение оптимального напора H_R возможно путем измерения и, кроме того, графического построения характеристики при отсутствии вращения ротора.

Характеристика при отсутствии вращения ротора, показанная на фиг.2, представляет собой кривую в двух координатах Q и Н, поскольку число оборотов N равно нулю. На фиг.9 представлена типичная характеристика при отсутствии вращения ротора для несжимаемых жидкостей, имеющих низкую вязкость, подобных воде или сжиженному природному газу.

Величины расхода Q и напора Н для характеристики при отсутствии скорости обозначены здесь, как Q_N и H_N. Поскольку не вращающаяся турбина подобна, в частности, диафрагме, размещенной в потоке текучей среды, выполняется следующее соотношение

H_N=αQ_N ²

где α представляет собой константу и коэффициент расхода турбины. Характеристика при отсутствии вращения может быть измерена и представлена на графике путем блокирования ротора с помощью устройства, которое не позволяет ротору турбины вращаться, но допускает, по меньшей мере, лишь незначительные осевые перемещения ротора и весьма незначительные угловые перемещения.

Как показано на фиг.2, кривые 4, 5, 6 постоянной скорости параллельны характеристике 2 при отсутствии вращения. Путем измерения характеристики 2, полученной при отсутствии вращения ротора, и анализа данных вместе с данными по характеристики при отсутствии нагрузки, представленными на фиг.6, может быть определен напор, соответствующий наибольшей величине к.п.д., или номинальный напор H_R для номинального расхода Q
