Способ трехуровневого централизованного управления и система управления для его осуществления

Способ трехуровневого централизованного управления и система управления для его осуществления

Иллюстрации

Показать все

Реферат

Изобретения относятся к области управления техническими средствами (ТС) и могут быть использованы для расширения функциональных возможностей трехуровневого централизованного управления ТС различного назначения, например охраны, связи, разведки, защиты информации, радиоэлектронной борьбы, радиолокации и др.

В настоящее время известен способ управления параметрами объекта (Россия, патент №2173870, G05B 11/00, 2001 г.), заключающийся в том, что задают входной сигнал, пропорциональный номинальной величине выходного параметра, выделяют сигнал, пропорциональный величине выходного параметра, формируют сигнал ошибки, пропорциональный разности между входным и выделенным сигналами, устанавливают пороговые сигналы, определяющие значения положительной и отрицательной величины отклонения от номинальной величины выходного параметра, сравнивают сигнал ошибки с пороговыми сигналами, пропорциональными положительной и отрицательной величине отклонения от номинальной величины выходного параметра, и при сигнале ошибки меньше порогового сигнала, пропорционального отрицательной величине отклонения от номинальной величины выходного параметра, или больше порогового сигнала, пропорционального положительной величине отклонения от номинальной величины выходного параметра, управляют изменением параметров объекта в соответствии с входным сигналом, а при сигнале ошибки больше порогового сигнала, пропорционального отрицательной величине отклонения от номинальной величины выходного параметра, и меньше порогового сигнала, пропорционального положительной величине отклонения от номинальной величины выходного параметра, управляют изменением параметров объекта в соответствии с разностью между входным и выделенным сигналами таким образом, чтобы уменьшить сигнал ошибки.

В настоящее время известна адаптивная цифровая комбинированная система управления нестационарными технологическими объектами (Россия, патент №2211470, G05B 13/02, 2001 г.), содержащая элемент сравнения, на первый вход которого подается задание, а выход соединен с первым входом цифрового регулятора, выход которого подключен к первому входу сумматора, соединенного своим выходом с первым входом объекта управления, выход которого подключен ко второму входу элемента сравнения, компенсатор возмущения, на вход которого и на второй вход объекта управления подается текущее значение возмущения, а выход компенсатора возмущения соединен со вторым входом сумматора, блок текущей идентификации, блок текущей оптимизации, при этом на входы блока текущей идентификации поступают текущие значения сигнала с выхода цифрового регулятора и управляемой величины с выхода объекта управления, а его выход соединен с входами блока текущей оптимизации и блока коррекции, выход блока текущей оптимизации соединен со вторым входом цифрового регулятора, а выход блока коррекции - со вторым входом компенсатора возмущений.

Однако данные способ и система не позволяют обеспечить трехуровневое централизованное управление группами (подразделениями, комплексами) технических средств.

Известен также способ удаленного управления аппаратурой (Германия, заявка №4125839, G05B 15/00, 1993 г.), заключающийся в формировании на компьютеризированном пульте управления команд в виде управляющих сигналов и передачи их по линиям связи устройству приема команд и адресной выдачи управляющих сигналов исполнительным механизмам аппаратуры.

Известна также система удаленного управления аппаратурой (Германия, заявка №4125839, G05B 15/00, 1993 г.), содержащая компьютеризированный пульт управления, по линиям компьютерной сети связанный с устройством приема команд и адресной выдачи управляющих сигналов исполнительным механизмам аппаратуры.

Эти способ и система удаленного управления аппаратурой являются наиболее близкими по технической сущности к заявляемым изобретениям.

Основными недостатками этих как способа, так и системы является то, что они обеспечивают выполнение только части функций управления, заключающихся в формировании управляющих команд и передачи их исполнительным элементам, при этом они не обеспечивают трехуровневое централизованное управление группами технических средств из-за того, что не позволяют выполнять такие важные функции управления, как сбор, обработка, анализ данных о своих группах технических средств, об объектах воздействия и принятие решения на осуществление воздействия группами технических средств.

Эти недостатки снижают функциональные возможности трехуровневого централизованного управления группами технических средств при использовании известного технического решения как в качестве способа, так и в качестве системы трехуровневого централизованного управления группами технических средств различного назначения.

Задачей, на решение которой направлены предлагаемые изобретения, является расширение функциональных возможностей способа и системы управления за счет обеспечения трехуровневого централизованного управления группами технических средств путем выполнения таких важных функций управления, как сбор, обработка, анализ данных о своих группах технических средств, об объектах воздействия и принятие решения на осуществление воздействия группами технических средств.

Поставленная задача решается за счет того, что в известном способе управления, заключающемся в формировании на компьютеризированном пульте управления команд в виде управляющих сигналов, передачи их по линиям связи устройствам приема команд и адресной выдачи управляющих сигналов, новым является то, что предварительно последовательно на пункте управления (ПУ) третьего уровня формируют команду в виде управляющих сигналов на сбор данных о своих группах технических средств, объектах воздействия, и условиях обстановки и передают ее по линиям связи на пункты управления второго уровня, на пунктах управления второго уровня после получения этой команды формируют базу данных своих технических средств, объектов воздействия и условий обстановки, передают на ПУ третьего уровня данные о своих технических средствах, объектах воздействия и условиях обстановки, на ПУ третьего уровня собирают данные о состоянии своих групп технических средств, об объектах воздействия и условиях обстановки, формируют базу данных своих групп ТС, объектов воздействия и условий обстановки, анализируют данные о своих группах ТС, об объектах воздействия и условиях обстановки, ранжируют объекты воздействия, оценивают возможности своих групп ТС по осуществлению воздействия на объекты, распределяют проранжированные объекты воздействия между группами ТС в соответствии с их возможностями, формируют задания группам ТС для осуществления воздействия на выбранные объекты, передают на пункты управления второго уровня данные об объектах, назначенных для осуществления воздействия, на пунктах управления второго уровня принимают от ПУ третьего уровня данные об объектах, назначенных для осуществления воздействия, анализируют принятые данные путем их сравнения с ранее введенными в базу данных, при необходимости доопределяют данные об объектах воздействия, идентифицируют объекты воздействия, классифицируют объекты воздействия, определяют приоритеты объектов воздействия, формируют список объектов воздействия в соответствии с полученными значениями их приоритетов, оценивают эффективность осуществления воздействия на внесенные в список приоритетные объекты воздействия штатными техническими средствами, формируют случайным образом список ТС, значения эффективности которых оказались достаточными для осуществления воздействия на объекты из сформированного списка, распределяют объекты для осуществления воздействия между ТС путем последовательного попарного соотнесения объектов воздействия и ТС из соответствующих сформированных списков, формируют целеуказания штатным техническим средствам для осуществления воздействия на выбранные объекты.

Поставленная задача решается также за счет того, что в известной системе управления, содержащей первый компьютеризированный пульт управления, по линиям компьютерной сети связанный с устройством приема команд и адресной выдачи управляющих сигналов, новым является то, что линии связи компьютерной сети выполнены в виде последовательно соединенных аппаратуры передачи данных третьего уровня, каналообразующей аппаратуры третьего уровня, линии связи с пунктами управления второго уровня, каналообразующей аппаратуры второго уровня, аппаратуры передачи данных второго уровня, линий связи с ПУ первого уровня, каналообразующей аппаратуры первого уровня и аппаратуры передачи данных первого уровня, а также то, что в нее введены блок определения первичных характеристик, первый вход которого соединен с четвертым выходом первого пульта управления, блок измерения первичных характеристик, первый вход которого соединен с выходом блока определения первичных характеристик, блок вычисления вторичных характеристик, первый вход которого соединен со вторым выходом блока измерения первичных характеристик, блок сравнения первичных характеристик, первый вход которого соединен с третьим выходом блока измерения первичных характеристик, первый выход - со вторым входом блока определения первичных характеристик, а второй выход - со вторым входом блока измерения первичных характеристик, удаленный блок измерения первичных характеристик, вход которого соединен с третьим выходом, а выход - с третьим входом каналообразующей аппаратуры второго уровня, второй выход которой соединен со вторым входом аппаратуры передачи данных второго уровня, второй выход которой соединен с первым входом первого пульта управления, третий выход - со вторым входом блока вычисления вторичных характеристик, а третий вход - с первым выходом блока измерения первичных характеристик, блок селекции объектов по характеристикам, первый вход которого соединен с выходом блока вычисления вторичных характеристик, устройство хранения базы данных своих технических средств, объектов воздействия и условий обстановки, первый вход которого соединен со вторым выходом первого пульта управления, второй выход - со вторым входом блока сравнения первичных характеристик, второй вход - с выходом, а третий выход - со вторым входом блока селекции объектов по характеристикам, первый блок сбора и анализа данных об объектах воздействия, второй вход которого соединен с первым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, первый вход - с третьим выходом, а выход - со вторым входом первого пульта управления, блок идентификации объектов воздействия, первый вход которого соединен с шестым выходом, выход - с четвертым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, а второй вход - с пятым выходом первого пульта управления, блок классификации объектов воздействия, первый вход которого соединен с седьмым выходом первого пульта управления, второй вход - с восьмым выходом, а первый выход - с пятым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, блок определения приоритетов объектов воздействия, первый вход которого соединен со вторым выходом блока классификации объектов воздействия, второй вход - с четвертым выходом, а первый выход - с шестым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, блок оценки эффективности воздействия, первый вход которого соединен со вторым выходом блока определения приоритетов объектов воздействия, а второй вход - с пятым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, блок распределения объектов воздействия между ТС, первый вход которого соединен с третьим выходом блока определения приоритетов объектов воздействия, а первый выход - с третьим входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, блок формирования списка ТС по эффективности, вход которого соединен с выходом блока оценки эффективности воздействия, а выход - со вторым входом блока распределения объектов воздействия между ТС, блок формирования целеуказаний ТС, первый вход которого соединен со вторым выходом блока распределения объектов воздействия между ТС, второй вход - с восьмым выходом, а выход - с третьим входом первого пульта управления, первое устройство отображения информации, первый вход которого соединен с шестым выходом первого пульта управления, второй вход - с седьмым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки, а третий вход - с третьим выходом блока распределения объектов воздействия между ТС, которые совместно с первым пультом управления, каналообразующей аппаратурой второго уровня и аппаратурой передачи данных второго уровня образуют пункт управления второго уровня, количество которых определяется количеством групп технических средств, также введены устройство управления техническим средством, которое совместно с каналообразующей аппаратурой первого уровня, аппаратурой передачи данных первого уровня и устройством приема команд и адресной выдачи управляющих сигналов составляют пункт управления первого уровня, количество которых определяется количеством технических средств, и пункт управления третьего уровня, который составляют последовательно соединенные второй пульт управления, аппаратура передачи данных третьего уровня и каналообразующая аппаратура третьего уровня, второй выход которой соединен со вторым входом аппаратуры передачи данных третьего уровня, второй выход которой соединен с первым входом второго пульта управления, устройство хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, первый вход которого соединен со вторым выходом второго пульта управления, второй блок сбора и анализа данных об объектах воздействия, второй вход которого соединен с первым выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, первый вход - с третьим выходом, а выход - со вторым входом второго пульта управления, блок ранжирования объектов воздействия, вход которого соединен с четвертым выходом, а первый выход - со вторым входом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, блок оценки возможностей своих групп ТС, первый вход которого соединен со вторым выходом блока ранжирования объектов воздействия, а второй вход - со вторым выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, блок распределения объектов воздействия между группами ТС, первый вход которого соединен с третьим выходом блока ранжирования объектов воздействия, второй вход - с выходом блока оценки возможностей своих групп ТС, а первый выход - с третьим входом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, второе устройство отображения информации, первый вход которого соединен с четвертым выходом второго пульта управления, второй вход - с третьим выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки, а третий вход - с третьим выходом блока распределения объектов воздействия между группами ТС, блок формирования заданий группам ТС, первый вход которого соединен со вторым выходом блока распределения объектов воздействия между группами ТС, второй вход - с пятым выходом, а выход - с третьим входом второго пульта управления.

Перечисленные отличительные признаки заявляемых изобретений позволяют расширить функциональные возможности способа и системы управления за счет обеспечения трехуровневого централизованного управления группами технических средств путем выполнения таких важных функций управления, как сбор, обработка, анализ данных о своих группах технических средств, об объектах воздействия и принятие решения на осуществление воздействия группами технических средств.

Предлагаемые технические решения являются новыми, поскольку из общедоступных сведений не известны предлагаемые способ и система трехуровневого централизованного управления группами технических средств.

Предлагаемые технические решения имеют изобретательский уровень, поскольку из опубликованных научных данных и известных технических решений явным образом не следует, что заявленные последовательность операций и построение системы приводят к расширению функциональных возможностей способа и система трехуровневого централизованного управления группами технических средств.

Предлагаемые технические решения промышленно применимы, так как основаны на компьютерной технике и средствах управления, широко использующихся в автоматизированных системах управления техническими средствами.

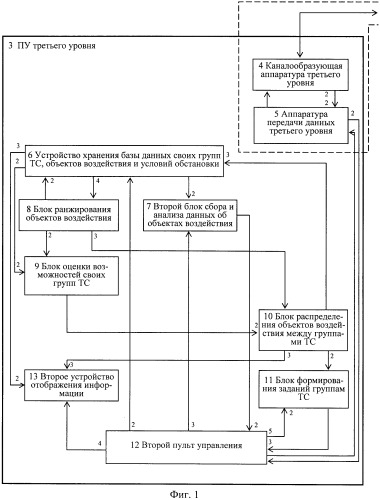

На фиг.1, 2 и 3 показана структурная схема системы трехуровневого централизованного управления группами технических средств, на которой цифрами обозначены:

1 - пункты управления первого уровня;

2 - пункты управления второго уровня;

3 - пункт управления третьего уровня;

4 - каналообразующая аппаратура третьего уровня;

5 - аппаратура передачи данных третьего уровня;

6 - устройство хранения базы данных своих групп технических средств, объектов воздействия и условий обстановки;

7 - второй блок сбора и анализа данных об объектах воздействия;

8 - блок ранжирования объектов воздействия;

9 - блок оценки возможностей своих групп технических средств;

10 - блок распределения объектов воздействия между группами технических средств;

11 - блок формирования заданий группам технических средств;

12 - второй пульт управления;

13 - второе устройство отображения информации;

14 - каналообразующая аппаратура второго уровня;

15 - аппаратура передачи данных второго уровня;

16 - блок классификации объектов воздействия;

17 - блок определения приоритетов объектов воздействия;

18 - блок оценки эффективности воздействия;

19 - блок формирования списка ТС по эффективности;

20 - блок распределения объектов воздействия между ТС;

21 - блок формирования целеуказаний ТС;

22 - первый пульт управления;

23 - первое устройство отображения информации;

24 - блок сравнения первичных характеристик;

25 - устройство хранения базы данных своих технических средств, объектов воздействия и условий обстановки;

26 - блок идентификации объектов воздействия;

27 - первый блок сбора и анализа данных об объектах воздействия;

28 - блок определения первичных характеристик;

29 - блок измерения первичных характеристик;

30 - удаленный блок измерения первичных характеристик;

31 - блок вычисления вторичных характеристик;

32 - блок селекции объектов по характеристикам;

33 - каналообразующая аппаратура первого уровня;

34 - аппаратура передачи данных первого уровня;

35 - устройство приема команд и адресной выдачи управляющих сигналов;

36 - устройство управления техническим средством;

37 - линии связи с ПУ второго уровня;

38 - линии связи с ПУ первого уровня;

39 - линии компьтерной сети.

Система трехуровневого централизованного управления, которая реализует заявляемый способ управления, содержит пункт управления третьего уровня 3, который составляют последовательно соединенные второй пульт управления 12, аппаратура передачи данных третьего уровня 5 и каналообразующая аппаратура третьего уровня 4, второй выход которой соединен со вторым входом аппаратуры передачи данных третьего уровня 5, второй выход которой соединен с первым входом второго пульта управления 12, устройство хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, первый вход которого соединен со вторым выходом второго пульта управления 12, второй блок сбора и анализа данных об объектах воздействия 7, второй вход которого соединен с первым выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, первый вход - с третьим выходом, а выход - со вторым входом второго пульта управления 12, блок ранжирования объектов воздействия 8, вход которого соединен с четвертым выходом, а первый выход - со вторым входом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, блок оценки возможностей своих групп ТС 9, первый вход которого соединен со вторым выходом блока ранжирования объектов воздействия 8, а второй вход - со вторым выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, блок распределения объектов воздействия между группами ТС 10, первый вход которого соединен с третьим выходом блока ранжирования объектов воздействия 8, второй вход - с выходом блока оценки возможностей своих групп ТС 9, а первый выход - с третьим входом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, второе устройство отображения информации 13, первый вход которого соединен с четвертым выходом второго пульта управления 12, второй вход - с третьим выходом устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, а третий вход - с третьим выходом блока распределения объектов воздействия между группами ТС 10, блок формирования заданий группам ТС 11, первый вход которого соединен со вторым выходом блока распределения объектов воздействия между группами ТС 10, второй вход - с пятым выходом, а выход - с третьим входом второго пульта управления 12, содержит пункты управления второго уровня 2_l, количество которых определяется количеством групп ТС L и каждый из которых составляют последовательно соединенные первый пульт управления 22, аппаратура передачи данных второго уровня 15 и каналообразующая аппаратура второго уровня 14, блок определения первичных характеристик 28, первый вход которого соединен с четвертым выходом первого пульта управления 22, блок измерения первичных характеристик 29, первый вход которого соединен с выходом блока определения первичных характеристик 28, блок вычисления вторичных характеристик 31, первый вход которого соединен со вторым выходом блока измерения первичных характеристик 29, блок сравнения первичных характеристик 24, первый вход которого соединен с третьим выходом блока измерения первичных характеристик 29, первый выход - со вторым входом блока определения первичных характеристик 28, а второй выход - со вторым входом блока измерения первичных характеристик 29, удаленный блок измерения первичных характеристик 30, вход которого соединен с третьим выходом, а выход - с третьим входом каналообразующей аппаратуры второго уровня 14, второй выход которой соединен со вторым входом аппаратуры передачи данных второго уровня 15, второй выход которой соединен с первым входом первого пульта управления 22, третий выход - со вторым входом блока вычисления вторичных характеристик 31, а третий вход - с первым выходом блока измерения первичных характеристик 29, блок селекции объектов по характеристикам 32, первый вход которого соединен с выходом блока вычисления вторичных характеристик 31, устройство хранения базы данных своих технических средств, объектов воздействия и условий обстановки 25, первый вход которого соединен со вторым выходом первого пульта управления 22, второй выход - со вторым входом блока сравнения первичных характеристик 24, второй вход - с выходом, а третий выход - со вторым входом блока селекции объектов по характеристикам 32, первый блок сбора и анализа данных об объектах воздействия 27, второй вход которого соединен с первым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, первый вход - с третьим выходом, а выход - со вторым входом первого пульта управления 22, блок идентификации объектов воздействия 26, первый вход которого соединен с шестым выходом, выход - с четвертым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, а второй вход - с пятым выходом первого пульта управления 22, блок классификации объектов воздействия 16, первый вход которого соединен с седьмым выходом первого пульта управления 22, второй вход - с восьмым выходом, а первый выход - с пятым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, блок определения приоритетов объектов воздействия 17, первый вход которого соединен со вторым выходом блока классификации объектов воздействия 16, второй вход - с четвертым выходом, а первый выход - с шестым входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, блок оценки эффективности воздействия 18, первый вход которого соединен со вторым выходом блока определения приоритетов объектов воздействия 17, а второй вход - с пятым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, блок распределения объектов воздействия между ТС 20, первый вход которого соединен с третьим выходом блока определения приоритетов объектов воздействия 17, а первый выход - с третьим входом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, блок формирования списка ТС по эффективности 19, вход которого соединен с выходом блока оценки эффективности воздействия 18, а выход - со вторым входом блока распределения объектов воздействия между ТС 20, блок формирования целеуказаний ТС 21, первый вход которого соединен со вторым выходом блока распределения объектов воздействия между ТС 20, второй вход - с восьмым выходом, а выход - с третьим входом первого пульта управления 22, первое устройство отображения информации 23, первый вход которого соединен с шестым выходом первого пульта управления 22, второй вход - с седьмым выходом устройства хранения базы данных своих ТС, объектов воздействия и условий обстановки 25, а третий вход - с третьим выходом блока распределения объектов воздействия между ТС 20, содержит пункты управления первого уровня ¹1₁, …, ^l1_k, …, ^L1_K, где верхний индекс соответствует номеру группы а нижний индекс - номеру в группе, количество которых определяется количеством групп технических средств L и количеством технических средств K в каждой группе и каждый из которых составляют последовательно соединенные каналообразующая аппаратура первого уровня 33, аппаратура передачи данных первого уровня 34, устройство приема команд и адресной выдачи управляющих сигналов 35 и устройство управления техническим средством 36, а также содержит линии компьютерной сети 39, которые составляют последовательно соединенные аппаратура передачи данных третьего уровня 5, каналообразующая аппаратура третьего уровня 4, линии связи 37 с ПУ второго уровня, каналообразующая аппаратура второго уровня 14, аппаратура передачи данных второго уровня 15, линии связи 38 с ПУ первого уровня, каналообразующая аппаратура первого уровня 33 и аппаратура передачи данных первого уровня 34.

Заявляемый способ трехуровневого централизованного управления группами технических средств с помощью описанной системы управления осуществляется следующим образом.

Работа системы начинается с активации второго пульта управления 12 на пункте управления третьего уровня 3. С помощью второго пульта управления 12, который, как и другие нетиповые блоки, выполнен на основе персонального компьютера с соответствующим программным обеспечением для осуществления предусмотренных функций управления, формируют команду в виде управляющих сигналов на сбор данных о своих группах технических средств, объектах воздействия и условиях обстановки и передают ее через аппаратуру передачи данных третьего уровня 5, каналообразующую аппаратуру третьего уровня 4, линии связи с ПУ второго уровня 37, каналообразующую аппаратуру второго уровня 14 и аппаратуру передачи данных второго уровня 15 на первый вход первого пульта управления 22 пунктов управления второго уровня 2_l.

На пунктах управления второго уровня 2_l после получения этой команды формируют базу данных своих технических средств, объектов воздействия и условий обстановки, при этом с помощью первого пульта управления 22, вводят в устройство хранения базы данных своих технических средств, объектов воздействия и условий обстановки 25 необходимые для работы исходные данные: начало и конец участка диапазона работы блока определения первичных характеристик 28; определяемые по карте координаты (Х^ПУ, Y^ПУ) пункта управления второго уровня и удаленного блока измерения первичных характеристик (Х^УБ, Y^УБ), удаленного от пункта управления на расстояние, обеспечивающее необходимую точность измерения первичных характеристик; координаты вершин (угловых точек) зоны ответственности пункта управления второго уровня (X³² _N, Y³² _N), , где N - количество вершин многоугольника, ограничивающего зону; координаты вершин (угловых точек) участков, запрещенных для размещения объектов воздействия (соответствующих участкам местности (пространства), непригодным для размещения объектов воздействия) (X^H _UV, Y^H _UV), , , где U^H - количество непригодных участков, V^H _U - количество вершин многоугольника, ограничивающего U-й непригодный участок; номера и координаты ТС (X^TC _k, Y^TC _k), где K - количество ТС в группе; их пропускную способность ρ_m; диапазоны работы; возможности воздействия P_m; виды воздействий C_m; известные координаты объектов воздействия и их характеристики.

С помощью первого пульта управления 22 передают сформированные данные о своих технических средствах, объектах воздействия и условиях обстановки через каналообразующую аппаратуру второго уровня 14, аппаратуру передачи данных второго уровня 15, линии связи с ПУ второго уровня 37, каналообразующую аппаратуру третьего уровня 4 и аппаратуру передачи данных третьего уровня 5 на первый вход второго пульта управления 12 пункта управления третьего уровня 3.

На ПУ третьего уровня 3 с помощью второго пульта управления 12 и второго блока сбора и анализа данных об объектах воздействия 7 собирают данные о состоянии своих групп технических средств, об объектах воздействия и условиях обстановки, анализируют собранные данные на их полноту и передают со второго выхода второго пульта управления 12 на первый вход устройства хранения базы данных своих групп технических средств, объектов воздействия и условий обстановки 6. Также вводят в устройство хранения базы данных 6 необходимые для работы исходные данные: список запрещенных для воздействия объектов; координаты вершин (угловых точек) зоны ответственности системы управления ТС в целом (X^З3 _n, Y^З3 _n), , где N - количество вершин многоугольника, ограничивающего зону; координаты вершин (угловых точек) зоны ответственности пунктов управления второго уровня (X^З2 _n, Y^З2 _n), , где N - количество вершин многоугольника, ограничивающего зону; координаты вершин (угловых точек) зон размещения групп ТС (X^ГТС _nl, Y^ГТС _nl), , где N - количество вершин многоугольника, ограничивающего зону, где L - количество групп ТС. Выдача проанализированных данных об объектах воздействия, а также координат полос зоны ответственности системы трехуровневого централизованного управления с четвертого выхода устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6 осуществляется на вход блока ранжирования объектов воздействия 8. Блок ранжирования объектов воздействия 8 сравнивает координаты объектов воздействия с координатами полос зоны ответственности системы управления и, в зависимости от полосы зоны, с координатами которой совпали координаты объектов воздействия, определяет их ранги и формирует список объектов воздействия в соответствии с полученными значениями их рангов, который записывается в устройство хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6 на его второй вход и передается на первый вход блока оценки возможностей своих групп ТС 9 и на первый вход блока распределения объектов воздействия между группами ТС 10. На второй вход блока оценки возможностей своих групп ТС 9 поступают со второго выхода устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6 характеристики своих групп ТС, с учетом которых оценивают возможности своих групп ТС по осуществлению воздействия на проранжированные объекты воздействия.

Для реализации блока оценки возможностей своих групп ТС 9 используются программные (настраиваемые) многофункциональные средства, алгоритм работы которых определяется следующими математическими соотношениями.

Критерием возможности воздействия является выполнение энергетических условий воздействия на обнаруженные объекты, которые определяются как превышение уровня воздействия над пороговым уровнем в заданное число раз, называемое коэффициентом воздействия ( К _В):

где К _В - коэффициент воздействия (при определении достаточной эффективности принят К _В=1,5);

Е _П, Е _В - соответственно, напряженности поля порогового сигнала и сигнала воздействия на входе объекта воздействия.

Напряженность поля сигнала воздействия ( Е _В) на входе объекта воздействия определяется по формуле:

где Р _р - мощность передатчика технического средства;

G _p - коэффициент усиления антенны передатчика технического средства;

r - дистанция воздействия;

ν - множитель ослабления на трассе воздействия (дБ).

Полученные значения оценки возможностей своих групп ТС с выходла блока 9 поступают на второй вход блока распределения объектов воздействия между своими группами ТС 10.

Блок распределения объектов воздействия между своими группами ТС 10 распределяет объекты из проранжированного списка для осуществления воздействия между своими группами ТС путем последовательного попарного соотнесения объектов воздействия и своих групп ТС с учетом полученных оценок их возможностей. Соотнесенная в блоке распределения объектов воздействия между своими группами ТС 10 информация об объекте воздействия и номере своей группы ТС образует задание для этой группы ТС, которое с первого выхода блока 10 поступает на третий вход устройства хранения базы данных своих групп ТС, объектов воздействия и условий обстановки 6, со второго выхода - на вход блока формирования заданий группам ТС 11, а с третьего выхода - для отображения на второе устройство отображения информации 13.

В заданный момент времени Т _В3 или по команде с пятого выхода второго пульта управления 12 блок формирования заданий группам ТС 11 выдает со своего выхода сформированные задания группам ТС на третий вход второго пульта управления 12, который со своего первого выхода передает задания группам ТС в виде управляющих сигналов через аппаратуру передачи данных третьего уровня 5 и каналообразующую аппаратуру третьего уровня 4 на пункты управления второго уровня 2_l. На пунктах управления второго уровня 2_l принимают от ПУ третьего уровня 3 данные об объектах, назначенных для осуществления воздействия через каналообразующую аппаратуру второго уровня 14, аппаратуру передачи данных второго уровня 15 на первый вход первого пульта управления 22 и с
