Передача с разнесением частот в системе беспроводной связи

Передача с разнесением частот в системе беспроводной связи

Иллюстрации

Показать все

Реферат

Настоящая заявка испрашивает приоритет в соответствии с предварительной заявкой США № 60/955543 под названием "FREQUENCY DIVERSE TRANSMISSIONS IN THE DL OF E-UTRA", поданной 13 августа 2007 г., переуступленной правопреемнику настоящей заявки и включенной в настоящий документ посредством ссылки.

УРОВЕНЬ ТЕХНИКИ

I. Область техники, к которой относится изобретение

Настоящее раскрытие, в общем, относится к системе связи, более конкретно к технологиям передачи данных в системе беспроводной связи.

II. Описание предшествующего уровня техники

Системы беспроводной связи широко используются для предоставления различного передаваемого содержания, такого как голосовая связь, видеоданные, пакетные данные, передача сообщений, широковещательная передача и т.д. Эти беспроводные системы могут представлять собой системы множественного доступа, выполненные с возможностью поддержки множества пользователей путем совместного использования доступных ресурсов системы. Примеры таких систем множественного доступа включают в себя системы множественного доступа с кодовым разделением (CDMA), системы множественного доступа с временным разделением (TDMA), системы множественного доступа с частотным разделением (FDMA), системы ортогонального FDMA (OFDMA) и системы FDMA с одной несущей (SC-FDMA).

В системе беспроводной связи узел В может обслуживать множество единиц пользовательского оборудования (UE), расположенных в зоне обслуживания узла В. UE могут наблюдать разные условия канала (например, различное замирание, многолучевое распространение и эффекты взаимных помех) и могут получать разные отношения "сигнал-шум и помеха" (SINR). UE может наблюдать частотно-избирательное замирание и получать разные значения SINR в ширине полосы системы. Желательно передавать данные в UE так, чтобы для этих UE достигались хорошие рабочие характеристики.

Технический результат, достигаемый изобретением, заключается в улучшении частотного разнесения и получения усреднения шумов и помех при обеспечении поддержки избирательного планирования по частоте в системе беспроводной связи.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Описаны технологии динамического отображения назначенных ресурсов на физические ресурсы для поддержки планирования с частотным разнесением (FDS) и избирательного планирования по частоте (FSS) в системе беспроводной связи. FDS также может называться распределенным планированием, используемым для улучшения частотного разнесения и получения усреднения шумов и взаимных помех. FSS также может называться локализованным планированием и может использоваться для передачи по наилучшей подполосе для UE.

В одной схеме ресурс, назначенный для UE, может быть отображен на первый физический ресурс на основе первой функции отображения. Назначенный ресурс также может быть отображен на второй физический ресурс на основе второй функции отображения, которая включает в себя первую функцию отображения. Назначенный ресурс может быть сконфигурирован либо для FDS/скачкообразного изменения частоты, или для FSS/без скачкообразного изменения частоты на основе, по меньшей мере, одного параметра для второй функции отображения. Первый и второй физические ресурсы можно использовать для передачи данных.

В одной схеме назначенный ресурс может содержать блок виртуального ресурса (VRB), первый физический ресурс может содержать первый блок физического ресурса (PRB) в первом интервале подкадра, и второй физический ресурс может содержать второй PRB во втором интервале подкадра. Каждый блок ресурса может содержать множество поднесущих в одном интервале. Назначенный ресурс и физические ресурсы могут также содержать другие типы ресурсов.

В одной схеме первая функция отображения может представлять собой прозрачную функцию, которая принимает входной индекс и предоставляет выходной индекс, равный входному индексу. В другой схеме первая функция отображения может отображать последовательные входные индексы на непоследовательные выходные индексы для достижения перемежения ресурсов.

В одной схеме вторая функция отображения может быть равна выходу первой функции отображения плюс смещение, определенное размером шага и значением скачкообразного изменения частоты. Размер шага может быть полустатическим и может быть передан в канале широковещательной передачи. Значение скачкообразного изменения частоты может быть конфигурируемым для назначенного ресурса и может быть передано при назначении ресурса. В одной схеме значение скачкообразного изменения частоты может быть установлено как первое значение для обозначения отсутствия скачкообразного изменения или как второе значение для обозначения скачкообразного изменения частоты на размер шага. Величина скачкообразного изменения также может быть установлена как третье значение для обозначения скачкообразного изменения частоты минус размер шага.

В одной схеме, которая называется первой схемой динамического отображения ресурса, доступные VRB могут быть динамически выделены для FDS и FSS. Назначенный VRB может быть отображен на первый PRB на основе первой функции отображения и на второй PRB на основе второй функции отображения.

В другой схеме, которая называется второй схемой динамического отображения ресурса, доступные VRB могут быть полустатически выделены для FDS и FSS. VRB, выделенным для FDS, могут быть назначены виртуальные индексы, и переключение может быть выполнено по виртуальным индексам. В одной схеме отображения назначенные VRB могут быть отображены на виртуальный индекс на основе прямого отображения. Виртуальный индекс может быть затем отображен на первый промежуточный индекс на основе первой функции отображения и на второй промежуточный индекс на основе второй функции отображения. Первый промежуточный индекс может быть отображен на первый PRB на основе обратного отображения, которое является взаимодополняющим прямому отображению. Второй промежуточный индекс может быть отображен на второй PRB на основе обратного отображения. В другой схеме отображения назначенный VRB может быть отображен непосредственно на первый и второй PRB на основе первой и второй общих функций отображения, соответственно.

Различные аспекты и свойства раскрытия более подробно описаны ниже.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На фиг.1 показана система беспроводной связи.

На фиг.2 показан пример структуры ресурса.

На фиг.3 и 4 показано отображение VRB на PRB для первой и второй схем динамического отображения ресурса, соответственно.

На фиг.5 показан процесс передачи данных в беспроводной системе.

На фиг.6 показано устройство передачи данных в беспроводной системе.

На фиг.7 показан процесс назначения ресурсов.

На фиг.8 показано устройство для назначения ресурсов.

На фиг.9 показана блок-схема узла В и UE.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Технологии, описанные здесь, можно использовать для различных систем беспроводной связи, таких как CDMA, TDMA, FDMA, OFDMA, SC-FDMA и других систем. Термины "система" и "сеть" часто используются взаимозаменяемо. Система CDMA может воплощать радиотехнологию, такую как Универсальный наземный радиодоступ (UTRA), cdma2000 и т.д. UTRA включает в себя Широкополосный CDMA (WCDMA) и другие варианты CDMA. cdma2000 охватывает стандарты IS-2000, IS-95 и IS-856. Система TDMA может воплощать такую радиотехнологию как Глобальная система мобильной связи (GSM). Система OFDMA может воплощать такую радиотехнологию как Развернутая UTRA (E-UTRA), Ультрамобильная широкополосная сеть (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX, общемировая совместимость широкополосного беспроводного доступа), IEEE 802.20, флэш-OFDM® и т.д. UTRA и E-UTRA представляют собой части Универсальной системы мобильной связи (UMTS). Долговременное развитие (LTE) 3GPP (проект партнерства 3-го поколения) представляет собой следующий выпуск UMTS, в котором используется E-UTRA, в котором используется OFDMA в нисходящем канале передачи данных и SC-FDMA в восходящем канале передачи данных. UTRA, E-UTRA, UMTS, LTE и GSM описаны в документах организации под названием "Проект партнерства 3-го поколения" (3GPP). cdma2000 и UMB описаны в документах организации под названием "Проект 2 Партнерства 3-го поколения" (3GPP2). Для ясности, определенные аспекты технологий описаны ниже для LTE, и терминология LTE используется в большей части приведенного ниже описания.

На фиг.1 показана система 100 беспроводной связи, которая может представлять собой систему LTE. Система 100 может включать в себя множество узлов B 110 и других объектов сети. Узел В может представлять собой фиксированную станцию, которая связывается с UE, и также может называться развернутым узлом В (eNB), базовой станцией, точкой доступа и т.д. Каждый узел В 110 обеспечивает зону обслуживания при передаче данных для конкретной географической области и поддерживает связь с UE, расположенными в этой зоне обслуживания.

UE 120 могут быть распределены в системе, и каждое UE может быть стационарным или мобильным. UE также может называться мобильной станцией, терминалом, терминалом доступа, модулем абонента, станцией и т.д. UE может представлять собой сотовый телефон, карманный персональный компьютер (PDA), беспроводной модем, устройство беспроводной связи, портативное устройство, переносной компьютер, беспроводной телефон и т.д. UE может связываться с узлом В через нисходящий и восходящий каналы передачи данных. Нисходящий канал (или прямой канал) относится к каналу передачи данных от узла В в UE, и восходящий канал (или обратный канал) относится к каналу передачи данных от UE в узел B.

В LTE используется ортогональное мультиплексирование с частотным разделением (OFDM) по нисходящему каналу передачи данных и мультиплексирование с частотным разделением с одной несущей частотой (SC-FDM) по восходящему каналу передачи данных. OFDM и SC-FDM разделяют ширину полосы системы на множество (K) ортогональных поднесущих, которые также обычно называются тонами, ячейками и т.д. Каждая поднесущая может быть модулирована данными. В общем, символы модуляции передают в частотной области с OFDM и во временной области с SC-FDM. Промежутки между соседними поднесущими могут быть фиксированными, и общее количество поднесущих (K) может зависеть от ширины полосы системы. Например, К может быть равно 128, 256, 512, 1024 или 2048 для ширины полосы системы 1,25, 2,5, 5, 10 или 20 МГц, соответственно.

На фиг.2 показана схема структуры 200 ресурсов, которую можно использовать для нисходящего канала или восходящего канала передачи данных. Временная линия передачи может быть разделена на модули подкадров, и каждый подкадр может иметь заданную длительность, например одна миллисекунда (мс). Подкадр может быть разделен на два интервала, которые могут включать в себя первый/левый интервал и второй/правый интервал. Каждый интервал может включать в себя фиксированное или конфигурируемое количество периодов символов, например шесть периодов символов для расширенного циклического префикса или семь периодов символов для нормального циклического префикса.

Общее количество К поднесущих может быть сгруппировано в N_RB блоков ресурсов (RB). Каждый блок ресурса может включать в себя N_SC поднесущих (например, N_SC=12 поднесущих) в одном интервале. Количество блоков ресурса в каждом интервале может зависеть от ширины полосы системы и может быть задано как N_RB=K/N_SC. Общее количество К поднесущих также может быть разделено на N_SB подполос. Каждая подполоса может включать в себя 6·N_SC поднесущих в шести блоках ресурса и может охватывать 1,08 МГц.

Система может поддерживать планирование с частотным разнесением (FDS) и избирательное планирование по частоте (FSS) по нисходящему и/или восходящему каналам передачи данных. В таблице 1 представлено краткое описание каждого типа планирования. Для ясности, большая часть описания, приведенного ниже, относится к FDS и FSS по нисходящему каналу передачи данных.

Таблица 1
Тип планирования	Описание
Избирательное планирование по частоте (FSS)	Передаваемые в UE данные передают по поднесущим в пределах участка ширины полосы системы, например в пределах выбранной подполосы.
Планирование с частотным разнесением (FDS)	Передаваемые данные для UE передают по поднесущим, охватывающим всю или большую часть ширины полосы системы, например в множестве подполос.

FDS и FSS могут поддерживаться различным образом. В одной схеме подполосы N_SB могут быть разделены на часть FDS и часть FSS, и каждая подполоса может использоваться либо для FDS, или для FSS. Информация, обозначающая, какие подполосы требуется использовать для FDS, и какие подполосы используются для FSS, может быть передана по каналу динамической широковещательной передачи (D-BCH) или может быть передана некоторым другим образом. Например, битовая маска подполосы может включать в себя один бит для каждой из подполос N_SB. Бит каждой подполосы может быть установлен в "0" для обозначения, что эта подполоса используется для FDS, или в "1" для обозначения того, что эта подполоса используется для FSS.

FDS может быть реализовано со скачкообразным изменением частоты (или просто при "скачкообразном изменении"). Для скачкообразного изменения частоты передача для UE может быть передана в разных частях ширины полосы системы в различные периоды скачкообразного изменения частоты. Период скачкообразного изменения частоты представляет собой период времени, затрачиваемый для заданного набора поднесущих, и может быть равен периоду одного символа, одному интервалу, одному подкадру и т.д. Различные наборы поднесущих могут быть выбраны для UE среди всех поднесущих, выделенных для FDS.

FDS может поддерживаться с использованием скачкообразного изменения частоты на уровне символа и поднесущей или скачкообразного изменения частоты на уровне блока интервала и ресурса. Для скачкообразного изменения частоты на уровне символа и поднесущей передаваемые данные для UE могут быть переданы по разным поднесущим в разные периоды символов. Скачкообразное изменение частоты на уровне символа и поднесущей может обеспечить максимальное разнесение частоты, а также усреднение шумов и взаимных помех. Для скачкообразного изменения частоты на уровне блока интервала и ресурса передаваемые данные для UE могут быть переданы по разным блокам ресурса в разные интервалы. В общем, блок ресурса может включать в себя последовательно или непоследовательно расположенные поднесущие. Передача по последовательным/смежным поднесущим может быть желательной для восходящего канала передачи данных для обеспечения локализованного мультиплексирования с частотным разделением (LFDM), которое представляет собой вариант SC-FDM, что позволяет уменьшить отношение пиковой к средней мощности (PAPR).

Блоки виртуального ресурса (VRB) могут быть определены для упрощения распределения ресурсов как для скачкообразного изменения на уровне "символ и поднесущая", так и для скачкообразного изменения на уровне "интервал и блок ресурса". VRB может включать в себя N_SC поднесущих в виртуальной области в одном интервале. Блок физического ресурса (PRB) может включать в себя N_SC последовательных физических поднесущих в одном интервале. VRB может быть отображен на N_D PRB на основе заданного отображения, где N_D≥1. Заданное отображение может зависеть от того, используется ли скачкообразное изменение частоты на уровне "символ и поднесущая" или скачкообразное изменение на уровне "интервал и блок ресурса". VRB может быть отображен на разные поднесущие, на разные периоды символа для скачкообразного изменения частоты на уровне "символ и поднесущая". VRB может быть отображен либо на набор последовательных поднесущих в интервале (в одном PRB), или на набор непоследовательных поднесущих в интервале (множество PRB) для скачкообразного изменения частоты на уровне "интервал и блок ресурса". В любом случае, VRB могут быть выделены для UE, и передаваемые данные для UE могут быть переданы на поднесущих, на которые отображены VRB.

В одном аспекте FDS может поддерживаться путем динамического отображения VRB на поднесущие и передачи сигналов для выражения динамического отображения. Динамическое отображение может использоваться для скачкообразного изменения частоты на уровне "символ и поднесущая", а также как скачкообразное изменение на уровне "интервал и блок ресурса". Для ясности, динамическое отображение описано ниже для скачкообразного изменения на уровне "интервал и блок ресурса", причем один VRB отображается на один PRB в одном интервале.

В первой схеме динамического отображения ресурса доступный VRB можно избирательно использовать для FDS или FSS, и при этом нет необходимости для полустатического выделения VRB для FDS и FSS. Всего К поднесущих могут быть сгруппированы в N_RB PRB с индексами от 0 до N_RB-1. N_RB VRB с индексами от 0 до N_RB-1 могут быть определены. Количество PRB в системе может зависеть от ширины полосы системы и может быть передано в виде сигналов в первичном канале широковещательной передачи (P-BCH).

Для UE может быть назначена пара блока ресурса, состоящая из VRB с индексом index _VRB в первом интервале подкадра и VRB с тем же индексом index _VRB во втором интервале подкадра. VRB в первом интервале может быть отображен на один PRB в первом интервале, и VRB во втором интервале может быть отображен на один PRB во втором интервале. Эквивалентно, UE может быть назначен VRB с индексом index _VRB для всего подкадра. Этот VRB может быть отображен на один PRB в первом интервале и на другой PRB во втором интервале. Для ясности, в большей части следующего описания предполагается, что UE назначен VRB для подкадра.

В одной схеме VRB может быть отображен на PRB в первом интервале следующим образом:

Ур.(1)

где представляет собой индекс VRB,

представляет собой индекс PRB в первом интервале, на который отображен VRB, и

g(·) представляет собой первую функцию отображения для первого интервала.

Первая функция g(·) отображения имеет отображение во взаимно-однозначном соответствии с индекса VRB на индекс PRB. В одной схеме первая функция отображения может представлять собой прозрачную функцию таким образом, что index _PRB1=index _VRB. В этой схеме PRB могут быть непосредственно назначены для UE, и, возможно, VRB не обязательно должны быть определены. В другой конструкции первая функция отображения может отображать последовательные VRB на разные PRB для обеспечения перемежения. В такой схеме UE могут быть назначены последовательные VRB, которые могут быть отображены на непоследовательные PRB, которые могут обеспечивать разнесение частот для первого интервала.

В одной схеме VRB может быть отображен на PRB во втором интервале следующим образом:

Ур.(2),

где ∆ представляет собой размер шага,

γ представляет собой величину скачкообразного изменения частоты, которая может иметь нулевое или ненулевое целочисленное значение,

index _PRB2 {0, …, N_RB-1} представляет собой индекс PRB во втором интервале, на который отображен VRB,

h(·) представляет собой вторую функцию отображения для второго интервала, и

"mod" означает операцию модуля.

В схеме, показанной в уравнении (2), вторая функция h(·) отображения содержит первую функцию g(·) отображения и равна выходу первой функции отображения плюс смещение. Это смещение определено размером ∆ шага и величиной γ скачкообразного изменения частоты.

Размер ∆ шага может составлять (i) статическое значение, которое определено в стандарте, (ii) полустатическое значение, которое может быть передано по D-BCH, или (iii) динамическое значение, которое может быть установлено при назначении ресурса для UE. Размер шага может быть равен или N_RB/4, или N_RB/2, или может иметь некоторое другое значение.

Величина γ скачкообразного изменения частоты может быть динамической и может быть передана при назначении ресурса. Величина скачкообразного изменения частоты, равная 0, может обозначать скачкообразное изменение частоты для перехода во второй интервал подкадра. Ненулевое значение скачкообразного изменения частоты может обозначать скачкообразное изменение частоты для передачи во втором интервале. Значение скачкообразного изменения частоты может представлять собой целочисленное значение, и смещение γ·∆ может представлять собой целое число, равное размеру шага. Скачкообразное изменение частоты может быть определено по круговому смещению γ·∆ таким образом, что индекс PRB, который больше, чем N_RB, выполняет циклический переход и отображается на действительный индекс PRB, который находится в пределах диапазона от 0 до N_RB-1. Такое циклическое смещение достигается с использованием операции по модулю N_RB в уравнении (2). Для UE может быть назначен один или больше VRB при назначении ресурса. То же значение γ скачкообразного изменения частоты можно использовать для всех VRB при выделении ресурса.

В одной схеме один бит можно использовать для значения γ скачкообразного изменения частоты, и оно может быть определено следующим образом:

• γ=0 → скачкообразное изменение частоты не разрешено; используется тот же PRB во втором интервале, и

• γ=+1 → скачкообразное изменение частоты разрешено; PRB во втором интервале увеличен на +∆ от PRB в первом интервале.

В другой схеме могут использоваться два бита для значения γ скачкообразного изменения, и может быть определено следующее:

• γ=0 → скачкообразное изменение частоты не разрешено; используется тот же PRB во втором интервале,

• γ=+1 → скачкообразное изменение частоты разрешено; PRB во втором интервале увеличен на +∆ от PRB в первом интервале, и

• γ=-1 → скачкообразное изменение частоты разрешено; PRB во втором интервале уменьшен на -∆ от PRB в первом интервале.

В общем, значение γ скачкообразного изменения частоты может быть передано одним или больше битами. Значение скачкообразного изменения может иметь только неотрицательные значения (например, 0 и +1) или как отрицательные, так и неотрицательные значения (например, 0, +1 и -1). Значение скачкообразного изменения может быть определено таким образом, что N_RB и γ одновременно являются простыми числами. Одновременное использование отрицательных и положительных значений скачкообразного изменения частоты (например, +1 и -1) может обеспечить возможность отображения двух VRB на два PRB взаимодополняющим образом. Например, VRB а может быть отображен на PRB x в первом интервале и PRB y во втором интервале при γ=+1, и VRB b может быть отображен на PRB y в первом интервале и на PRB x во втором интервале с γ=-1, где PRB y может быть смещен на +∆ от PRB x. Если ∆=N_RB/2, то γ=+1 можно использовать для отображения VRB а на PRB x и y в двух интервалах и также для отображения VRB b на PRB y и x в двух интервалах. В этом случае γ=-1 может быть ненужным, и значение скачкообразного изменения частоты может быть передано в одном бите.

Уравнения (1) и (2) представляют одну схему динамического отображения VRB на PRB. Обычно PRB во втором интервале может представлять собой функцию первой функции g(·) отображения для первого интервала и смещения. Смещение может быть передано при назначении ресурса или через некоторый другой механизм.

Первая схема динамического отображения ресурса может быть проиллюстрирована на конкретном примере. В этом примере доступны десять PRB, и им назначены индексы, такие как index _PRB= 0-9. Десять VRB определены, и им назначены индексы, такие как index _VRB=0-9. Первая функция g(·) отображения представляет собой прозрачную функцию, то есть index _PRB1=index _VRB для первого интервала. Размер шага ∆=4. Значение γ скачкообразного изменения может составлять 0, +1 или -1 и может быть передано двумя битами при назначении ресурса.

В этом примере четыре UE запланированы для передачи и приема следующего назначения ресурса:

• UE 1 назначены VRB 0 и 2 с FDS и γ=+1,

• UE 2 назначены VRB 1 и 3 с FSS и γ=0,

• UE 3 назначены VRB 4 и 6 с FDS и γ=-1, и

• UE 4 назначены VRB 5 с FDS и γ=+1.

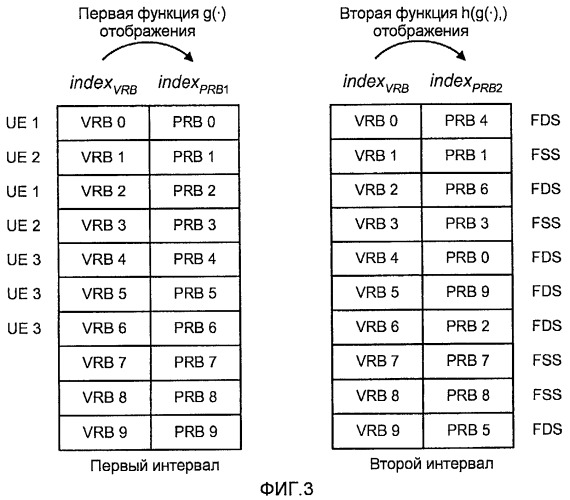

На фиг.3 показано отображение VRB на PRB для примера, описанного выше. При использовании прозрачной первой функции g(·) отображения каждый VRB отображается на PRB с тем же индексом в первом интервале. Таким образом, VRB 0 отображается на PRB 0, VRB 1 отображается на PRB 1 и так далее, и VRB 9 отображается на PRB 9 в первом интервале.

Для второго интервала каждый VRB, который используется для FDS, отображается на другой PRB, и каждый VRB, используемый для FSS, отображается на тот же PRB. UE 1 назначают VRB 0 и 2 с FDS и γ=+1, и VRB 0 и 2 отображают на PRB 4 и 6 во втором интервале с ∆=4. UE 2 назначают VRB 1 и 3 с FSS, и VRB 1 и 3 отображают на PRB 1 и 3 во втором интервале. UE 3 назначают VRB 4 и 6 с FDS и γ=-1, и VRB 4 и 6 отображают на PRB 0 и 2 во втором интервале. UE 4 назначают VRB 5 с FDS и γ=+1, и VRB 5 отображают на PRB 9 во втором интервале.

Для первой схемы динамического отображения ресурса заданный VRB может использоваться для FDS путем установки значения γ скачкообразного изменения на ненулевое значение, для FSS путем установки значения скачкообразного изменения частоты на нулевое значение. Сигналы могут быть переданы для передачи, используется ли VRB для FDS или FSS. Любое количество VRB может использоваться для FDS в заданном подкадре, и любое количество VRB может использоваться для FSS. Выделение VRB для FDS и FSS может быть динамическим для каждого подкадра и может быть основано на требованиях к данным UE в этом подкадре. VRB, используемые для FDS, могут быть рассеяны по VRB, используемым для FSS, как представлено на примере, приведенном выше. Первая схема динамического отображения ресурса может гибко поддерживать FDS и FSS с малыми затратами на передачу сигналов.

Во второй схеме динамического отображения ресурса доступные VRB могут быть полустатически выделены для FDS и FSS. VRB, выделенные для FDS, можно называть как FDS VRB, и им могут быть назначены виртуальные индексы от 0 до N_FDS-1, где N_FDS представляет собой количество FDS VRB. FDS VRB могут быть переданы как сигналы в P-BCH или могут быть переданы некоторым другим образом.

Прямое отображение f(·) может отображать фактический индекс FDS VRB на виртуальный индекс следующим образом:

Ур.(3)

где index_VRB {0, …, N_RB-1} представляет собой фактический индекс FDS VRB, и

vindex {0, …, N_FDS-1} представляет собой виртуальный индекс для FDS VRB.

Обратное отображение q(·) может отображать виртуальный индекс FDS VRB обратно на фактический индекс или index _VRB=q(vindex). Обратное отображение может быть взаимодополняющим для прямого отображения.

В одной схеме FDS VRB может отображаться на промежуточный индекс для первого интервала следующим образом:

Ур.(4)

где index_VRH1 {0, …, N_FDS-1} представляет собой промежуточный индекс для первого интервала, на который отображается FDS VRB.

Первая функция g(·) отображения может представлять собой прозрачную функцию таким образом, что index _VRB1=vindex. Первая функция отображения также может отображать последовательные виртуальные индексы на непоследовательные промежуточные индексы для достижения перемежения.

Промежуточный индекс для первого интервала может быть отображен на PRB в первом интервале на основе обратного отображения следующим образом:

Ур.(5)

В одной схеме FDS VRB может быть отображен на промежуточный индекс для второго интервала следующим образом:

Ур.(6)

где

представляет собой промежуточный индекс для второго интервала, на который отображают FDS VRB, и

γ представляет собой величину скачкообразного изменения частоты, которая может быть равна 0 или +1.

В схеме, показанной в уравнении (6), вторая функция h(·) отображения содержит первую функцию g(·) отображения и равна выходу первой функции отображения плюс смещение.

Промежуточный индекс для второго интервала может быть отображен на PRB во втором интервале на основе обратного отображения следующим образом:

Ур.(7)

Для схемы отображения второго динамического ресурса FDS VRB могут быть назначены виртуальные индексы от 0 до N_FDS-1. Каждый FDS VRB может быть затем отображен на промежуточный индекс для первого интервала на основе первой функции g(·) отображения и также на промежуточный индекс для второго интервала на основе второй функции h(·) отображения. Индексы vindex, index _VRB1 и index _VRB2 все находятся в диапазоне от 0 до N_FDS-1. Переключение частоты эффективно выполняют в пределах области FDS от 0 до N_FDS-1. В результате скачкообразного изменения в пределах области FDS отрицательные значения переключения могут быть устранены. При назначении ресурса затем может быть передана величина переключения 0 или +1, используя только один бит, где 0 может обозначать назначение FSS, и +1 может обозначать назначение FDS.

Для схемы отображения второго динамического ресурса скачкообразное изменение для первого и второго интервалов достигается с помощью функций g(·) и h(·) отображения, которые работают по индексам в виртуальной области. Перед скачкообразным изменением частоты прямое отображение f(·) отображает фактические индексы FDS VRB на виртуальные индексы. После скачкообразного изменения обратное отображение q(·) отображает промежуточные индексы в виртуальной области обратно на фактические индексы PRB.

В схеме, описанной выше, VRB могут быть отображены на виртуальный индекс на основе прямого отображения, виртуальный индекс может быть отображен на промежуточные индексы на основе первой и второй функций отображения, и промежуточные индексы могут быть отображены на PRB на основе обратной функции. VRB также может быть отображен непосредственно на PRB в первом и втором интервалах на основе первой и второй общих функций отображения, соответственно. Каждая общая функция отображения может включать в себя прямое отображение, первую или вторую функцию отображения и обратную функцию. Прямое и обратное отображение, таким образом, могут быть явно выполнены, как описано выше, или могут быть выполнены неявно с использованием общих функций отображения.

На фиг.4 иллюстрируется вторая схема отображения динамического ресурса с конкретным примером. В этом примере семь PRB доступны, и назначены индексы, такие как index _PRB=0-6. Семь VRB определены, и назначены индексы, такие как index _VRB=0-6. Первая функция g(·) отображения представляет собой прозрачную функцию таким образом, что index _VRB1=vindex для первого интервала. Размер шага составляет ∆=3. Величина скачкообразного изменения γ может быть 0 или +1 и может быть передана с одним битом при назначении ресурса.

В примере, показанном на фиг.4, пять VRB 0, 1, 2, 4 и 6 выделены для FDS, и остальные два VRB 3 и 5 выделены для FSS. Пять FDS VRB показаны в столбце 412. Пяти FDS VRB назначены последовательно увеличивающиеся виртуальные индексы, такие как vindex=0-4, как показано в столбце 414.

Виртуальный индекс каждого FDS VRB отображен на промежуточный индекс для первого интервала на основе первой функции g(·) отображения, как показано в уравнении (4). В примере, показанном на фиг.4, первая функция g(·) отображения является прозрачной, и виртуальные индексы vindex=0-4 отображены на промежуточные индексы, такие как index _VRB1=0-4, соответственно, как показано в столбце 416.

Виртуальный индекс каждого из FDS VRB отображен на промежуточный индекс для второго интервала на основе второй функции h(·) отображения, как показано в уравнении (6). В примере, показанном на фиг.4, ∆=3, и виртуальные индексы, такие как vindex=0, 1, 2, 3 и 4, отображены на промежуточные индексы, такие как index _VRB2=3, 4, 0, 1 и 2, соответственно, как показано в столбце 418.

Промежуточные индексы для первого интервала отображены на индексы PRB для первого интервала на основе обратного отображения q(·). В примере, показанном на фиг.4, промежуточные индексы, такие как index _VRB1=0, 1, 2, 3 и 4, отображены на индексы PRB, такие как index _PRB1=0, 1, 2, 4 и 6, соответственно, как показано в столбце 420. Аналогично, промежуточные индексы для второго интервала отображены на индексы PRB для второго интервала на основе обратного отображения q(·). В примере, показанном на фиг.4, промежуточные индексы, такие как index _VRB2=3, 4, 0, 1 и 2, отображены на индексы PRB, такие как index _PRB2=4, 6, 0, 1 и 2, соответственно, как показано в столбце 422.

В примере, показанном на фиг.4, VRB 0 отображен на PRB 0 в первом интервале и PRB 4 во втором интервале. VRB 1 отображен на PRB 1 в первом интервале и PRB 6 во втором интервале. Отображение для VRB 2, 4 и 6 на PRB показано в колонках 420 и 422.

Вторая схема динамического отображения ресурса может устранять необходимость в использовании отрицательных величин скачкообразного изменения частоты. Назначение ресурса может передавать значение скачкообразного изменения частоты, равное либо 0, или +1, используя только один бит, что может уменьшить количество передаваемых сигналов. Вторая схема динамического отображения ресурса также может упростить планирование, поскольку FDS VRB могут быть назначены UE, без необходимости отслеживания назначений ±∆. Скачкообразное изменение частоты также может быть выполнено с использованием простого приращения на +∆ модуль общего размера N_FDS для FDS.

Первая и вторая схемы динамического отображения ресурса, описанные выше, могут поддерживать только FDS или как FDS, так и FSS. Эти схемы отображения обеспечивают возможность динамического отображения VRB для PRB, со скачкообразным изменением частоты или без него, для отдельных назначений ресурса с малыми затратами на сигналы. Назначение ресурса может включать в себя один или два бита для передачи величины γ скачкообразного изменения частоты, которая может обозначать, следует или нет выполнить скачкообразное изменение, в каком направлении следует выполнить скачкообразное изменение, на какую величину следует выполнить скачкообразное изменение и т.д.

Первая и вторая схемы динамического отображения ресурса могут использоваться для скачкообразного изменения на уровне блока интервала и ресурса, как описано выше. В этом случае VRB могут быть определены и могут быть отображены на PRB, как описано выше. Такие схемы отображения также можно использовать для скачкообразного изменения частоты на уровне символа и поднесущей. В этом случае виртуальные наборы поднесущих могут быть определены и могут быть отображены на другие наборы физических поднесущих по подкадру на основе заданного отображения. Назначение ресурса может включать в себя один или два бита для передачи значения γ скачкообразного изменения, которое может обозначать, следует или нет выполнить скачкообразное изменение, в каком направлении следует выполнить скачкообразное изменение, на какую величину следует выполнить скачкообразное изменение и т.д. Например, набор виртуальных поднесущих может быть отображен на первый набор физических поднесущих в периоды символов с четными номерами и на второй набор физических поднесущих в периоды символов с нечетными номерами для величины переключения +1. Такой виртуальный набор поднесущих может быть отображен на второй набор физических поднесущих с периодами символов с четными номерами и на первый набор физических поднесущих с периодами символов с нечетными номерами для значения переключения -1.

На фиг.5 показана схема обработки 500 для передачи в системе беспроводной связи. Обработка 500 может быть выполнена UE, узлом B или некоторым другим объектом. Ресурс, назначенный для передачи, может быть определен (блок 512). Назначенный ресурс может быть отображен на первый физический ресурс на основе первой функции отображения (блок 514). Назначенный рес
